艾为电子推出第六代常压线性马达驱动芯片AW86246，专为线性马达驱动设计。这款Haptic专用驱动IC罕见地支持双电源供电，在系统功耗和振动效果之间取得了绝佳平衡。它内置升级版自动刹车(AAE 2.0)、F0自动校准/追踪等核心触觉反馈功能，并新增LCC 3.0振感一致性校准功能，显著提升手机、穿戴设备等小型马达的振动效果。

自2017年推出线性马达驱动IC以来，艾为的Haptic触觉反馈方案广受好评，已成为众多海内外主流安卓手机厂商提升设备触觉体验的首选。 AW86246的应用范围广泛，涵盖AR/VR、NB-IoT、车载等领域，助力打造更逼真的4D振感体验。凭借卓越的产品性能和优质的客户服务，艾为线性马达驱动IC已应用于全球超过6亿台设备。

图1：应用场景

艾为持续深耕线性马达驱动技术，其Haptic产品已成为高端旗舰手机的理想选择，并成功进入全球TOP 10手机厂商中的9家。 同时，艾为致力于开发适用于更多产品形态的Haptic驱动产品，为客户提供更优越的产品和更便捷的设计方案，为用户带来更自然丰富的触觉反馈。

主要特性：

• 2.7~5.5V宽电压输入
• 2.4V低压启动电压(UVLO)
• 支持LCC 3.0功能
• 支持AAE 2.0功能
• 支持Q值检测
• 支持马达内阻检测
• 支持Smart Loop功能（适用于小型马达）
• 0.4ms超快响应时间
• 待机电流：2μA@DVDD，0.5μA@VDD
• 电压过低保护(UVP)、过电流保护(OCP)、过温保护(OTP)功能

表1：封装信息

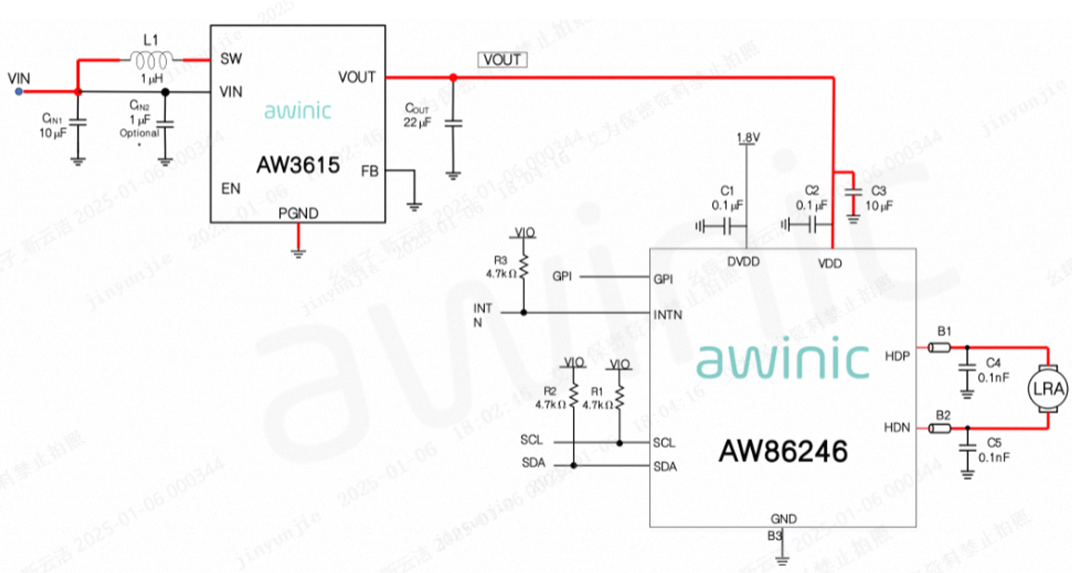

图2：AW86246典型应用图

核心优势：

双电源供电： 不同于传统的单电源供电线性马达驱动IC，AW86246提供双电源供电选项（5V外置boost或VBAT直供/LDO供电），确保短振效果不受电池电压变化的影响，并通过灵活的VDD和DVDD上电时序控制，实现功耗和振动效果的最佳平衡。

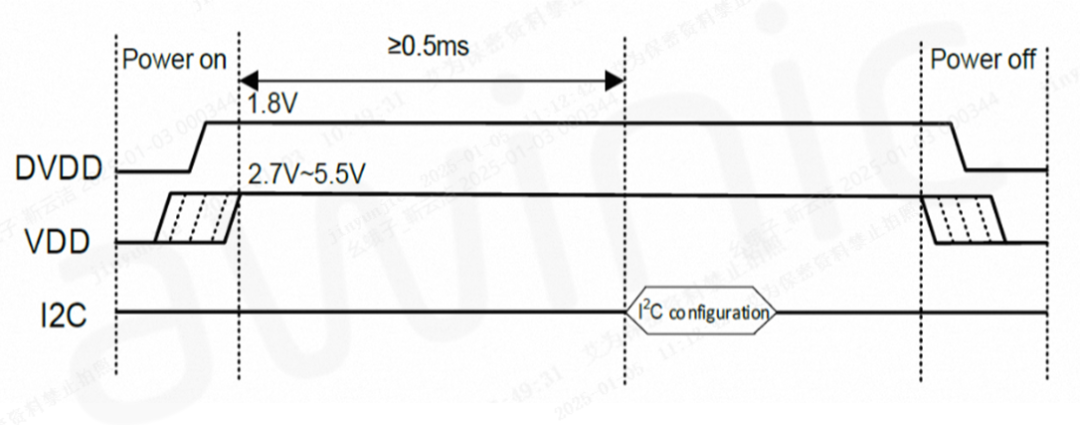

图3：上下电时序图

先进的自动刹车2.0+快启算法： AW86246的AAE 2.0结合艾为独特的控制算法，实现任意时刻刹车，突破了传统AAE 1.0仅在波形结束时刹车的局限性。 配合快启功能，完美实现方形振动，显著提升连续长振的性能。

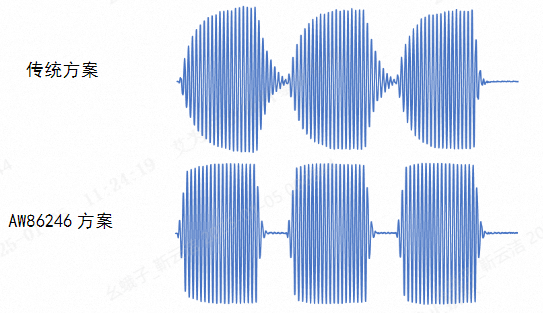

图4：传统方案和AW86246方案加速度波形对比

振动一致性校准(LCC 3.0)： LCC 3.0算法有效补偿了由于材料、生产工艺等因素导致的线性马达个体差异，使振动效果一致性提升50%。

Before After

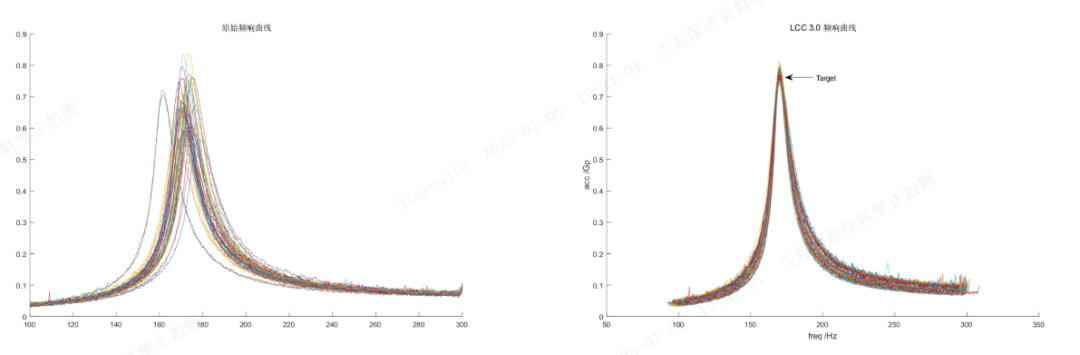

图5：频响曲线

SmartLoop功能： 针对小型马达的F0检测精度问题，SmartLoop功能有效提升了检测准确性。

图6：0412马达，禁用SmartLoop vs 启用SmartLoop

更多产品信息，请访问艾为电子官网：https://www.awinic.com/cn/productList?id=31
