diagrams.net 导出高清 PNG：透明背景、缩放比例和回导核对流程

用 diagrams.net 画完流程图后，很多人会直接截图发给同事，结果图片发糊、背景不透明、边距太窄，放进文档后还要重新返工。更稳的做法是走 PNG 导出流程：在导出窗口里设置缩放比例、边距、透明背景和是否包含图表数据，然后再用预览、重新导入和文件归档做一次验收。

最终结果：导出的 PNG 应该满足什么标准

本文的目标不是“能导出一张图片”这么简单，而是导出一张可以直接用于文档、Wiki、PPT 或需求评审的高清 PNG。一个合格结果至少满足下面几项：

• 图片尺寸足够大，放大后文字仍然清楚。
• 背景按使用场景选择：放到白底文档可用白底，贴到彩色页面建议透明背景。
• 四周留出合适边距，箭头和文字不会贴边。
• 需要后续修改时，PNG 内包含图表数据，重新导入后还能恢复编辑。
• 文件名和目录清楚，团队成员能知道它对应哪张图、哪一版。

示例场景是一张“订单处理流程”图，要导出为 order-flow.png，用于放进项目文档目录 docs/images/。

操作流程：从 File 菜单进入 PNG 导出

打开 diagrams.net 编辑器后，常见界面是顶部菜单、左侧图形库、中间画布和右侧格式面板。导出 PNG 的路径通常是：File - Export As - PNG。

进入 PNG 导出窗口后，先不要急着点保存。建议按这个顺序看：

1. Filename：填一个能读懂用途的文件名，例如 order-flow.png。
2. Zoom：文档插图通常可以用 200%，需要展示大屏或打印时再提高。
3. Border width：建议留 10 到 30 像素，避免图形贴边。
4. Transparent Background：如果要贴到不同背景的页面，建议勾选。
5. Include a copy of my diagram：如果希望以后从 PNG 恢复编辑，建议勾选。

不同部署版本的按钮位置可能略有差异，但核心入口和导出设置基本围绕这些选项展开。桌面版和网页版的思路也一致：先进入导出窗口，再设置图片质量和保存位置。

中间状态：缩放、边距和透明背景怎么选

导出设置里最容易选错的是缩放比例。100% 看起来文件小，但放进文档后可能发虚；400% 文件很清楚，但体积也会明显变大。日常团队文档可以先从 200% 开始，再根据预览效果调整。

如果流程图文字很多，优先提高 Zoom，而不是在文档软件里强行拉伸图片。图片导出时就清楚，后续排版才稳。

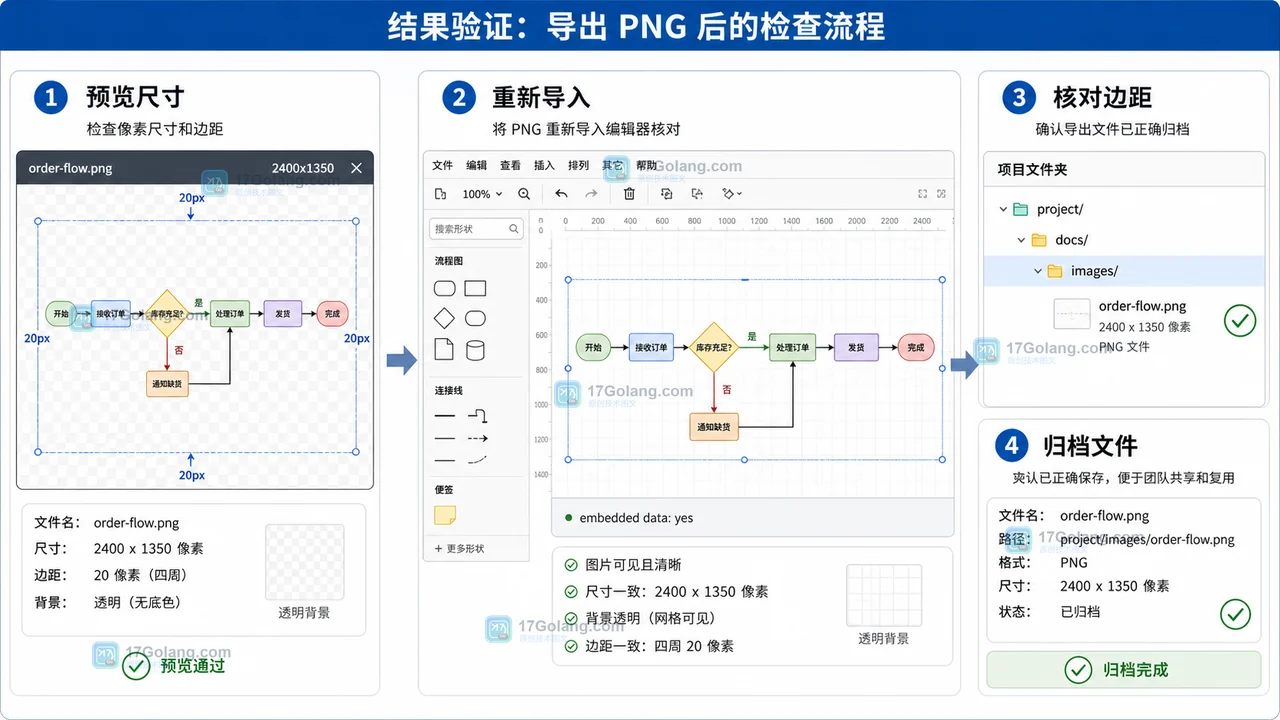

结果核对：预览尺寸、背景和重新导入

导出完成后，建议做一次结果验收。这个步骤看起来多余，但能避免“发给别人以后才发现白底不对、边距不够、文件打不开”的尴尬。

验收可以按四步走：

1. 预览尺寸

打开本地图片预览，查看像素尺寸。示例中 200% 导出后得到 2400 x 1350 像素，适合插入常规文档。尺寸不是越大越好，关键是插入目标页面后文字清楚。

2. 检查背景

透明背景通常会在预览器里显示棋盘格。如果你看到的是纯白底，可能是没有勾选透明背景，也可能是预览软件默认用白色背景显示。可以把图片放到深色页面上确认。

3. 重新导入

把 PNG 拖回 diagrams.net。如果导出时勾选了包含图表数据，重新导入后通常可以恢复原图结构，方便继续编辑。如果只是普通 PNG，就只能作为图片对象放入画布。

4. 核对边距

看箭头、文字、图形外框是否贴边。流程图四周留一点空白，放到文档里会更舒服，也不容易被裁切。

异常修正：图片发糊、白底和边距不对怎么办

如果导出的 PNG 不符合预期，可以按下面方式处理：

• 图片发糊：回到导出窗口，把 Zoom 从 100% 调到 200% 或 300%，不要在文档里硬拉伸。
• 背景不是透明：确认勾选 Transparent Background；如果仍然像白底，把图片放到深色背景页面测试。
• 四周太挤：提高 Border width，例如从 10 调到 20 或 30。
• 回导不能编辑：确认导出时勾选 Include a copy of my diagram；已经导出的普通 PNG 不能自动恢复成原始流程图。
• 文件太大：先降低 Zoom，或者按用途分别保存高清版和文档版。

遇到复杂架构图时，也可以把一张大图拆成几张局部图再导出。大图全塞进文档，读者往往看不清；拆分后每张图都有明确主题，效果更好。

归档记录：文件命名和团队复用

最后一步是归档。建议把导出的 PNG 和原始图文件放在同一个项目目录下，例如：

docs/
  images/
  diagrams/
    order-flow.drawio

命名上尽量避免 图片1.png、final.png 这类不清楚的名字。可以用 模块-用途-版本 的方式，例如 order-flow-v2.png、payment-state-machine-v1.png。如果团队使用 Git 管理文档，导出文件更新后最好在提交说明里写清楚变更原因。

总结

diagrams.net 导出 PNG 的关键，不只是点 File - Export As - PNG，而是把导出后的验收固定下来。推荐流程是：先设置合适的 Zoom、Border width 和 Transparent Background，再按需要勾选 Include a copy of my diagram，导出后检查尺寸、背景、边距和重新导入效果，最后归档到项目文档目录。

这样做出来的流程图更适合团队共享：文档里清楚，后续能追溯，返工次数也会少很多。
