EdgeRouter具备RIP动态路由功能，配置操作便捷。

1、 网络结构图及其解释

2、 ER路由器A的eth0接口配置IP为192.168.1.1/24，通过网线直接连接至ER路由器B的eth0接口。

3、 将ER路由器A的eth1接口配置为192.168.10.1/24，并用网线直接连接PC1。

4、 将ER路由器B的eth1接口配置为IP地址192.168.20.1，并用网线直接连接至PC2。

5、 PC1的IP地址为192.168.10.10，子网掩码是255.255.255.0，所属网络为192.168.10.0/24，其默认网关地址为192.168.10.1。

6、 PC2的IP地址是192.168.20.20，子网掩码为255.255.255.0，所属网络为/24，其默认网关地址为192.168.20.1。

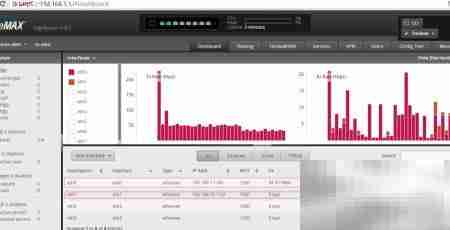

7、 为ER路由器A的eth0和eth1接口设置相应的IP地址，完成基础网络配置。

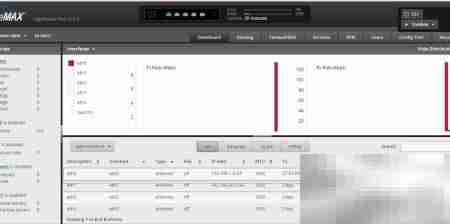

8、 设置ER路由器B的eth0和eth1接口IP地址。

9、 ER路由器RIP协议设置

10、 将电脑设置为192.168.1.X/24网段，直连ER路由器A的eth0接口，再用Chrome浏览器打开192.168.1.1进行管理访问。

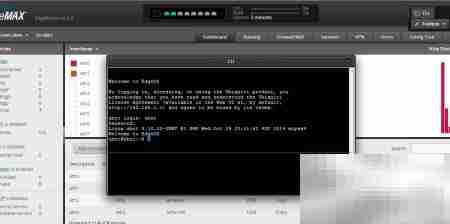

11、 登录EdgeOS后进入CLI界面选择

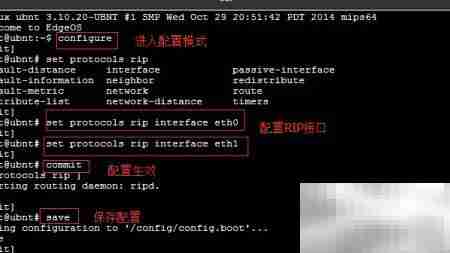

12、 进入命令行界面后，按顺序输入指令完成RIP配置。

13、 进入配置模式需执行configure命令

14、 将eth0接口添加至RIP协议的宣告列表中，使其参与路由信息的交换与传播。

15、 将eth1接口添加至RIP协议的宣告列表中，使其参与路由信息的交换与传播。

16、 配置提交后立即生效

17、 保存配置信息

18、 将电脑设置为192.168.1.X/24网段，直连ER路由器B的eth0接口，使用Chrome浏览器登录192.168.1.2管理地址进行配置。

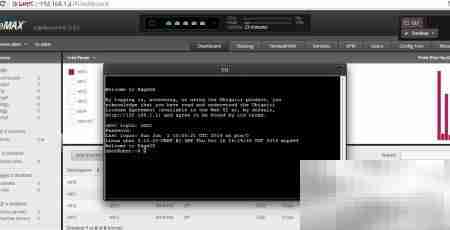

19、 登录EdgeOS后进入CLI界面操作

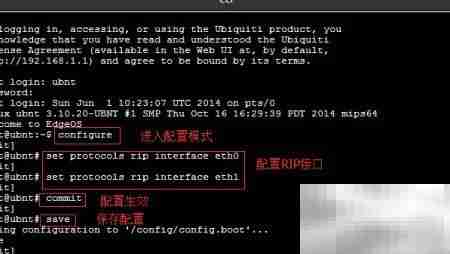

20、 进入命令行界面后，按顺序输入指令完成RIP配置。

21、 进入配置模式以进行系统设置

22、 将eth0接口添加至RIP协议的宣告列表中，使其参与路由信息的交换与传播。

23、 将接口eth1配置为RIP协议的参与接口，使其能够发送和接收RIP路由信息。

24、 配置提交后立即生效

25、 保存配置信息

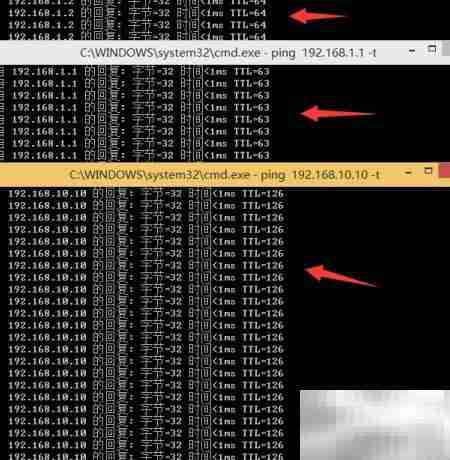

26、 在PC2上执行路由测试，分别对IP地址192.168.1.1、192.168.1.2和192.168.10.10进行Ping操作，确认网络连通性正常，所有目标地址均可成功通信。

27、 登录任意ER系列路由器的EdgeOS系统，执行show ip route命令查看路由表信息。

28、 从图中可见，ER路由器B经由eth0接口获取了ER路由器A的192.168.10.1/24网段路由信息。
