HyperMesh 具备丰富的网格处理工具，其中 replace 命令在解决网格间断或节点错位问题时具有显著优势。本文将深入讲解该功能的具体应用流程与操作细节。

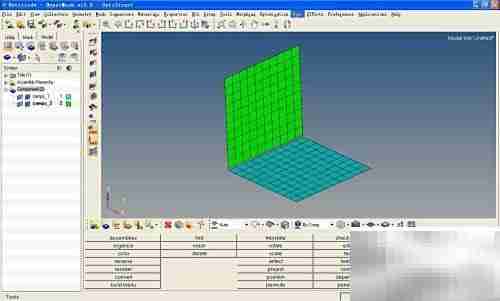

1、 打开 HyperMesh 软件后，加载一个包含两个呈90度垂直相交的部件的 hm 模型文件，如图所示。此时两个部件各自独立，未进行任何节点连接或耦合处理。

2、 在软件界面底部的工具栏中，可发现 1D、2D 和 3D 模块均集成了 replace 功能。用户可根据当前处理的单元类型选择对应模式，点击 activate 即可激活替换命令。

3、 进入 replace 命令操作界面后，默认设置为“替换：节点”模式。在此可选取需要被替代的源节点，而“替换为：节点”区域则用于指定目标节点，即保留并作为基准的节点。

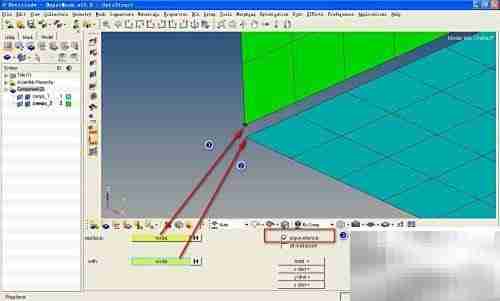

4、 在模型中启用等效（equivalence）选项后，分别选择待替换节点和目标节点，系统将自动执行合并操作。通常情况下，源节点会被移动至目标节点所在位置，实现节点统一。

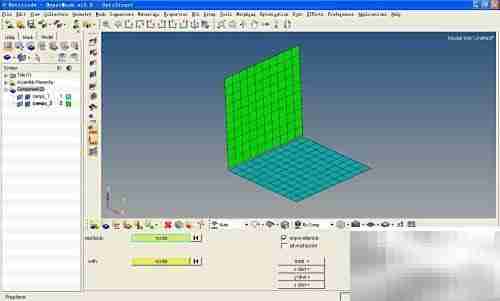

5、 根据实际建模需求，可在 equivalence 设置下勾选 at mid-point 选项。此时软件将创建一个新的节点，并将其定位在两个原始节点的几何中心位置。使用此功能时需谨慎确认设置，以保证网格质量与后续分析精度。
