CATIA工程制图入门教程详解

**CATIA工程制图基础教程：快速入门与高效绘图** 想要快速掌握CATIA工程制图？本教程从启动CATIA软件、加载零件文件开始，详细讲解如何进入“工程制图”模块，并进行图纸布局和样式的个性化设置。无论你是初学者还是希望提升效率的工程师，都能通过本教程轻松掌握CATIA工程制图的基本流程。CATIA在处理复杂零件时，更能展现其高效便捷的优势，显著提升绘图效率和准确性，摆脱传统CAD软件的局限，助你轻松完成高质量的工程图纸。赶快学习，开启你的CATIA工程制图之旅吧！

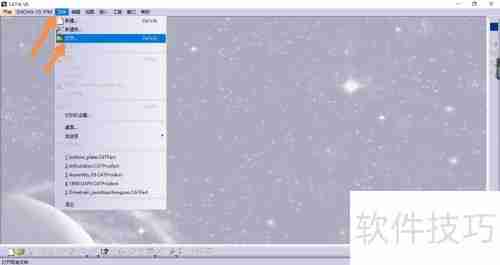

启动CATIA软件后，首先点击“文件”菜单中的“打开”选项，选择一个已有的零件文件进行加载。

加载完成后，依次进入“开始”菜单，选择“机械设计”模块，然后点击“工程制图”功能，即可进入制图环境。

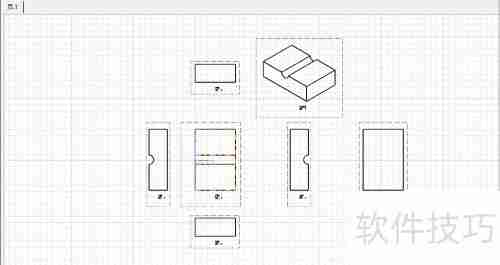

在随后弹出的设置窗口中，可先选择所需的图纸布局和样式。用户可根据实际需求调整自动布局中的各项参数，图纸格式也支持自定义编辑，设置完毕后点击确认完成配置。

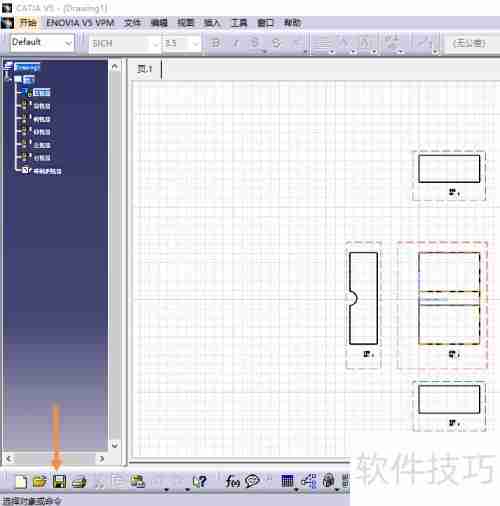

最后，执行保存操作，将工程图文件存储至指定路径。

通过以上步骤可以看出，CATIA在生成工程图方面具有高效便捷的优势，尤其面对结构复杂的零件时，相较传统CAD软件更能显著提升绘图效率与准确性。
