在数据存储模型中，通常有“空间”这个概念，在 MySQL 中被称为“表空间”，有时候在 InnoDB 中也被称为“文件空间”。一个空间可能由一个操作系统中的多个实际文件组成（例如 ibdata1, ibdata2 等等），实际上只是一个逻辑文件 - 多个文理文件被当做一个连接在一起的文件处理。

InnoDB 中每个空间都被分配了一个 32 位的无符号整型空间 ID，这个 ID 被用来在不同的地方引用指向这个空间。InnoDB 总是有一个“系统空间”，他的空间 ID 是 0。系统空间用于保存 InnoDB 的一系列元数据的记录。通过 MySQL，InnoDB 目前只支持“一个表一个文件”空间形式的额外空间，这将为每一个 MySQL 表创建 .ibd 文件。从内部来看，这个 .ibd 文件实际是一个可以容纳多个表的完整的空间，但是在 MySQL 的实现中，它只能包含一个表。

页
=

每个空间被切分成了页，一般每页 16 KiB（也可以通过在编译时指定

UNIV_PAGE_SIZE

修改，或者开启了 InnoDB 压缩）。空间中的页会被分配一个 32 位的页码，这个页码被称为偏移，其实这个页码就是从空间地址开头的页偏移。所以，第 0 页位于文件偏移 0 的位置，第 1 页位于文件偏移 16384 的位置，以此类推。可能这里有些人会想起来，InnoDB 的数据大小限制是 64 TiB，这个其实是每个空间的大小限制。因为页码是一个 32 位的无符号整型，并且默认的页大小是 16 KiB，这样空间最大大小是 2^32 * 16 KiB = 64 TiB

页的结构如下：

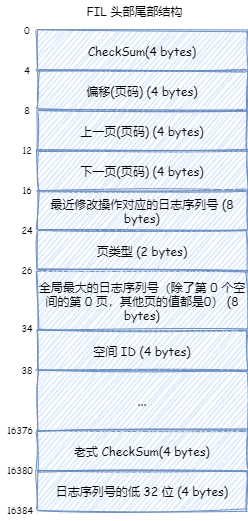

每一页都有一个 38 字节的

FIL

头部和一个

FIL

尾部（

FIL

这个名字其实就是出自 “file”的简写）。头部包含一个表示页类型的字段，这个类型决定了页的剩下部分的结构。

FIL

头部和

FIL

尾部结构如下所示：

FIL

头部以及尾部包含以下结构：

页类型（2 bytes）：这对于解析剩下的页数据是很重要的。很多模块以及场景下需要分配页存储，包括文件空间管理，范围管理，事务系统，数据字段，undo log，blobs 数据 还有索引以及表数据。
空间 ID（4 bytes）
页码（4 bytes）：当页被初始化的时候页码就被存入了。检查该字段保存的页码与根据文件偏移量读取到的页码是否匹配，有助于表明读取是否是正确的。并且，如果这个字段被初始化了，表明这个页也被初始化了
checksum（4 bytes）和老版 checksum（4 bytes）
上一页（4 bytes）与下一页（4 bytes）的指针：这样可以构建双向链表，并用于索引页来讲所有页在同一级别链接起来，从而提高索引全扫描的效率。但是有很多页面类型不使用这些字段。
头部保存最近修改对应的 LSN（日志序列号，8 bytes），同时这个序列号的低 32 位也保存在尾部。
全局最大的日志序列号（被称为 flush LSN，8 bytes），真正的序列号只保存在第 0 个空间的第 0 页，其他页这个字段的值都是 0，相当于都复用第 0 个空间的第 0 页的这个字段。这样全局发生修改的时候只用修改一个字段就行了。

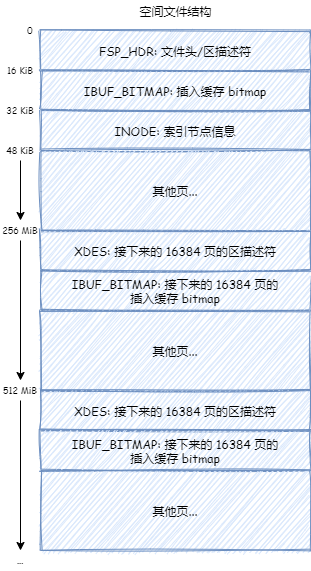

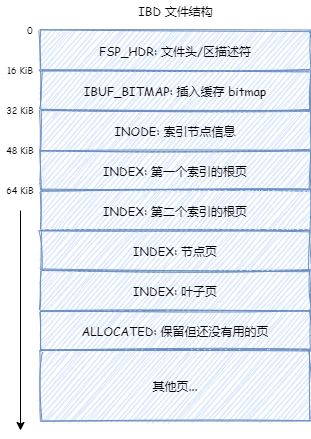

空间文件

一个空间文件是很多页（最多 2^32）的聚合链接，为了更高效的管理，页被聚合成很多个 1 MiB 大小的块（64 个连续页，默认页大小是 16 KiB），这个块被称为“区”（extent）。很多结构只通过引用区来在一个空间中分配页

InnoDB 需要做一些元数据记录，来追踪所有页，区以及空间本身。

空间中的第一页是

FSP_HDR

(文件空间头页)。

FSP_HDR

页包含一个

FSP

结构，记录像是空间的大小，空闲区、碎片区和满区的列表等数据（将来我会写一篇详细的关于空闲空间管理介绍的文章）。一页

FSP_HDR

只有够保存 256 个区（相当于 16384 页，256 MiB）信息的空间，所以每 16384 页之后，都需要额外记录这些页信息的空间。

XDES

页和

FSP_HDR

页的结构是相同的，只是在

XDES

中

FSP

占用的存储都是被 0 填充的。这些额外的页会随着空间文件的增长而自动分配。

INODE

页用来保存文件段（Segmentation，包含一组区以及一个只会单独分配的碎片区的数组）的列表。每个

INDOE

页可以保存 85 个

INODE

元素，每个索引需要两个

INODE

元素（将来我会写一篇详细的关于 INDOE 元素内容和文件区的文章）。

IBUF_BITMAP

页保存关于插入缓存的信息，不在本系列的讨论范围内。

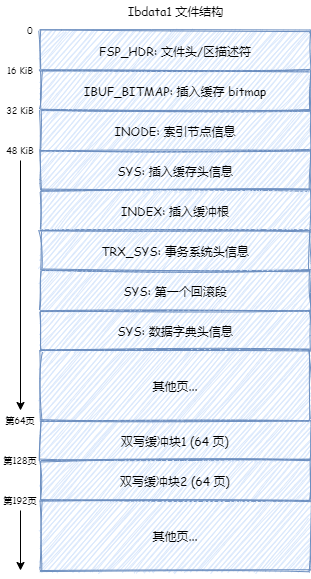

系统空间

系统空间(第 0 个空间)比较特殊，包含许多按固定页码分配的页面，以存储对 InnoDB 操作至关重要的大量信息。系统空间与任何其他空间一样，也需要

FSP_HDR

IBUF_BITMAP

，

Inode

这三个页面作为头三页。这之后，与其他页面有点区别。

第 3 页，
```
SYS
```
类型：与插入缓存相关的头信息。
第 4 页，
```
INDEX
```
类型：用于插入缓冲的索引结构的根页。
第 5 页，
```
TRX_SYS
```
类型：与 InnoDB 事务系统的操作相关的信息，例如最新的事务ID、MySQL二进制日志信息和双写缓冲区范围的位置。
第 6 页，
```
SYS
```
类型：第一个回滚段页。根据需要分配其他页(或整个区段)来存储回滚段数据。
第 7 页，
```
SYS
```
类型：与数据字典相关的头信息，包含组成数据字典的索引的根页码。这些信息能够找到任何其他索引(表)，由于它们的根页码就存储在这个数据字典中。
第 64 - 127 页：双写缓冲区中第一块（包含 64 页），双写缓冲区是 InnoDB 恢复机制的一个重要部分
第 128 - 191 页：双写缓冲区中第二块

其他页按需分配给索引、回滚段、撤消日志（undo logs）等.
