1.背景

仿真在自动驾驶研发中扮演着重要角色，它能够极大地提高研发效率，并为算法的可靠性提供保障。百度Apollo系统作为一款优秀的开源平台，非常适合有意学习自动驾驶的朋友进行研究。此外，Carsim/Trucksim是备受推崇的经典汽车动力学仿真工具。

本文介绍了通过Apollo和Trucksim的联合，实现本地实时仿真的方法。适合初学者搭建仿真平台并研究Apollo系统。

2. 架构设计

Apollo工程的核心代码是用C++实现的。Trucksim的常用接口包括simulink、Python和C语言。本文将首先介绍Apollo、simulink和Trucksim联合仿真的架构，并讨论该仿真系统存在的问题。接下来，将重点讨论Apollo和Trucksim的联合仿真。

2.1 Apollo, simulink和Trucksim方案

Simulink和Apollo可以通过ROS进行通信。由于Apollo的消息数据格式是protobuf，而Simulink的ROS工具只支持标准的ROS消息（ROS msg），因此可以在Apollo中添加一个格式转换的节点来实现兼容。关于Simulink调用Trucksim的方案，网络上有很多资源可供参考，就不再详述了。

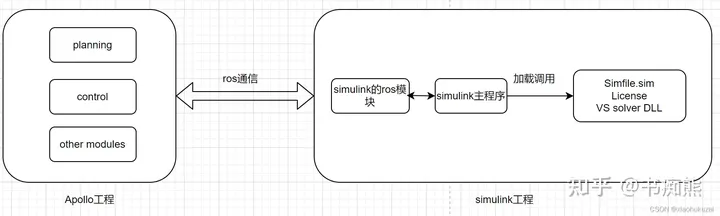

simulink方案图

2.2 Apollo，rosbridge和Trucksim方案

建立QT工程和Apollo工程之间的websocket通信。在Apollo工程中，通过增加rosbridge（或者cyber_bridge）模块实现ros消息（或者cyber消息）与websocket的互转。QT工程作为websocket客户端使用C++实现，并调用Trucksim的动态库，实现实时运行Trucksim的功能。

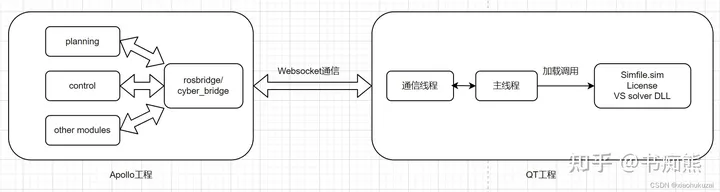

rosbridge方案图

3. 功能实现

3.1 Apollo, simulink和Trucksim方案

3.1.1 Simulink配置

Simulink的工具包中有ROS的支持包，配置ROS网络地址如图2所示。Hostname/IP Address和Port分别为ROS_MASTER_URI的地址和端口号，在上面的通信机制中有说明。

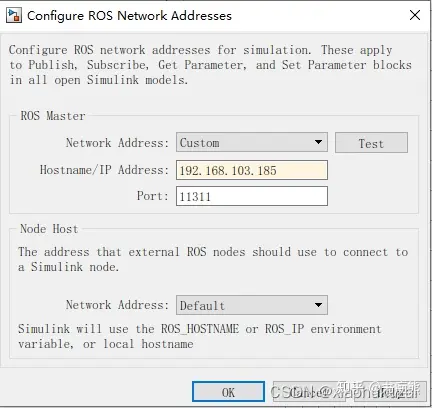

配置ROS网络地址

ROS subscriber接收interface的消息，因此Topic, Message type, Sample time要与interface中程序相对应。

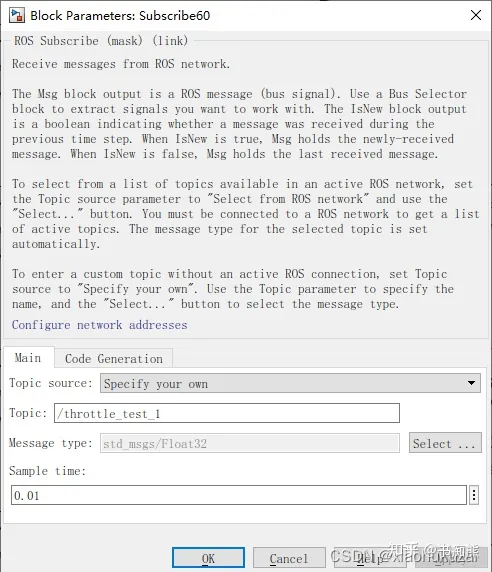

配置ros subcribe

为了便于调试验证，现在MATLAB端启动ROS。配置过程如下：

MATLAB设置的指令：

>> setenv('ROS_MASTER_URI','http://192.168.103.122:11311')>> setenv('ROS_IP','192.168.103.198')>> rosinit('192.168.103.122')

3.1.2 TruckSim配置

配置界面

Trucksim是向导式编程，参数配置界面：卡车选择5A Tractor(SS_SSS)，具体参数见图3.控制界面：Models选择simulink。

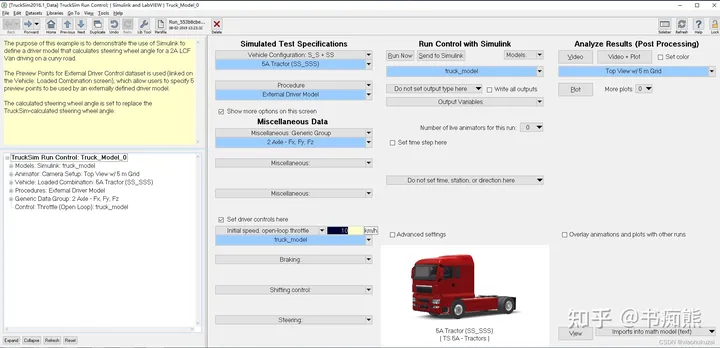

主界面

输入参数配置界面

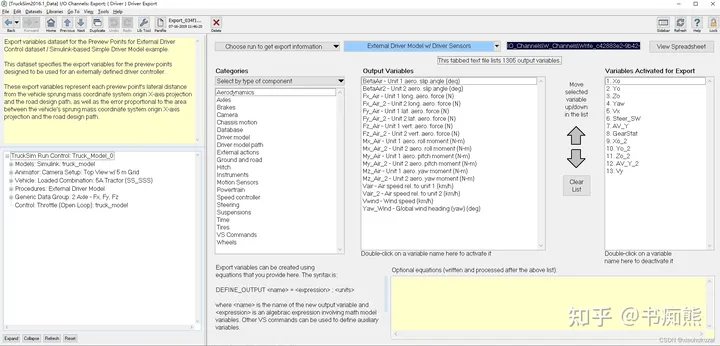

输出参数配置界面

3.2 Apollo, rosbridge和Trucksim方案

3.2.1 apollo中配置rosbridge

rosbridge安装网上教程较多，本文不再赘述。

使用方法如下：

cd ros_pkgs_ws

catkin_make

启动rosbridge

source /apollo/ros_pkgs_ws/devel/setup.bash

PATH=/usr/local/miniconda2/bin:$PATH

roslaunch rosbridge_server rosbridge_websocket.launch

3.2.1 Qt工程配置说明

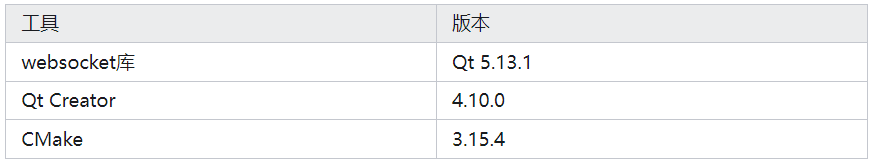

3.2.1.1 Qt和CMake版本信息

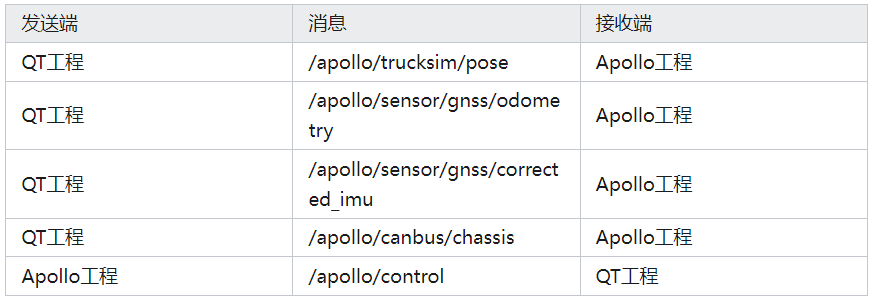

3.2.1.3 Apollo工程和QT工程的接口定义

/apollo/trucksim/pose

{"op":"publish","topic":"/apollo/tucksim/pose","msg": {"header": {"timestamp_sec":1572253610.76292, "sequence_num":77}, "trucksimpose": {"XCG_TM":30.9964522249, // 单位：m "YCG_TM":0.657853758823, // 单位：m "ZCG_TM":1.00644079555, // 单位：m "YAW":-0.015505948987, // 单位：rad "VX":7.81497285565, // 单位：m/s "STEER_SW":2.84450684087, // 单位：rad "AV_Y":0.133153549217, // 单位：rad/s "GEARSTAT":5.0, // 无单位 "XCG_TM2":22.5890979801, // 单位：m "YCG_TM2":-0.471483304991, // 单位：m "ZCG_TM2":2.08466406388, // 单位：m "YAW_2":-0.0253130178796, // 单位：rad "VY":0.326368169782, // 单位：m/s "DISTANCE":31.0034324244, // 单位：m "DELTA_YAW":-0.015505948987, // 单位：rad "DISTANCE_2":22.5940178822, // 单位：m "DELTA_YAW_2":-0.0253130178796 // 单位：rad/s } }}

4. 使用心得

1. TruckSim模型离散时间补偿设置为0.001s，即模型更新频率为1000hz，选择每个步长更新两次的积分方法（如：AM-2, RK-2等）。

注释：
1）真车是一个高阶非线性连续系统，TruckSim通过固定时间步长离散系统来模拟真车，当模型步长选择较大时（如之前设置的0.01s），模型较不准；TruckSim模型是由悬架系统-动力系统-转向系统-制动系统-轮胎模型-空气动力学等系统构成的复杂系统，当其中一个或多个系统因为时间步长太大而很不准时，就会出现车抖动比较明显的现象。

2）模型更新频率设为1000hz是TruckSim官网推荐的，经验证，这个频率能解决车抖动问题。

2. 接口线程加载频率用定时器控制，加载调用simfile.sim，license和DLL的频率设置为1000hz，与Trucksim模型离散步长一致。

注释：
受3中积分方法决定，当选择每个步长更新两次的积分方法，VS_EXT_EQ_IN和VS_EXT_EQ_OUT更新频率是加载频率的2倍，为2000hz。

原文链接：https://mp.weixin.qq.com/s/8QNp5iQebE3lPJzEgq_bOA
