钣金加工车间 怎样管理零件图纸的修订版本

钣金加工车间管理零件图纸修订版本，核心不是把文件夹改成“最新版”，而是让每张图纸都有唯一身份、明确版本、变更原因、批准人和发放范围。生产现场只领取受控版本，旧版在换版时被回收或明确作废，这样下料、折弯、焊接和检验才不会各自拿着不同文件。

最小可用做法是建立“图号—版本—状态—变更单—批准人—发放记录”六个字段，并把版本切换绑定到现场旧版回收。没有变更记录或没有批准状态的文件，不应直接作为生产依据。

工信部公开的工业企业数字化转型案例把图纸、模型、设计 BOM、版本和技术变更放在同一套设计数据管理思路下。对中小型钣金车间，可以先用受控清单和权限目录落地，再按业务量逐步接入 PDM、PLM 或其他文档系统；本文不把某种系统或行业案例当成所有企业的强制要求。

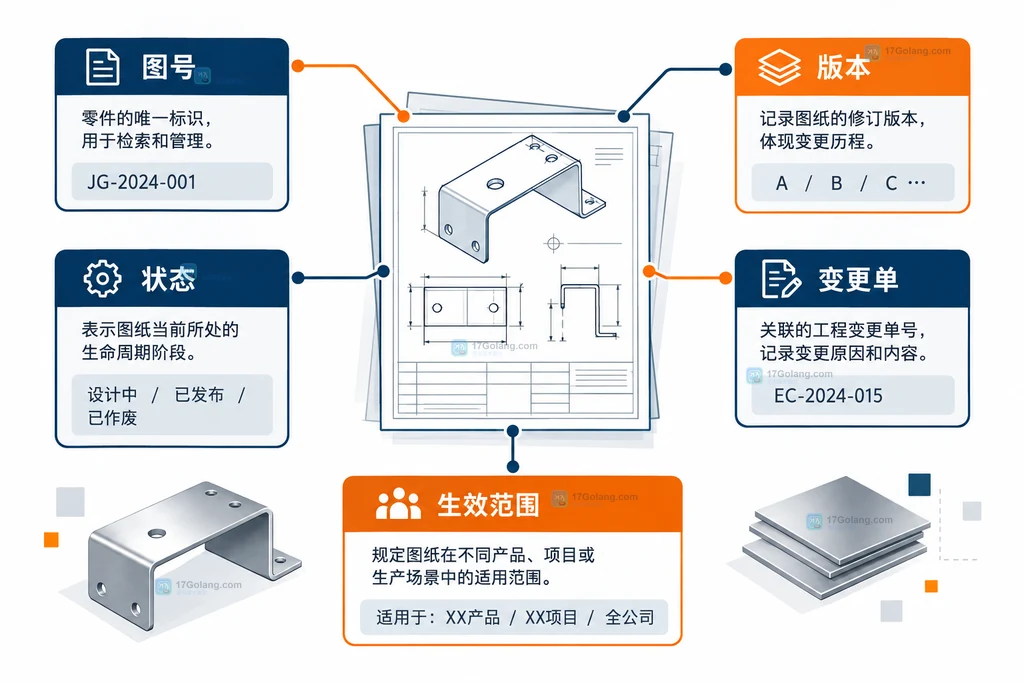

先给每张零件图纸建立唯一身份

图号要稳定，版本号要变化。建议图号只描述零件本身，不把客户名称、操作者姓名或临时订单号塞进图号；订单、项目和客户信息放在关联字段中。这样同一个零件重复生产时，仍能找到完整的修订历史。

版本可以从 A、B、C 开始，也可以使用 00、01、02。关键是全车间只采用一种规则，并在受控清单中标明“当前有效”。一旦图纸尺寸、材料、板厚、折弯顺序、表面处理或检验要求发生变化，就产生新版本，不要覆盖旧文件。

把每次修订写成可追溯的变更记录

修订记录不要只写“优化”或“按客户要求修改”。应写清改了什么、为什么改、影响哪道工序、是否需要重新评审，以及从哪一批开始生效。对于钣金件，至少要关注展开尺寸、板厚、孔位、折弯半径、折弯方向、焊接位置、表面处理和检验尺寸。

变更记录可以采用一行一项的方式：图号和旧版本、新版本、修改项、修改原因、提出人、评审人、批准时间、受影响工序、受影响订单、旧版处理方式。若一次修改同时影响图纸、BOM 和工艺卡，应在记录中建立相互引用，不能只替换 PDF 文件名。

对于客户临时变更，先保存客户原始资料和接收时间，再转换成内部变更记录。内部图纸应保留来源关系，但不要把客户文件直接覆盖到生产目录中；这样既能防止误用，也便于在出现尺寸争议时确认依据。

设置评审和发布门槛

建议把“编辑”和“发布”分成两个动作。绘图员可以修改草稿，但进入生产的版本必须经过技术、工艺和质量中与本次变更相关的人员评审。小改动也要保留轻量记录，不能因为改动看似简单就绕开流程。

• 技术评审：图纸尺寸、材料、标注、视图和公差是否完整。
• 工艺评审：现有激光、冲压、折弯、焊接和表面处理能力是否能执行。
• 质量评审：检验基准、关键尺寸和抽检方法是否需要同步修改。
• 批准发布：明确生效批次、发放岗位和旧版处置方式。

“评审中”文件要与“已发布”文件分开存放，文件名和页面状态都要明显区分。发布时生成只读副本或受控打印件，避免现场人员继续打开可编辑源文件自行修改。

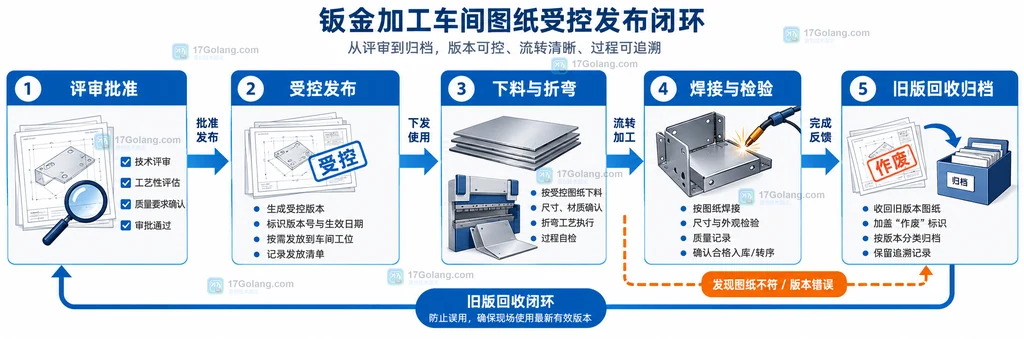

让生产现场只拿到受控版本

车间最容易出错的地方，是工程目录已经换版，但现场抽屉里还留着旧纸图，或者班组长从聊天工具里转发了未经确认的附件。可以设置一个“现场受控目录”和一张发放清单：每次换版由指定人员统一发放，并收回旧版纸图和旧版电子副本。

在下料、折弯、焊接和检验工位，图纸标题栏应能看到图号、版本和状态。若采用纸图，建议在页眉或盖章位置写明“受控副本”和发放编号；若采用屏幕查看，给操作员只读权限，并让系统显示当前版本和生效范围。临时打印的草稿必须标记“仅供评审”，不得混入生产图纸。

对于跨班次和外协加工，要把发放对象写入清单。外协单位收到的文件应有发送日期、版本、回收或销毁要求；变更后先确认对方已收到新版本，再安排受影响批次生产。

换版后如何回收旧图并保留追溯

旧版不能简单删除。正确做法是把它标记为“作废”或“历史版本”，限制普通人员继续使用，同时保留只读归档。现场回收时，按发放编号逐项勾选：办公室源文件、工艺部门副本、下料工位、折弯工位、焊接工位、检验工位和外协单位。

已经生产的批次要记录实际使用版本。如果新版本只对下一批生效，就不能把旧批次记录改成新版本；如果变更影响在制品，应由技术和质量人员确认返工、让步接收或报废等处理，并把决定放在相应批次记录中。

每月可以抽查少量高频零件：随机拿一张现场图纸，回到受控清单确认版本、状态和发放记录，再检查工艺卡和检验记录是否一致。抽查重点不是追求表格数量，而是尽早发现“图纸已换版、现场未回收”“图纸版本一致、检验基准未更新”等断点。

一张清单快速判断是否可用

• 图号是否唯一，标题栏是否能读到版本号。
• 状态是否为“已发布”，是否写明生效批次或日期。
• 本次修改是否有变更原因、影响工序和批准记录。
• 图纸、BOM、工艺卡、检验依据是否指向同一版本。
• 现场和外协是否已经收到新版本，旧版是否完成回收或作废标记。

如果其中一项无法确认，就先暂停使用该份图纸，联系图纸管理员或技术负责人确认。版本管理的目标不是增加审批层级，而是让任何一个岗位都能在几分钟内回答“我现在用的是哪一版、为什么是这一版、它从什么时候生效”。

常见问题

只改一个孔位，也必须升版本吗？

建议升版本。孔位可能影响冲压模具、折弯定位、装配和检验，是否为重大变更可以在评审中判断，但不能靠覆盖文件隐藏变化。

旧版图纸可以彻底删除吗？

不建议直接删除。应按企业保存规则做只读归档并标记作废，保留与批次、变更单和检验记录的关联。

小车间没有 PDM 或 PLM 怎么办？

先用受控清单、统一目录权限、版本命名、发布人和发放回收记录建立最小闭环；业务量增加后再评估专业系统。

客户临时发来新图纸，能否马上生产？

先核对来源、图号、版本和变更内容，完成内部评审与生效范围确认后再发布。未经确认的客户附件只应作为待处理输入，不能直接替代受控生产图纸。
