墨刀AI生成的产品流程图分支混乱怎么办？检查判断条件和回流路径

流程图分支混乱时，先逐个检查判断问题、出口条件和目标节点，再处理异常结果与回流路径，不要先拖动节点美化布局。

你可以访问墨刀官方站点 https://modao.cc/ 查看当前公开版本的流程图生成、编辑、协作相关能力说明，所有操作步骤均以墨刀当前公开版本的实际功能为准。

很多用户直接使用墨刀AI生成的流程图时，经常会遇到判断节点同时塞入多个校验规则、分支连线交叉混乱、部分分支悬空无去向、异常路径悄悄合并到成功路径等问题，直接投入业务使用很容易出现逻辑漏洞，接下来我们就可以按照固定步骤逐步排查修复，完全不需要依赖额外的工具能力。

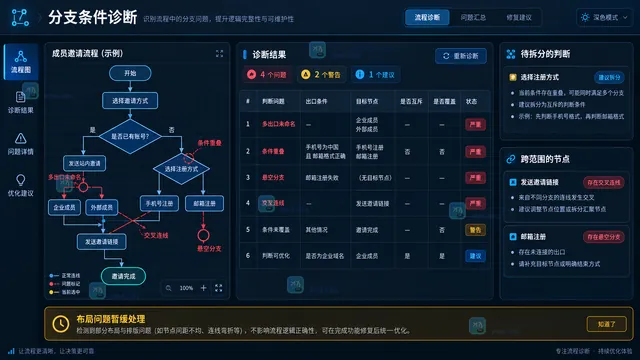

第一步操作是全量登记画布上所有的判断节点，逐个核对每个节点对应的判断问题是否单一清晰。你可以把所有判断节点逐一点开，在旁备注它要回答的核心问题，一旦发现某个节点同时包含两个及以上的校验规则，必须直接拆分为多个独立的判断节点，不能合并在同一个节点内处理。比如常见的成员邀请流程中，如果AI生成的判断节点同时标注“受邀用户是否存在且操作人是否有权限”，就必须拆分为第一个节点判断受邀用户是否已在成员库中存在，第二个节点单独判断当前发起邀请的操作人是否拥有成员邀请权限，两个节点顺次排布，避免多个校验规则混杂导致分支互斥性被破坏。

完成判断节点拆分后，紧接着核对同一个判断节点的所有出口条件，必须满足完全互斥且尽可能覆盖全部已知场景，连线上的标注不能使用模糊的“其他情况”这类描述，要明确标注是、否或对应的具体状态值，避免后续流程执行时出现状态匹配歧义。比如判断操作人是否拥有邀请权限的节点，出口只能明确标注“是：拥有邀请权限”和“否：权限不足”，不能额外出现第三条未明确定义的分支出口。

接下来核对所有分支的目标节点归属，所有分支的目标节点都应当落在当前主流程的覆盖范围内，如果遇到跨业务域的复杂动作，不要把所有细节全部塞进同一张流程图里，应当拆分出独立的子流程进行引用，既可以避免主流程画布上出现大量跨节点长连线导致布局混乱，也能保证单张流程图的逻辑复杂度处于可管控范围内。遇到已经出现的跨业务乱分支，先把不属于当前流程的内容摘出来，单独做成子流程入口再关联引用，不要硬拉连线强行合并不同业务域的逻辑。

然后逐一排查所有异常分支的落地情况，绝对不允许出现分支连线悬空，也不能把异常分支悄悄合并到正常的成功路径中，所有异常结果都必须落到明确的节点上。按照常规业务场景分类，权限不足的分支要落到权限申请提示节点，对象不存在的分支要落到重新填写对象信息的节点，重复操作的分支要落到重复提交预警提示节点，超时的分支要落到操作超时提示节点，用户主动取消的分支直接落到流程终止节点，每个异常都有对应的明确去向，不会出现逻辑漏洞。

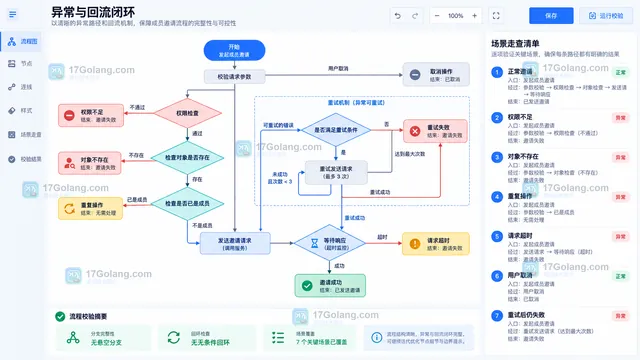

完成异常分支落地后，最后处理最容易出问题的回流路径。回流连线绝对不能随便指向流程的任意节点，只能指向满足重新执行前置条件的步骤，同时必须明确定义重试触发规则、最大重试次数边界，以及重试全部失败后的最终去向。比如成员邀请流程中的提交失败回流，只能指向邀请信息填写完成后等待提交的节点，不能回流到已经走完的权限校验节点，同时明确最大重试次数为3次，3次重试全部失败后直接走到重试失败通知人工介入的节点，不允许设置无限次重试的回流规则，避免出现死循环。

所有逻辑连接调整完成后，要使用7个典型场景逐条走查整张流程图，分别是操作全部成功、操作人权限不足、受邀对象不存在、提交重复操作、操作请求超时、用户主动取消、重试次数耗尽全部失败，每走完一个场景的全链路确认所有节点和连线都通顺无冲突，没有遗漏任何分支路径，所有之前AI生成的混乱分支问题就可以全部被排查修复。

常见问题解答

1. 所有逻辑修正完成前，可以先拖动节点调整美化布局吗？

不建议你在逻辑走查完成前调整布局美化，混乱的连线交叉反而能帮你快速定位逻辑不合理的位置，如果提前把节点对齐摆齐，很容易把本该暴露出来的逻辑重叠、分支悬空问题用规整的连线掩盖住，后续走查很难发现隐患，务必确认所有逻辑全部通顺后再调整布局美化。

2. 判断节点拆分太多会不会让整张流程图显得太过零散？

清晰拆分后的判断节点逻辑可读性远高于单个节点塞入多个校验规则的混乱结构，如果觉得节点太多主流程太散，你完全可以把同模块的多个连续判断节点打包聚合为子流程，在主流程中仅保留一个子流程引用节点，既保证逻辑严谨性，也能维持主流程图的简洁度。

3. 回流路径的最大重试次数设置多少比较合适，能不能不设边界？

普通业务场景的回流最大重试次数设置为2到3次即可，绝对不能不设置次数边界，无边界的回流路径很容易在出现连续异常的情况下触发无限死循环，导致后续流程逻辑完全失控，哪怕是需要长期重试的异步任务流程，也必须设置最大重试上限和最终人工兜底节点。

4. 手动调整AI生成的流程图逻辑，会不会影响后续协作同步和导出效果？

墨刀当前公开版本的流程图编辑、协作、导出功能，均完全支持手动调整节点和连线的操作，你完成逻辑校验修正之后，正常发起协作分享、导出操作都不受任何影响，所有操作结果均以平台实际公开提供的功能为准。

本教程内容仅为通用实操参考，所有AI生成的流程图内容都需要完成人工审核校验后，才能结合自身业务需求投入正式使用，不存在能适配所有业务场景的通用分支结构规范，请你根据自己的实际业务规则灵活调整逻辑设置。
