视觉问答图片怎么先做区域裁剪：OCR 框选、坐标映射与多轮复核

视觉问答里，整张长图并不总是信息越全越好。比如一张巡检单同时有标题、表格和备注，直接送入模型后，真正要核对的“设备编号”只占很小一块，模型既容易漏字，也很难解释自己看的是哪一块。更稳的处理是先用 OCR 找到文字框，裁出目标区域，再把裁剪结果交给视觉模型复核。

先定位、再裁剪、后复核。OCR 返回的 boundingPoly 只负责提供候选位置，应用必须把坐标限制在原图范围内，并用 verifyCrop 再识别一次，确认裁剪没有偏移。

先判断：整图失败往往不是模型能力不够

长图进入视觉模型后，文字会因为缩放变小；如果请求还附带多个问题，注意力会被图中无关区域分散。先裁剪的价值在于把“找区域”和“回答问题”拆成两个可检查的阶段。

Google Cloud Vision 的 OCR 接口会返回识别文本和边界框；针对密集文档，还能得到 page、block、paragraph、word 的结构化结果。AWS Textract 的 BoundingBox 则把 Left、Top、Width、Height 表示为相对整页的比例。两类接口的字段命名不同，但工程上的第一步一致：保留原始坐标，不要让模型自行猜区域。

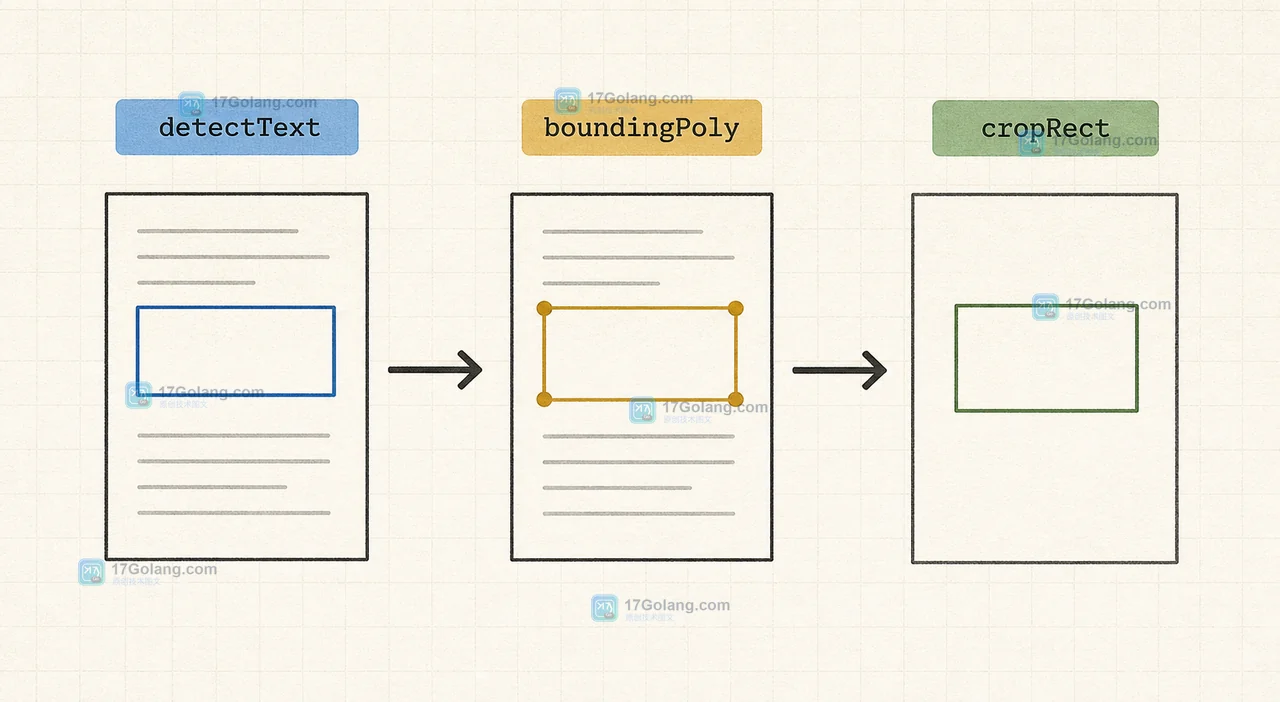

用 OCR 框选目标，再把坐标变成像素矩形

下面的 Go 示例假设 OCR 适配层已经把服务返回结果统一成 TextBox。它不绑定某一家云服务，重点是把边界和目标词一起保留下来：

type TextBox struct {
    Text string
    Left, Top, Width, Height float64 // 归一化坐标，范围 0 到 1
}

type Rect struct { X, Y, W, H int }

func detectText(boxes []TextBox, target string) (TextBox, bool) {
    for _, box := range boxes {
        if strings.Contains(box.Text, target) {
            return box, true
        }
    }
    return TextBox{}, false
}

func cropRect(box TextBox, imageW, imageH int, pad int) (Rect, error) {
    if imageW  imageW { w = imageW - x }
    if y+h > imageH { h = imageH - y }
    return Rect{X: x, Y: y, W: w, H: h}, nil
}

这里的关键不是浮点数乘法，而是边界策略。Left 和 Top 以左上角为原点，乘上真实宽高后才是像素位置；留白 pad 可以把一行字的上下文带进来，但不能让矩形越过原图。生产代码还应把原图宽高和原始 OCR 响应存进审计记录。

只裁出一块还不够，必须确认裁剪没有偏移

最常见的隐性错误是宽高顺序写反、把百分比当像素，或者对已经旋转的图片仍按原方向计算。裁剪结果看起来“有内容”，并不代表目标词还在里面。

func verifyCrop(crop image.Image, target string, recognize func(image.Image) []TextBox) error {
    boxes := recognize(crop)
    for _, box := range boxes {
        if strings.Contains(box.Text, target) {
            return nil
        }
    }
    return fmt.Errorf("target %q missing after crop", target)
}

func prepareVisionInput(src image.Image, boxes []TextBox, target string) (image.Image, error) {
    box, ok := detectText(boxes, target)
    if !ok { return nil, fmt.Errorf("target %q not found", target) }
    rect, err := cropRect(box, src.Bounds().Dx(), src.Bounds().Dy(), 16)
    if err != nil { return nil, err }
    crop := src.(interface{ SubImage(image.Rectangle) image.Image }).SubImage(
        image.Rect(rect.X, rect.Y, rect.X+rect.W, rect.Y+rect.H))
    if err := verifyCrop(crop, target, recognize); err != nil { return nil, err }
    return crop, nil
}

verifyCrop 是一道故意保守的门槛：二次 OCR 找不到目标词，就返回错误，不把这个区域继续交给视觉问答。prepareVisionInput 也把“目标不存在”“坐标无效”“复核失败”区分开，日志里可以判断究竟是 OCR 漏检还是坐标映射出错。图中的 target present 表示复核通过，target missing 表示应当拒绝这次裁剪。

把误裁剪风险变成可审计的输入记录

视觉模型的答案很难单独证明它看到了什么，所以每次裁剪至少要留下四类字段：原图尺寸、目标词、OCR 框和裁剪矩形。若 OCR 服务返回旋转角或多边形，不要静默压成一个轴对齐矩形；要在记录中保留原始多边形，并注明当前适配层采用的近似方式。

对于敏感图片，原图和裁剪图的保存周期也应分开。业务只需要回答设备编号时，短期保留裁剪区域、长期保留哈希和框坐标，通常比永久保存整张巡检单更容易控制访问范围。

上线前的三组回归样本

• 边界样本：目标词贴近左边、右边和底边，确认 cropRect 的夹紧逻辑不会产生零宽矩形。
• 比例样本：准备一张宽高比明显不同的图片，专门检查 Left/Top 是否被错误地当成像素。
• 旋转样本：文字倾斜或图片带方向信息时，记录 OCR 的 polygon/rotation 结果，并检查二次识别仍能找到目标词。

验收时不要只看视觉模型最后答对没有。先比对原始 OCR 文本、裁剪后 OCR 文本和模型输入的图片尺寸；三者能对齐，问题才有继续定位的抓手。

常见问题

所有图片都应该先做 OCR 裁剪吗？

不应该。目标区域很大、整图上下文不可替代，或 OCR 质量明显不稳定时，整图输入更合适。裁剪应由目标词命中率和复核结果共同决定。

为什么归一化坐标不能直接传给裁剪函数？

常见图像裁剪 API 使用像素矩形。必须乘以原图宽高，并处理取整、留白和边界夹紧，否则不同尺寸图片会得到完全不同的区域。

二次 OCR 失败但人眼能看到目标，怎么办？

先保留失败样本，检查旋转、压缩和裁剪留白，再考虑扩大区域或切换文档识别模式。不要直接跳过复核，否则一次坐标错误会被误认为模型回答错误。

总结

稳定的视觉问答输入不是把原图无条件缩小，而是把 OCR 定位、像素坐标映射、边界约束和二次复核串成一条可审计的数据路径。detectText 负责找到目标，cropRect 负责生成安全矩形，verifyCrop 负责拦住偏移结果；这三步通过后，再把裁剪图交给视觉模型，排错会清楚很多。
