DBeaver 怎么生成 ER 图并导出 PNG：表关系、布局和结果核对

数据库表一多，单看字段列表很难判断订单、支付和发货到底怎么关联。DBeaver 的ER图可以直接从现有库结构生成关系图，接着通过自动布局调整、控制字段显示范围、导出PNG的全流程，把临时捋出来的表结构整理成能直接发给同事核对的正式结构图。下面用一个包含 orders、payments、shipments 的订单库说明完整操作路径。

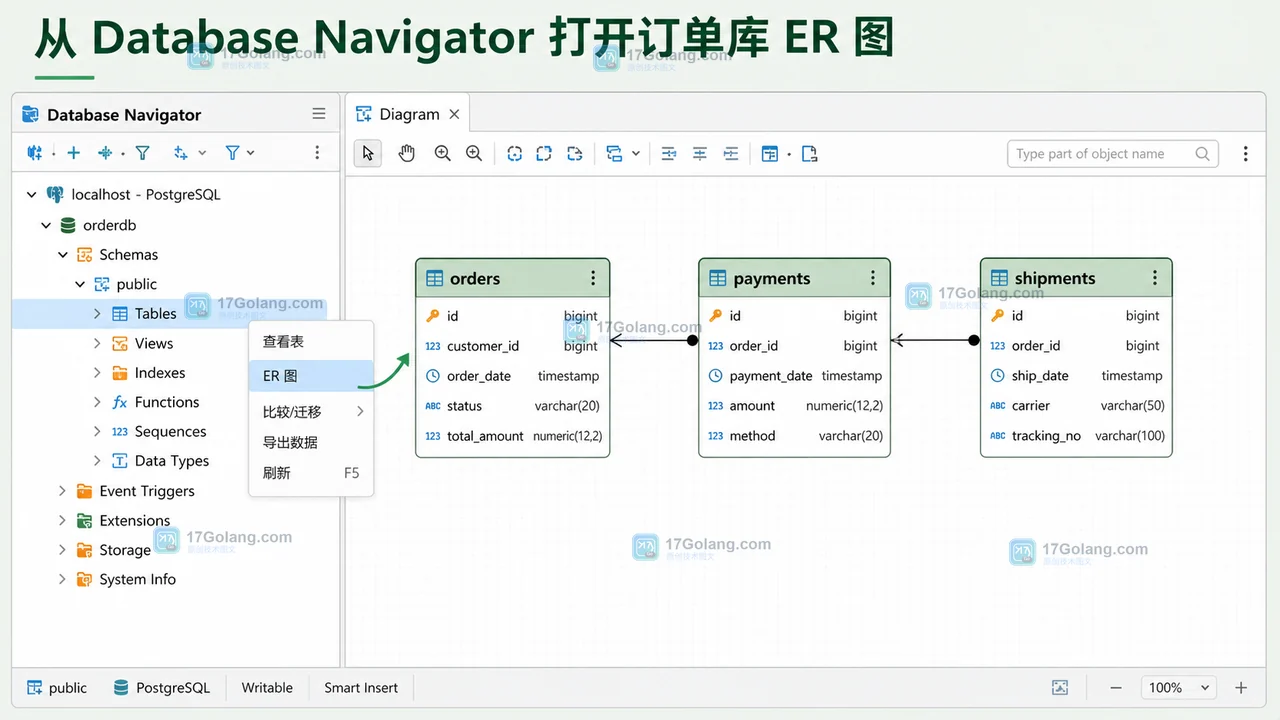

从Database Navigator打开订单库ER图

连好数据库之后，在左侧 Database Navigator 面板展开目标连接，找到对应schema。双击schema名称，或者展开到 Tables 节点打开对象编辑器，切换到 Diagram 标签。DBeaver会自动根据已经存在的主键、外键和约束规则，直接绘制实体关系。

如果只想查看局部关联，可以双击 orders 这张表，在对象编辑器里打开Diagram视图。这个视图适合单表周边关联排查，schema级的Diagram更适合梳理完整订单链路的所有关联。

第一次打开的时候，所有表可能堆在一起，关系线也会横穿过很多字段。这时候不用上来就手动拖动每一张表，先把整体布局调整完，再单独处理需要重点标注的局部位置。

先整理布局，再收窄字段显示范围

用Auto-arrange处理交叉的关系线

在Diagram顶部的工具栏点击 Auto-arrange layout，也可以在画布空白处点右键选择 Arrange Diagram。自动布局的逻辑是把有直接关联的表放到邻近位置，出来的结果不一定完全符合最终文档的阅读顺序，运行完还是要手动检查一遍核心业务链路的展示效果。

订单场景下一般可以把 orders 放在最左侧，payments 和 shipments 放在右侧。如果自动布局把日志类无关的表挤到了核心链路中间，可以手动拖到画布下方，再点工具栏的 Keep layout 保存当前排列。没保存布局的情况下，下次重新打开这张图很可能恢复成默认的混乱位置。

只保留能说明关联关系的字段

单张表里有几十个业务字段的情况下，全部显示出来最后导出的PNG缩小之后根本看不清。打开Diagram的配置面板或者属性设置，把属性可见性调整为 Any keys，只显示主键和外键就行；如果确实要标注金额或者状态这类核心字段，再单独给对应的表补回 amount、status 这类关键字段。

调整完之后顺手核对三项内容：

• orders.id 是正确的主键，payments.order_id 和它的连线对应关系正常；
• shipments.order_id 指向的是订单主表，没有误连到支付记录表；
• 连线两端的字段名、数据类型和可空性和数据库实际定义完全一致。

导出PNG：文件存储路径和格式怎么选

确认画布上所有表名和关系线都没问题之后，点击Diagram工具栏的 Save diagram in external format，选择PNG格式，指定要存的本地文件夹路径保存就可以。右键点击画布也能找到 Save diagram as… 选项。PNG格式适合直接放进文档或者发到工作群里共享，如果后续需要在其他制图工具里继续编辑，可以选择导出GraphML格式。

导出前建议先把视图缩放调到刚好能看清所有表名的比例，扫一遍画布边缘有没有表被切掉一半。不要只盯着DBeaver里的预览图看，要打开刚导出的PNG文件，放大确认 orders 到 payments 的关系线完整，不会被边界裁掉。

导出后发现图太乱，按业务边界拆分多张图

整库关系图里的表超过二三十张之后，不管是自动布局还是导出的PNG都会特别笨重，根本没法一眼看完。可以分别做“订单-支付”“订单-发货”“库存-商品”三张独立的图，每张图里只保留当前业务链路必须的上下游表。拆图不是把关系藏起来，是把一次性要核对的大量信息拆成多个阅读门槛更低的小任务。

如果你的数据库根本没建真实的外键约束，DBeaver不会凭着字段名字相同就自动生成关联线。这时候别把图上两个表放得近就当成是有关联，要回到表定义或者建表SQL里确认实际关联规则，之后再决定要不要在自定义Diagram里手动补充标注说明。

常见问题：DBeaver ER图导出与核对

DBeaver能不能直接从单表打开局部ER图？

可以。打开表的对象编辑器之后切换到Diagram标签页，展示出来的就是当前表和所有关联对象的局部关系。

为什么两张表明明有关联，ER图里没有连线？

先检查数据库里是不是真的定义了外键约束；如果只是两个字段名字碰巧相同，DBeaver不会默认把它们识别成关联关系。

PNG导出之后所有文字都太小看不清怎么办？

先精简单张表显示的字段数量，再按业务边界拆成多张图，单纯整张放大图片只会让表名变清楚，更多的表会直接超出画布范围显示不全。

重新打开之前存的Diagram之后，所有表的位置都变乱了怎么办？

调整好满意的布局之后一定要点Keep layout锁定位置。这个操作只保存ER图的排列规则，不会修改数据库里的任何实际结构。

交付前最后做一次全量检查

导出PNG准备交付之前，文件名可以命名为 order-schema-er-20260722.png，旁边配套放一份对应的来源schema说明文档。最终逐个检查表名、主外键、关系方向、画布边界、图片打开状态这五项，都确认没问题之后，这张ER图就可以放进接口文档或者架构评审记录里了。
