图片上传后页面显示裂图怎么办：从资源路径到缓存刷新完整排查

图片上传成功了，数据库里也保存了图片地址，但页面上就是一个裂图图标。这类问题很容易让人第一反应去怀疑上传逻辑，其实真正的原因常常在资源访问路径、静态目录映射、响应类型、文件权限或缓存上。

排查裂图不要凭感觉改代码。更稳的方式是先确认页面拿到的图片地址，再用浏览器 Network 看请求结果，接着检查静态文件是否真的能被 Web 服务读到，最后处理缓存和路径拼接问题。

摘要

图片裂图的排查顺序建议固定下来：先复制页面里的图片地址单独打开，再看 Network 的状态码和响应类型，然后核对服务器静态目录、文件是否存在、权限是否可读，最后再清理缓存或加版本参数。只要把这条链路走完，基本能定位到是前端拼错、后端返回错、服务器没映射，还是浏览器缓存未更新。

适合人群

• 上传图片后页面显示裂图，但接口又提示上传成功的开发者。
• 正在做头像、封面、商品图、文章插图等上传展示功能的同学。
• 想把图片显示问题从“试着改”变成“按链路查”的前后端开发者。

目标和边界：先判断是上传失败还是访问失败

第一步先别急着改上传接口。图片裂图通常分成两类：一种是上传阶段就没有把文件保存成功；另一种是文件已经保存，但页面访问不到。两类问题的排查方向完全不同。

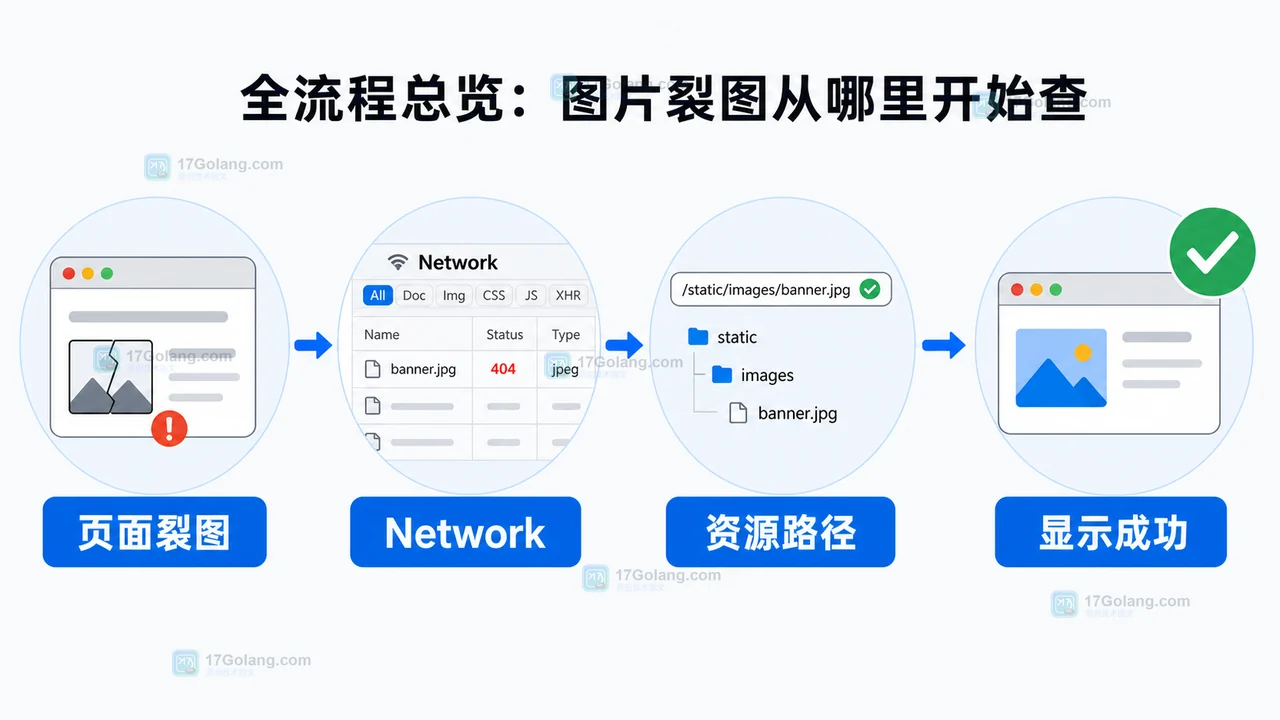

全流程总览：图片裂图从哪里开始查

推荐先按链路查，而不是直接改路径。页面展示图片时，链路是：页面拿到图片地址，浏览器发起资源请求，服务器返回图片内容，浏览器按正确类型渲染。任意一环错了，页面都可能裂图。

这个流程里最关键的是 Network 面板。它能告诉我们图片请求到底有没有发出去，服务器返回了什么状态码，响应类型是不是图片，以及浏览器是否命中了缓存。

阶段一：确认页面拿到的资源地址

先检查页面里最终渲染出来的图片地址。很多裂图问题并不是服务器没文件，而是前端拼出来的地址不对，比如少了域名、少了上传目录、相对路径层级错了，或者保存的是本地磁盘路径而不是可访问 URL。

function normalizeImageUrl(path) {
  if (!path) return '';
  if (path.startsWith('http://') || path.startsWith('https://')) {
    return path;
  }
  return 'https://www.example.com' + path;
}

const imageUrl = normalizeImageUrl('/uploads/20260616/demo.webp');

这一阶段的检查点是：复制 imageUrl 到浏览器地址栏，应该能直接打开图片。如果单独打开都失败，问题就不在页面组件，而在资源访问链路。

阶段二：用 Network 看状态码和响应体

如果地址看起来没问题，接着打开浏览器开发者工具，切到 Network，筛选图片请求。重点看三列：状态码、类型、大小。

URL: /uploads/20260616/demo.webp
Status: 200
Type: image/webp
Size: 58 KB

上面这种结果通常说明资源请求正常。如果状态码不是 200，就要根据状态继续分流。

阶段三：核对静态目录映射和文件权限

很多线上裂图来自静态目录映射错误。比如文件实际保存到了 /public/uploads/20260616/demo.webp，但 Web 服务只开放了 /assets 目录，浏览器访问 /uploads/20260616/demo.webp 时自然找不到。

这时要核对两件事：文件是否真的存在，Web 服务是否把对应目录暴露成可访问路径。排查时可以从服务器上确认文件，再从浏览器访问同一条 URL。

文件位置：/public/uploads/20260616/demo.webp
访问地址：https://www.example.com/uploads/20260616/demo.webp
期望结果：浏览器直接显示图片

如果文件存在但返回 403，通常要检查目录读权限、Web 服务运行用户、访问控制规则，或者是否有防盗链配置拦截了图片请求。

推荐排查流程：状态码、类型、权限和缓存

到这里可以把排查动作固定成一张清单。每次遇到图片裂图，不用反复猜，直接按清单走。

1. 复制页面图片地址，单独打开。
2. Network 中查看状态码是否为 200。
3. 确认响应类型是图片类型，而不是 HTML 错误页或 JSON。
4. 确认服务器文件存在，并且 Web 服务有读取权限。
5. 如果换图后仍异常，清缓存或给图片地址加版本参数。

版本参数可以这样做：

function withVersion(url, updatedAt) {
  const sep = url.includes('?') ? '&' : '?';
  return url + sep + 'v=' + encodeURIComponent(updatedAt);
}

const src = withVersion('/uploads/20260616/demo.webp', '202606161455');

容易踩坑

把服务器磁盘路径直接给前端

前端需要的是浏览器能访问的 URL，不是服务器上的文件路径。像 /var/www/site/public/uploads/demo.webp 这种路径，浏览器无法直接读取。

接口返回 200，但内容其实是错误页

有些服务会把错误页也返回 200。此时图片标签拿到的是 HTML 文本，自然渲染失败。Network 里看响应类型和响应预览，比只看状态码更可靠。

本地相对路径在线上层级变了

相对路径依赖当前页面层级。列表页能显示，不代表详情页也能显示。推荐后端返回以 /uploads/... 开头的站点绝对路径，或者返回完整 URL。

缓存导致修复后仍看起来没生效

图片资源常常有缓存。修复路径或替换文件后，浏览器仍可能使用旧结果。可以强制刷新，或者给图片地址加版本参数，让浏览器重新请求。

速查表

总结

图片上传后显示裂图，不要只盯着上传接口。更有效的路径是把“页面地址、浏览器请求、服务器文件、响应类型、缓存状态”串起来排查。只要确认地址正确、状态码正常、类型正确、权限可读，再处理缓存，绝大多数裂图问题都能快速定位。
