桥博常见问题解答指南

本手册聚焦桥博软件在桥梁建模与分析中的高频实操痛点，系统梳理了附加截面配筋录入逻辑、预应力钢束单元号的手动精确定位原理、CAD截面导入失败的三大典型原因（面域格式、几何不闭合、单位错用）、通用截面拟合中因Point节点默认零值引发的异常显示问题、梁格模型中扭矩系数对横梁受力的关键影响机制，以及预应力松弛率与规范系数的准确换算方法——内容直击工程师日常建模卡点，兼具技术深度与落地指导性，助你快速排障、精准建模、合规输出。

桥博问题应对策略

1、附加截面的钢筋信息应如何录入？

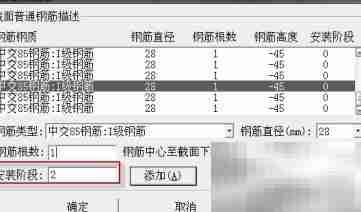

2、附加截面配筋操作流程与主截面完全相同，只需在“添加钢筋”对话框中的“安装阶段”栏内填写对应施工阶段编号，软件即可依据该编号自动识别该钢筋归属主截面或附加截面。

3、桥博中预应力钢束的单元号该如何设定并实际应用？

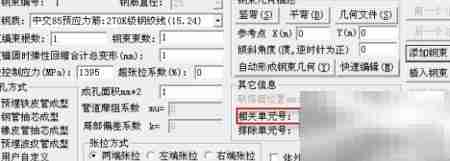

4、单元号是定位钢束空间位置的关键参数。在梁格法建模时，因程序不具备自动三维定位能力，必须由用户手动指定单元号，以准确标定钢束布设位置。同理，在构建组合构件、斜拉索或体外预应力束时，也必须明确设置单元号——这是因为软件默认预应力仅作用于预应力结构单元内部，唯有通过单元号才能实现精确定位。

5、CAD截面导入失败的典型原因及应对方案

6、原因一：CAD图形为面域（Region）而非开放/闭合线段，而桥梁分析软件仅支持线型图元导入；原因二：截面轮廓未真正闭合，或存在微小间隙、端点未精准对接，需返回CAD逐一检查并修复几何连续性；原因三：绘图单位误设为米制，而软件默认单位为毫米——当线段实际长度小于1mm时，系统将直接忽略该图元，造成看似完整却无法导入的现象。务必统一使用毫米单位，并确保图形封闭、连接无误。

7、通用截面拟合过程中易出现的一类典型偏差

8、启用通用截面拟合功能后，箱梁顶板中线位置异常生成一条额外竖向直线。

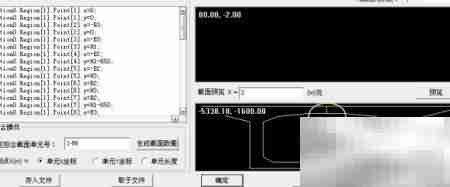

9、问题根源在于定义截面2（Region）时，起始点被设为Point。程序内部预置了前10个Point节点，其初始x、y坐标值均默认为0，由此触发显示或计算异常。解决方法是将Region起始点重新设为Point，并同步调整后续所有节点编号顺序，保证节点序列连续、逻辑清晰，从而规避默认零值引发的解析错误，确保模型正确建模与稳定运行。

10、梁格模型中扭矩系数的确定方式及其对纵向主梁与横向联系梁受力分析的影响差异

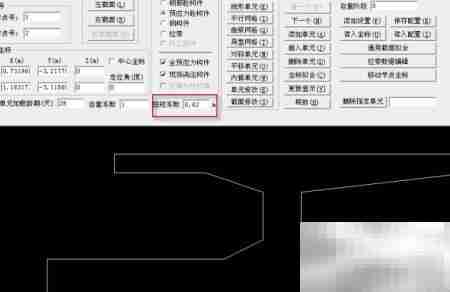

11、梁格划分建模时，软件默认将截面形心置于腹板中心线上，但实际工程中截面形心通常偏移至腹板外侧，尤其在悬臂较长时偏心更为显著。该理论形心与模型形心之间的水平距离，即为桥博中需人工输入的扭矩系数。该参数对纵梁内力影响甚微，但对横梁受力影响突出——因所有荷载均施加于模型形心，引入扭矩系数后可自动叠加等效扭转效应，大幅提升结构响应计算结果的真实性与可靠性。

12、桥梁设计中，预应力钢束的松弛率与规范所列松弛系数具有直接换算关系。松弛率可根据松弛系数，并结合持荷时间、环境温度等参数，按规范推荐公式进行推导计算，全过程须严格遵循现行技术标准执行。

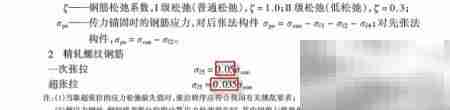

13、关于预应力钢束松弛损失的具体条文要求详见下述规范内容，其中加框标注部分即为桥博软件中需直接输入的松弛率数值。
