颜色图与坐标对应关系详解

本文深入解析了MATLAB中Patch图形对象的颜色映射机制，重点阐明CData数组（即C矩阵）如何通过其维度结构（m×n）与顶点坐标一一对应，精准控制每个面各顶点在colormap中的颜色索引，并支持顶点着色与插值渲染（如FaceColor='interp'），配合colorbar实现直观的色彩可视化，是掌握三维曲面着色原理与实践操作的关键指南。

当使用 x、y、z 坐标数组构建 Patch 对象时，其 CData 属性会存储一个索引数组 C，该数组用于建立颜色映射表与补片表面颜色之间的对应关系。若需为补片赋予色彩，必须将 C 配置为符合特定结构的数值矩阵，其元素值将直接影响各面在当前 colormap 下所呈现的具体色调。

1、 输入相应命令行指令

2、 指定 X、Y、C 数据的维度大小。

3、 执行命令行输入：

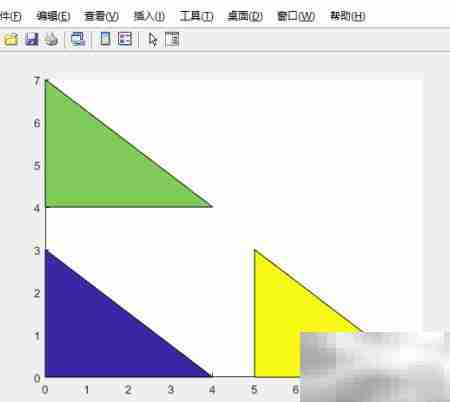

4、 创建一个三维补丁图形对象。

5、 输入对应命令行指令

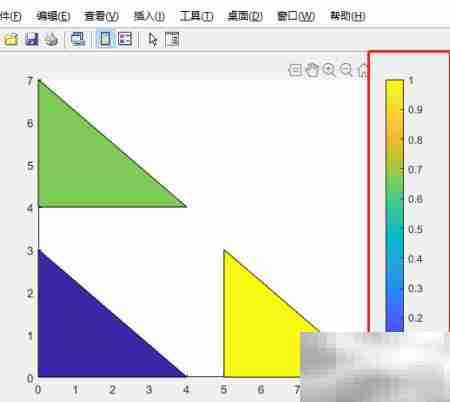

6、 添加颜色条（colorbar）以可视化色值映射。

7、 若采用顶点着色方式，则 C 必须是一个具有明确维度和取值规则的数组。

8、 C 是一个 m×n 的矩阵，其中 m 表示单个面所含顶点数，n 表示补片中面的总数量。

9、 元素 C(i,j) 控制第 j 个面的第 i 个顶点处的颜色索引。

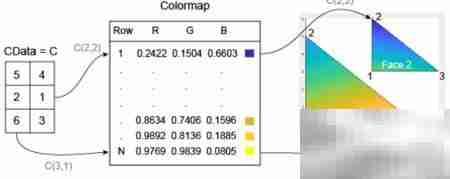

10、 下图示意了 C 数组、颜色映射表以及六个顶点位置之间的关联：C(i,j) 的值决定了坐标点 (X(i,j), Y(i,j)) 上顶点所对应的显示颜色。

11、 输入相关命令行指令

12、 清除当前图形窗口（clf）

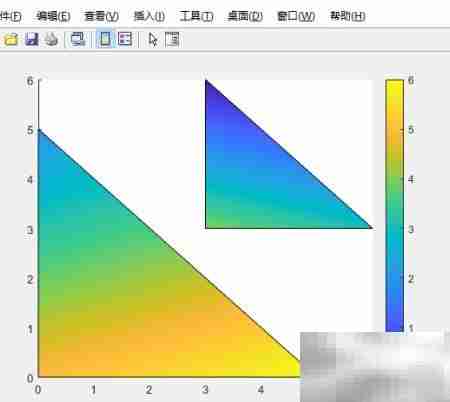

13、 此段代码用于绘制图中所示的 Patch 图形，并通过设置 FaceColor 属性为 'interp'，使相邻顶点间的颜色实现连续插值与自然融合。
