AD如何批量修改元件文本格式

本文详解了在Altium Designer原理图中高效批量修改元件文本格式（如字体、字号、颜色）的实用操作流程，通过右键调用“Find Similar Objects”精准筛选同类文字对象，结合SCH Inspector面板一键同步设置，全程无需逐一手动调整，显著提升设计效率；同时贴心提示了Inspector面板调出方式及过滤器误启导致的灰色显示问题与快捷解决方法（Shift+C或点击漏斗图标），让初学者也能快速上手、零失误完成专业级文本样式统一。

分享在Altium Designer原理图中快速修改文字大小、字体与颜色的实用技巧，步骤清晰、操作便捷。

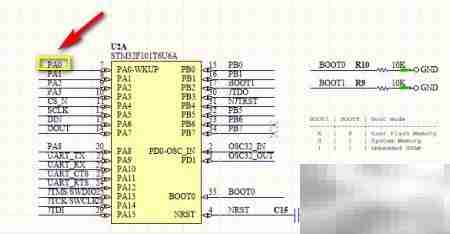

1、打开原理图编辑环境，定位到需要调整的文字，右键单击该文字即可触发字体设置选项。

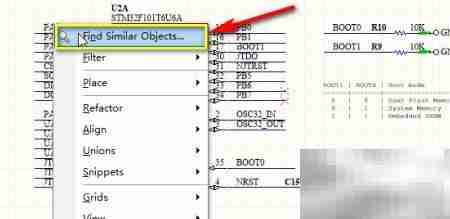

2、在右键菜单中选择“Find Similar Objects”，进入批量筛选设置界面。

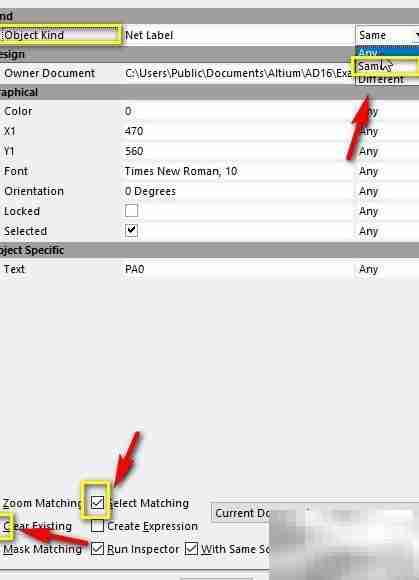

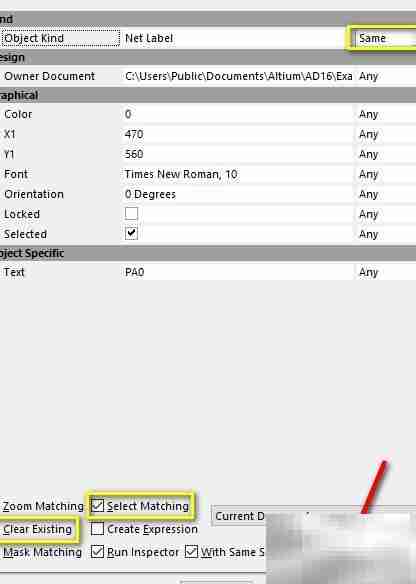

3、于Object Kind下拉框中选择“Same”，同时勾选“Select Matching”和“Reset Existing Selection”两项，最后点击OK执行筛选。

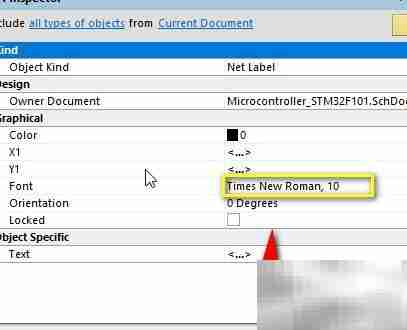

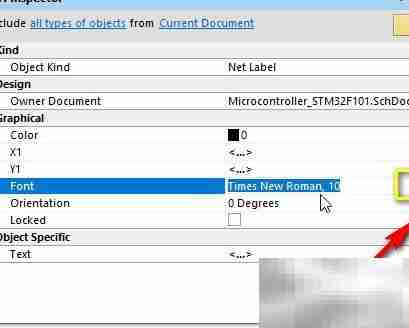

4、此时SCH Inspector面板将自动弹出（若未显示，可点击界面底部工具栏中的“SCH”标签页，再选择“SCH Inspector”开启），在Font属性栏右侧点击当前字体名称进行编辑。

5、点击Font右侧的“…”按钮，调出字体设置对话框。

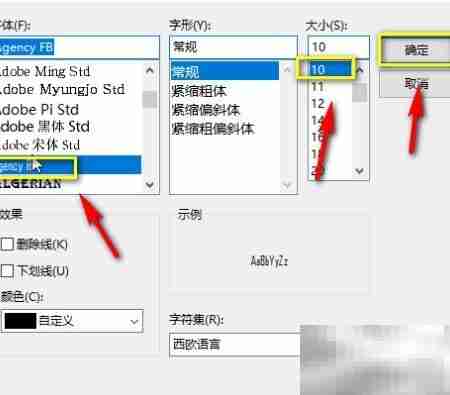

6、在弹出窗口中自由设定所需字体类型、字号大小及文字颜色，确认后立即生效，效果如图所示。

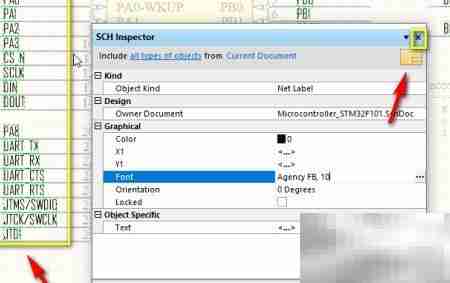

7、所有匹配对象的文字样式已同步更新完成，关闭SCH Inspector面板即可继续后续设计工作，最终效果如下图。

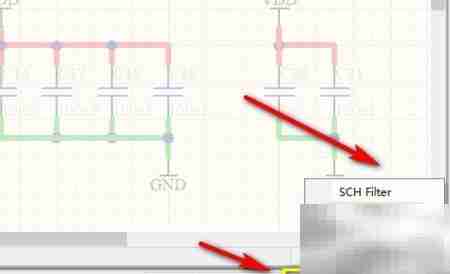

8、如SCH Inspector未出现在界面中，可点击底部状态栏的“SCH”按钮将其唤出，操作示意如下。

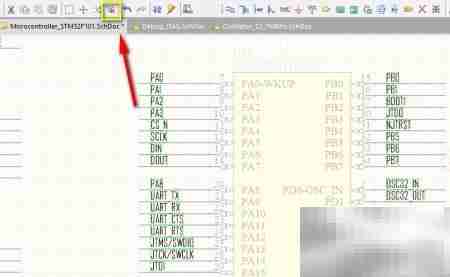

9、修改完成后若原理图元素呈灰色显示，说明过滤器处于启用状态，只需按下Shift+C快捷键，或点击顶部工具栏的漏斗图标关闭Filter，即可恢复正常视图。
