智能照明系统通用架构详解

1、 在本地网络环境下，主控服务器作为核心管理节点，通过标准化接口协议模块与底层各类功能组件建立连接，包括实时时钟模块、人机交互控制面板以及继电器驱动输出单元等；所有设备均依托同一总线进行数据交换与协同控制，构成稳定可靠的局域控制体系。

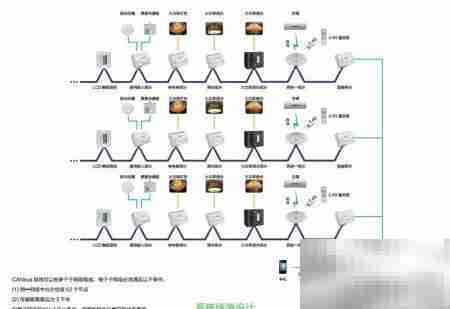

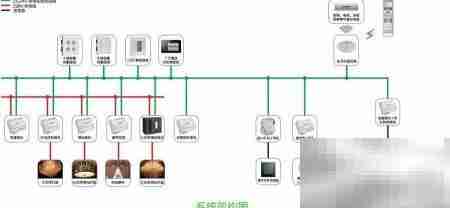

2、 当需扩展至广域网远程访问或支持智能手机、平板等移动终端操控时，应在主控服务器与接口协议模块之间部署网络路由器，其余系统拓扑结构维持不变。各功能子模块（如时钟、控制面板、继电器输出等）仍统一经由接口协议模块与主机完成指令交互与状态反馈，全部节点沿总线互联，构建出具备扩展能力的集中式智能照明控制框架。具体系统布线方案如下图所示。

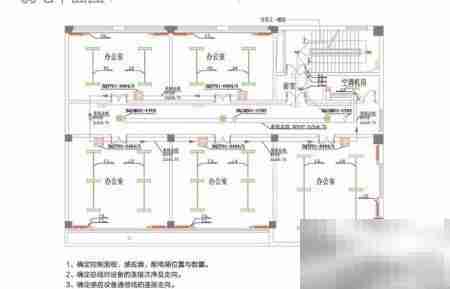

3、 室内弱电系统平面布置图及智能照明线路敷设路径示意。

4、 配电箱内部布线形式会因所选功能模块种类与数量不同而略有调整，但整体系统层级关系与连接逻辑保持高度一致。

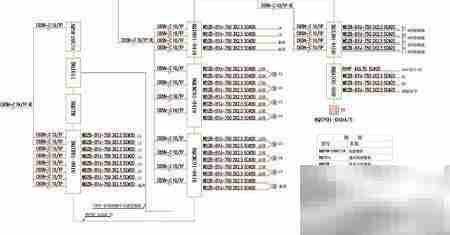

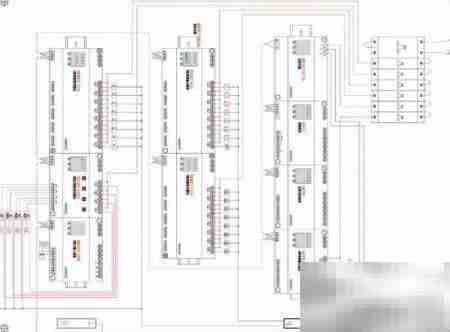

5、 照明专用配电箱中各模块的标准接线关系示意图。

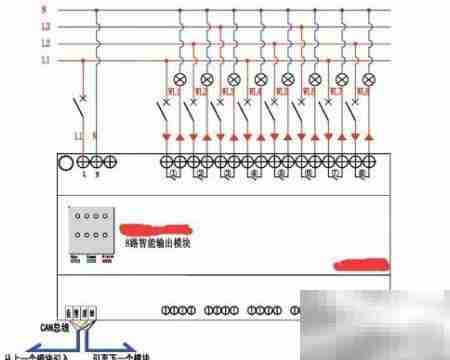

6、 典型八路输出单体模块的内部接线原理图。
