数码管使用教程详解

数码管作为电子设备中常见且实用的基础显示元件，凭借清晰高亮的数字与符号显示能力，广泛应用于交通灯倒计时、电磁炉界面、电子万年历等场景；本文深入浅出地解析其LED七段结构原理、共阴/共阳驱动方式、动态扫描多路控制技巧，并客观指出其功耗较高、不适配低功耗便携设备的局限性，助你真正掌握这一“看得见”的硬件核心技能。

数码管在日常生活中用途十分普遍，比如交通灯的倒计时显示、电磁炉的时间设定界面等。本文将围绕数码管的工作原理及其规范使用方法展开讲解，助力大家更深入地掌握并灵活运用这一基础显示元件。

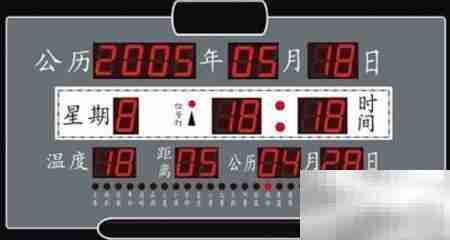

1、 电子万年历常借助数码管来呈现年月日、星期等时间信息，凭借其显示清晰、辨识度高的特点，被大量集成于各类消费类电子设备中。

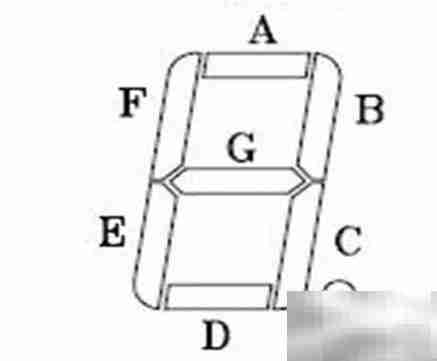

2、 数码管本质上是由若干个发光二极管（LED）组合而成，以常见的“8”字形数码管为例，它由七段彼此独立的发光单元构成，每一段即为一个可单独控制亮灭的LED。

3、 在实际运行过程中，通过有选择性地点亮不同段落的LED，即可组合出所需的数字或符号，实现多样化字符显示。

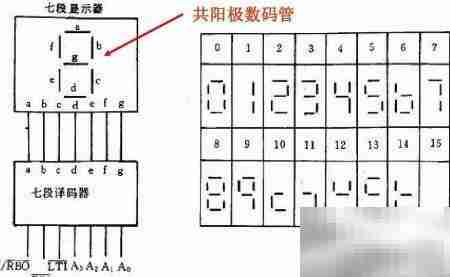

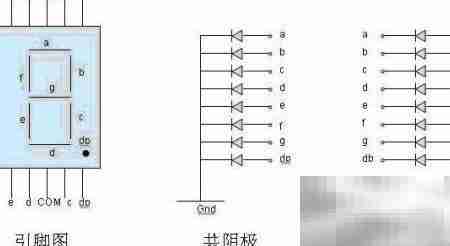

4、 根据内部连接方式的不同，数码管主要分为共阴极型与共阳极型两类：前者将所有LED的负极统一引出，后者则将正极集中连接；只需对公共端和各段引脚施加合适电平，即可完成驱动，有利于简化电路设计并降低MCU IO资源占用。

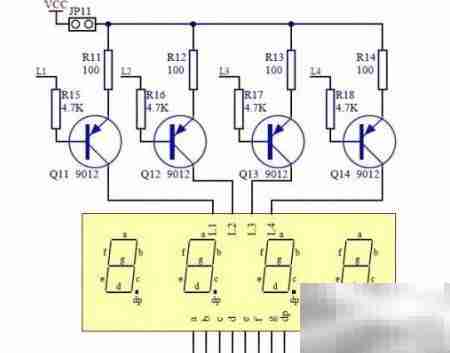

5、 当系统需驱动多位数码管时，多采用动态扫描方式工作，既节省硬件接口数量，又可通过专用显示驱动芯片或串行移位寄存器进一步优化控制逻辑。

6、 数码管具备高亮度、强可视性等优势，但因其每个显示段均由独立LED组成，整体功耗相对较高，因此在依赖电池供电的便携式设备中应用较为有限。
