HyperMesh强制位移添加方法详解

小伙伴们对文章编程感兴趣吗？是否正在学习相关知识点？如果是，那么本文《HyperMesh强制位移添加教程》，就很适合你，本篇文章讲解的知识点主要包括。在之后的文章中也会多多分享相关知识点，希望对大家的知识积累有所帮助！

教你熟练运用HyperMesh实现强制位移加载的关键步骤与实用技巧。

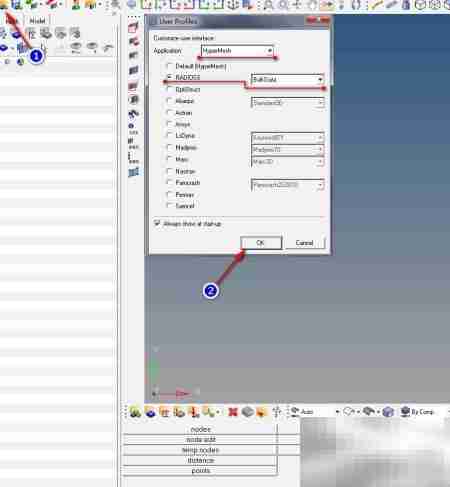

1、 启动HyperMesh软件后，在用户界面配置窗口中，依次勾选HyperMesh、RADIOSS以及BulkData三个模块选项，确认无误后点击“确定”，关闭配置对话框，进入主操作界面。

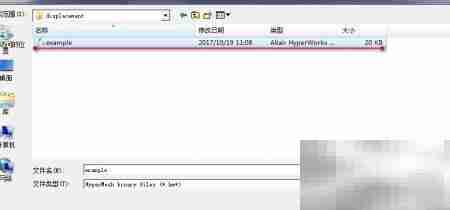

2、 在标准工具栏的集成面板中，点击“打开模型”按钮，随后在系统弹出的文件选择窗口中，定位并选中已准备好的板状结构模型文件。你也可以临时创建一个20×100单位的矩形几何体，并完成网格划分，设定单元尺寸为5单位，最后点击“打开”完成模型导入。

3、 进入收集器管理面板，点击“加载收集器”按钮，跳转至载荷集设置界面。勾选“创建新收集器”，将名称命名为SPC，颜色设为黄色；右侧卡片图像类型选择“无”，全部配置完成后点击“创建”，即可成功建立用于约束定义的专用载荷集。

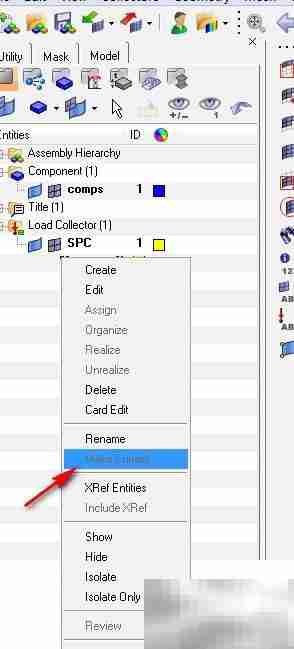

4、 在左侧模型树中展开“Load Collector”节点，右键单击SPC项，在下拉菜单中检查其是否处于“当前”状态。虽然新建载荷集默认即为当前项，但在项目复杂度提升后，务必手动确认，防止后续约束误加至其他收集器中，保障建模逻辑清晰准确。

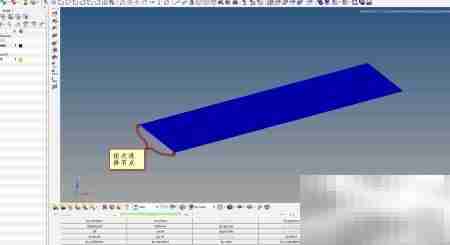

5、 点击顶部菜单栏“Analysis”→“Constraints”，进入约束定义模块。勾选“Create”模式，并将目标类型切换为“Nodes”。接着右键选择节点选取方式，点击“By Path”，再于板件一侧边缘的起点与终点各单击一次，系统将自动高亮并选中整条边线上的所有节点。

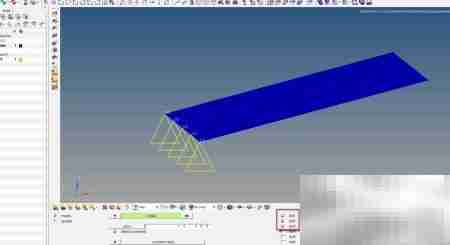

6、 在参数设置区域，依次激活dof1、dof2和dof3复选框，表示对所选节点施加x、y、z三向平动约束；其中将dof3对应的数值修改为10mm，代表在全局Z轴正方向施加大小为10mm的刚性位移；全部设定完毕后点击“Create”按钮，完成强制位移的加载操作。
