本文详细讲解周立功USB_CAN设备配套上位机软件CANTest的操作流程，涵盖从安装到实际应用的全过程，帮助用户快速熟悉软件界面与核心功能，显著提升CAN总线通信调试及数据监控效率，适用于入门级用户与现场工程技术人员参考学习。

1、 CANTest测试软件的安装包名为CANTest_Setup_Vx.xx.exe，既可从产品附带光盘中获取，也支持通过官网或授权渠道下载。安装完成后，软件主界面将如图所示呈现。

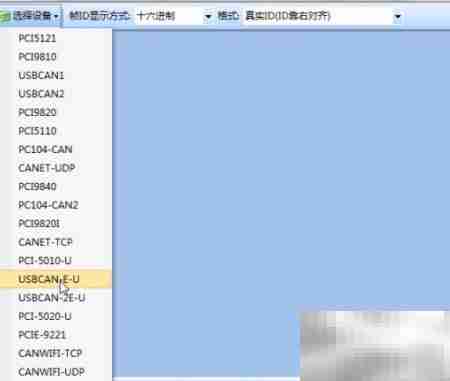

2、 使用前需在顶部菜单栏中指定所连接的硬件型号，本例以USBCAN-E-U设备为例进行演示，具体操作步骤如下图所示。

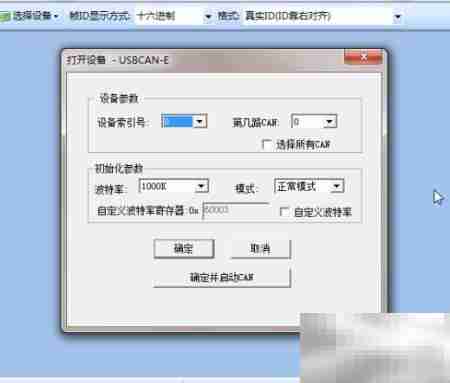

3、 确认设备类型后，系统将自动弹出“打开设备”对话框，界面如下所示。

4、 在该对话框中，用户可选择目标设备的索引编号与对应通道号，并完成CAN波特率等初始化参数设置；点击“打开设备”按钮即可进入设备控制界面；若勾选“打开并启动CAN通道”，则在进入界面的同时自动完成设备连接与通道激活，实现一键快速启动。

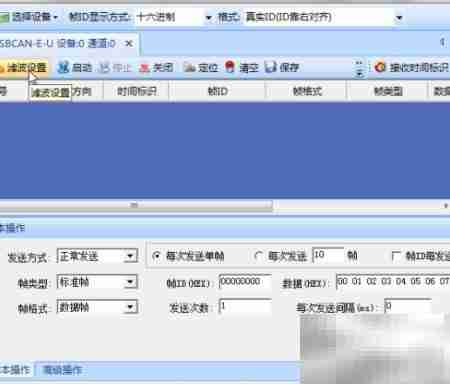

5、 进入设备操作主界面后，可通过点击“滤波设置”按钮进行接收过滤规则配置；如无需启用滤波功能，此步骤可直接跳过。相关操作界面如下图所示。

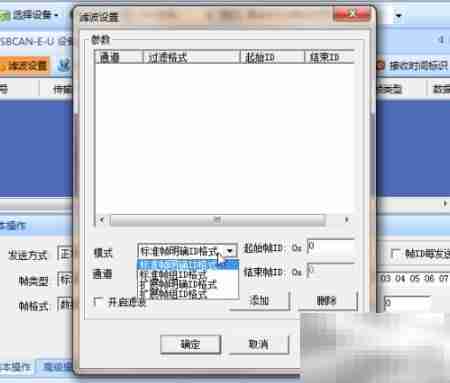

6、 此时将弹出滤波配置窗口，界面布局如下图所示。

7、 首先需设定滤波工作模式（标准帧/扩展帧/全接收等），随后根据实际需求配置ID范围及掩码参数，从而精准筛选所需接收的CAN报文。

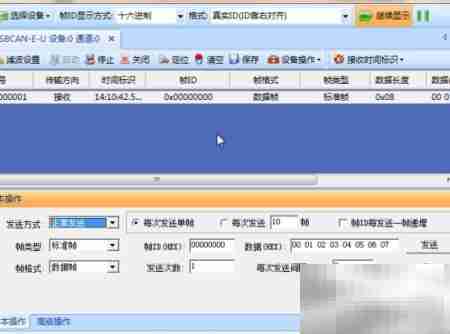

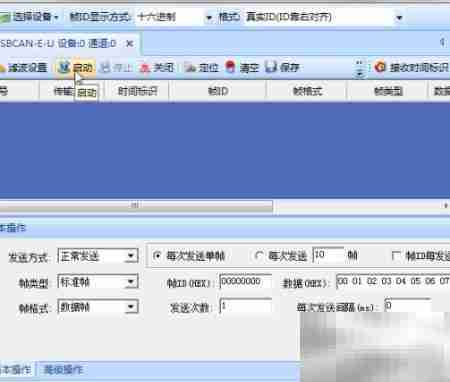

8、 点击“启动CAN通道”按钮后，设备开始实时接收总线数据，所有接收到的有效帧将按时间顺序动态显示于下方数据列表区域，效果如下图所示。

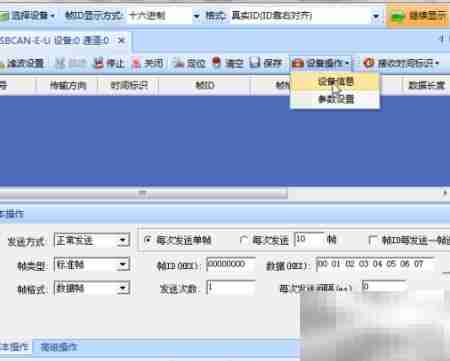

9、 CAN通道成功运行后，可通过菜单栏【设备】→【设备信息】查看当前连接设备的型号、固件版本、序列号、通道状态等关键参数，界面如下图所示。

10、 启动CANTest软件后，依次完成设备类型选择、参数配置与设备开启操作，即可进入正常通信状态。

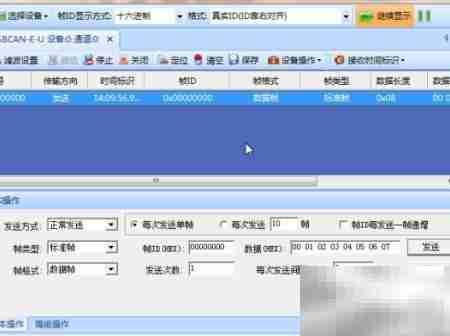

11、 CAN通道启用后，可在发送区域填写待发送帧的各项属性，包括ID、数据长度、数据内容、帧格式（标准/扩展）、远程帧标识等；设置完毕后点击“发送”按钮即可将数据帧发出。其中，“自收自发”模式允许本机回环接收自身发送的数据，便于本地闭环验证；而在真实车载或工业环境中，应选用“正常发送”模式，确保通信行为符合物理总线逻辑，防止误触发或干扰其他节点，保障通信可靠性与数据一致性。

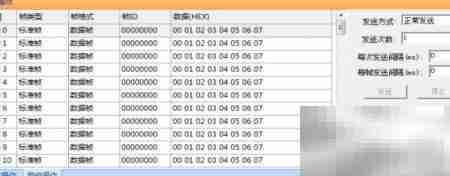

12、 切换至“定时发送”标签页，可批量定义最多100条不同结构的CAN帧，并分别设定每帧的发送周期、单次循环内各帧间的间隔时间，以及多批次发送之间的延时参数，详细配置界面如下图所示。

13、 实际收发交互效果示意如下图所示。

14、 在执行长时间连续报文捕获任务时，建议提前启用“自动保存日志”功能。当内存缓冲区满载后，系统将自动将已缓存数据导出为CSV格式文件并写入指定磁盘路径，同时清空缓冲区以维持持续记录能力。生成的文件名默认采用递增编号机制（如Log_001.csv、Log_002.csv…）。该功能必须在开始记录前开启，且保存目录不可设置为系统盘（如C盘），以防因权限或空间限制导致保存失败。点击“停止自动保存”后，系统将终止后续日志转存动作，当前界面如下图所示。
