1、 null

2、 VGA 是一种视频传输标准

3、 VGA（Video Graphics Array，视频图形阵列）由 IBM 公司于 1987 年正式发布，最初随其 PS/2（Personal System/2，个人系统 2）系列计算机一同推出。该标准定义了一种模拟视频信号接口规范，支持当时较高的显示分辨率，长期作为显卡与显示器之间最主流的连接方式之一。

4、 扩展资料

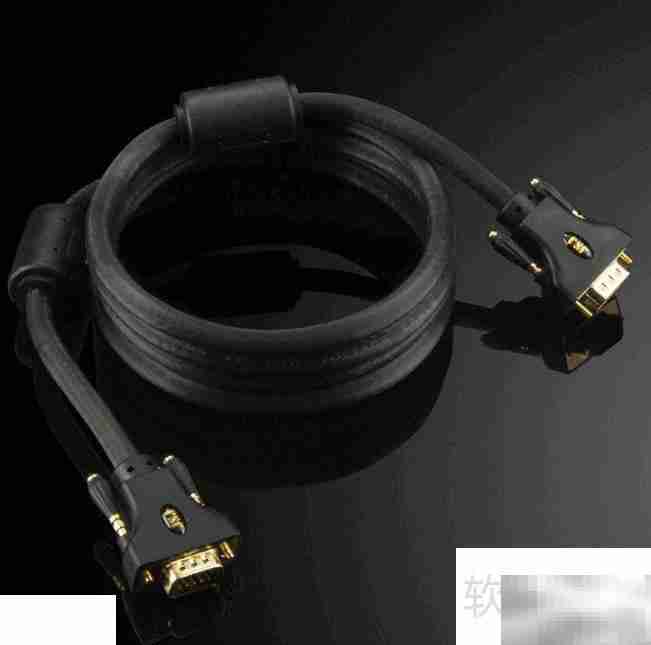

5、 VGA 接口全称“视频图形阵列”，也常被称为 D-Sub 接口，属于典型的模拟视频输出端口，广泛应用于早期及部分现代显示设备中。

6、 VGA 即视频图形阵列（Video Graphics Array），亦称 D-Sub 接口，采用 D 型外壳结构，具备非对称设计的 15 针插头，引脚分为三排，每排 5 个，专为模拟视频信号传输而设计。

7、 VGA 接口共含 15 个金属针脚，呈 3×5 排列，是显卡上历史最悠久、应用最广泛的视频输出接口之一。它负责传输红（R）、绿（G）、蓝（B）三路模拟基色信号，以及水平同步（H-Sync）和垂直同步（V-Sync）信号，从而完成图像数据的完整输出。

8、 VGA 接口上的针脚通常标有数字编号，如 1、5、6、10、11、15 等；若无明确标识，可依据物理位置按标准排列顺序进行识别。

9、 VGA 接口的 15 个针脚功能定义如下：

10、 红色模拟信号线（R），源自拆解的 HP 品牌 VGA 数据线中的粉红色导线。

11、 绿色模拟信号线（G），取自拆解 VGA 线缆内部的浅绿色绝缘导线。

12、 蓝色模拟信号线（B），对应 VGA 线缆中浅蓝色绝缘层包裹的芯线。

13、 地址识别位 ID2（部分厂商定义为 RES 或保留位），用于辅助识别显示器类型或配置信息。

14、 自检信号（SELF-TEST），因不同制造商实现方式不同，多数情况下直接接地；实测拆解的 VGA 线中，黑色导线即为此功能所用的地线。

15、 红色通道接地（R GND），在实际线材中，第 4、6、7、8、11 号针脚常通过屏蔽层并联后统一接入地线。

16、 绿色通道接地（G GND）

17、 蓝色通道接地（B GND）

18、 保留引脚（Reserved），各厂商定义存在差异；实测某款 VGA 线中，黄色导线连接此位置（KEY —— 具体含义尚不统一）。

19、 数字地（Digital Ground），在部分 VGA 线材中由红色导线承担该功能。

20、 显示器识别位 ID0（Monitor ID Bit 0），用于标识显示器基础类型。

21、 显示器识别位 ID1（Monitor ID Bit 1），拆解 VGA 数据线可见绿色导线与此针脚相连。

22、 行同步信号（H-Sync），通过拆解 VGA 线缆所得白色导线实现。

23、 场同步信号（V-Sync），对应线材中棕色绝缘层包裹的芯线。

24、 显示器识别位 ID3（Monitor ID Bit 3），实测来自 VGA 数据线中的橙色导线。
