蓝牙技术既能作为接收端（例如蓝牙耳机），也能作为发射端（如USB蓝牙适配器），针对不同应用场景需选用相应的开发工具包。本文以CSR8670芯片为例，结合ADK3.5开发环境，指导初学者如何着手开发蓝牙发射模块。由于目标是实现音频发射功能，因此在实际操作中还需配备一副蓝牙耳机用于接收测试，相关设备将在后续步骤中说明。本教程面向入门用户，内容侧重基础操作流程，不深入探讨SDK的复杂细节。读者只需按步骤进行，若在实施过程中遇到疑问，欢迎在下方评论区反馈交流。

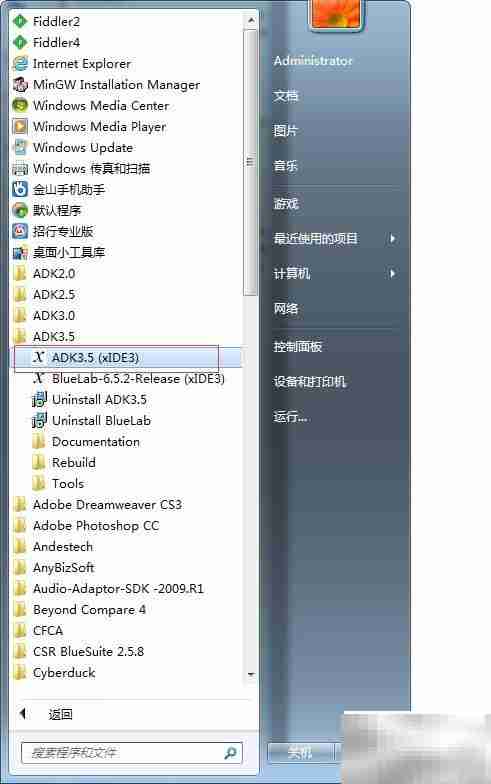

1、 假设已安装ADK3.5，若未安装请先完成安装。打开开始菜单，找到ADK3.5中的xIDE3软件并启动，具体操作所示。

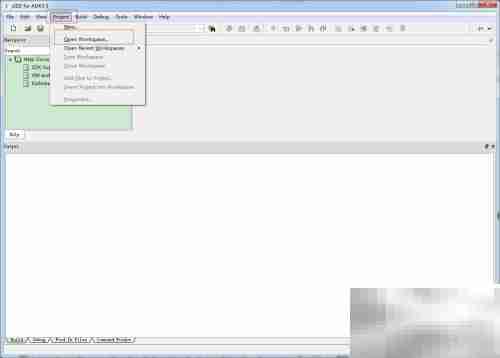

2、 打开xIDE后，通过Project菜单中的Open Workspace...功能，可导入所需工程文件。

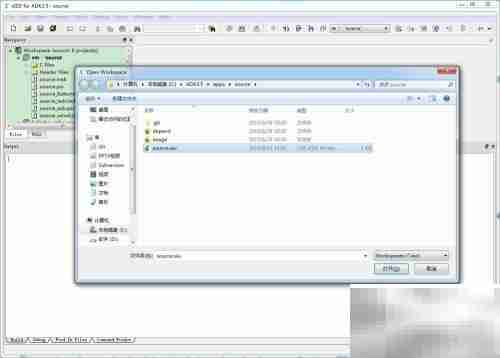

3、 由于需要进行发射操作，应进入ADK3.5安装目录中的工程文件夹，路径为appssource，找到名为source.xiw的文件，选中并打开该文件以继续后续步骤。

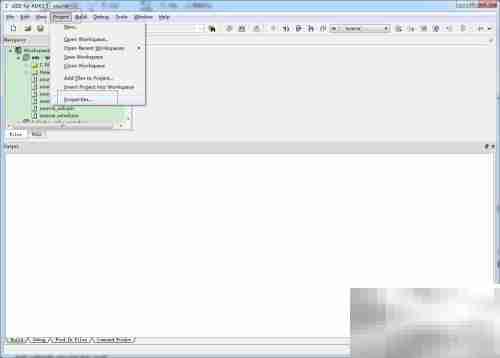

4、 该发射模块接收音频信号作为输入，而工程文件默认设置为USB模式输入，因此需调整工程属性。请打开Project菜单中的Properties选项，进入工程属性设置界面，按要求进行修改即可完成配置。

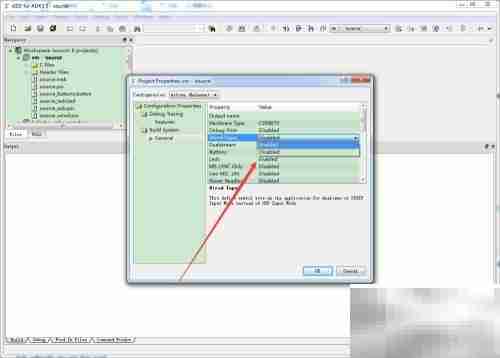

5、 在工程属性对话框中，找到Wired Input选项，将其从默认的Disabled状态更改为Enabled，并按所示图示完成配置。

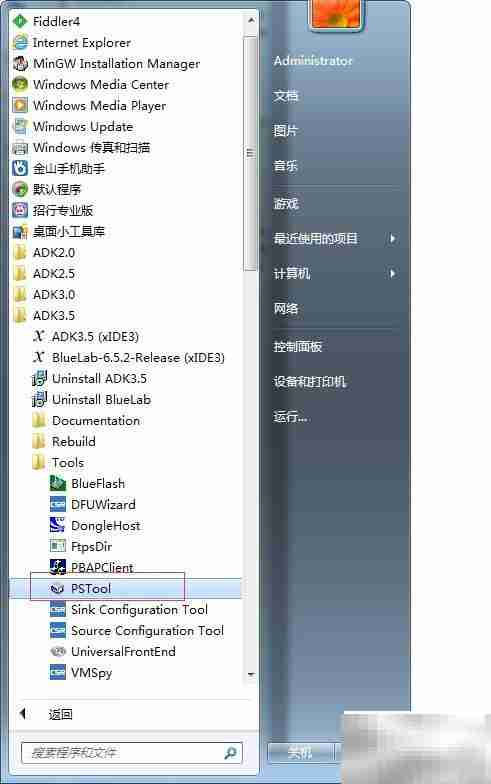

6、 接下来需利用PSTool工具对模块进行配置。连接开发板后，在开始菜单的ADK3.5目录中找到PSTool并启动，具体连接方式较为简单，此处不再详述。

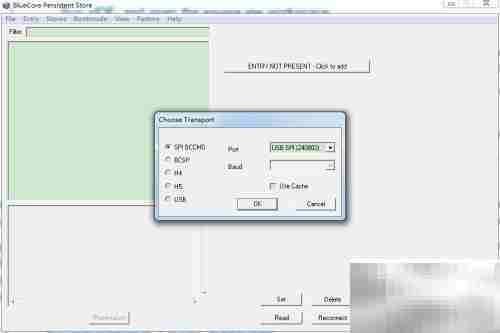

7、 打开工具后会提示选择连接方式，此处选用SPI-USB模式，故选择第一项，具体设置参考下图，用户可根据实际情况自行调整配置。

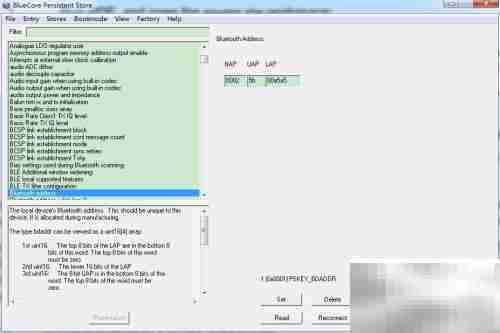

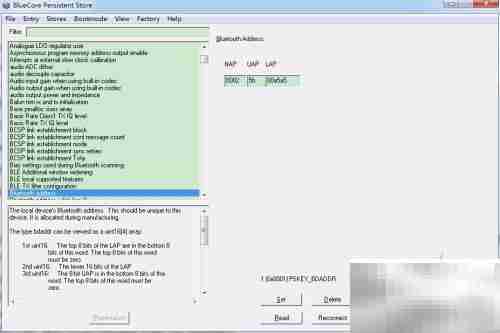

8、 连接成功后，PSTool将读取板子的默认数据，并自动跳转至蓝牙地址配置页面，所示。

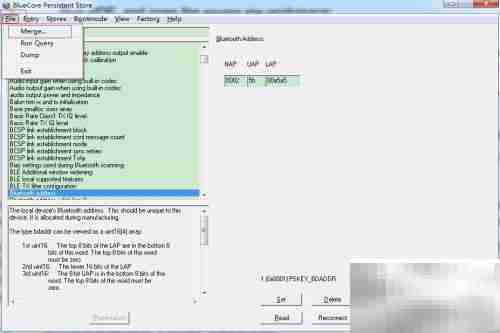

9、 通过File菜单选择Merge...功能，将两个psr文件——source.psr和source_analogue.psr，依次合并到开发板的配置中，完成配置项的集成。

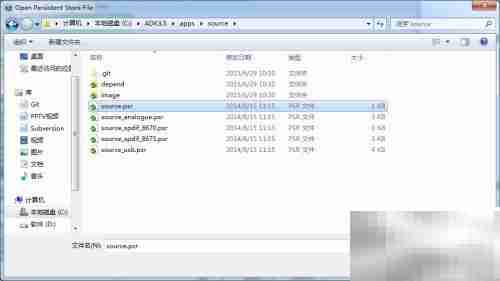

10、 首先需合并source.psr文件，进入appssource目录，找到其中的source.psr文件，选中并点击打开，系统将自动将其写入开发板，完成文件导入过程。

11、 接下来需合并的文件与输入方式相关，因选用模拟音频输入，故应选择source_analogue.psr文件，路径与之前相同，打开后系统将自动将其写入开发板。

12、 发射时可选用三种输入方式：USB模式、模拟音频输入和数字音频输入。不同输入方式对应不同的文件下载选择，具体所示。

13、 下载完成后，需对模块进行复位操作，以使先前配置生效。所示，可点击Reset&Close实现复位，也可选择Reset BC进行复位，两者的区别在于后者不会关闭PSTool工具，便于后续操作。

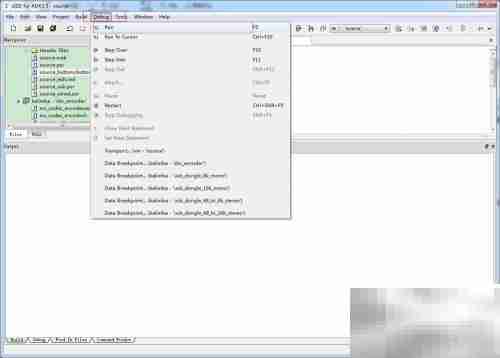

14、 接下来进行工程编译并下载至开发板，所示，点击Debug菜单中的Run选项，系统将自动完成编译并把程序烧录到开发板上。

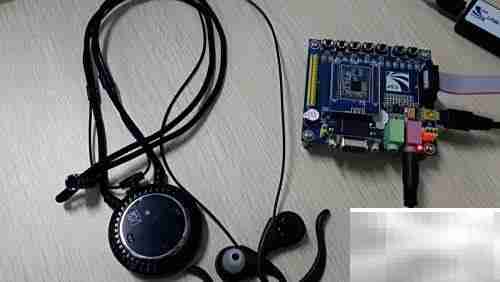

15、 接下来测试发射功能，将蓝牙耳机与开发板蓝牙配对，开发板音频输入端连接手机或电脑，播放音乐后若耳机中能清晰听到声音，说明蓝牙发射功能工作正常。
