DXP在电子科技与工业制造中有着广泛应用。

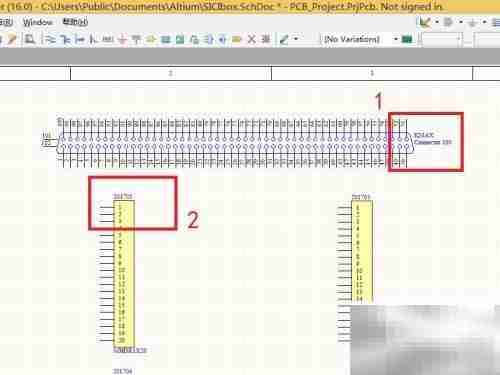

1、 启动DXP并打开原理图文件，图中共有五个元件，分别用红框标记为1、2、3、4、5。

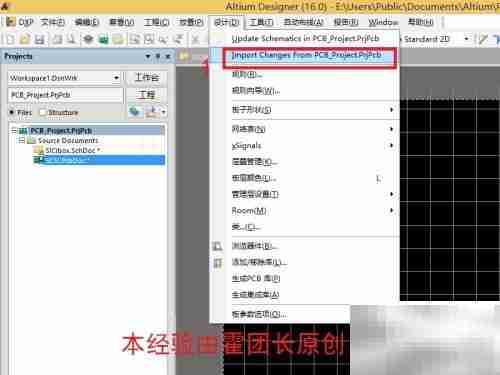

2、 切换至PCB界面，选择菜单栏中的“设计”功能。

3、 点击红框3位置的“导入更改”按钮以展开其子选项。

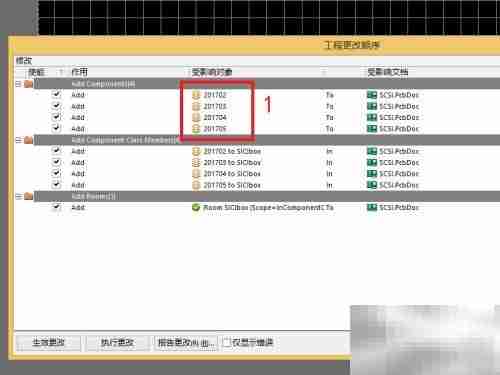

4、 在工程变更列表中，仅列出了四个元件，红框1区域显示缺失一个元件。

5、 此现象明显异常。

6、 经排查发现，KMAX元件未被成功导入，如红框1所示。

7、 而元件201705（红框2）已成功复制。

8、 双击打开201705的属性面板，可见其类型为standard。

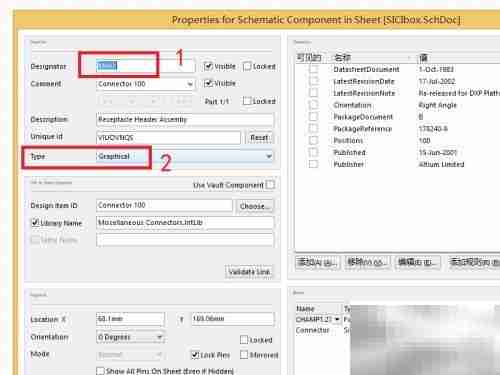

9、 接着查看KMAX元件的属性窗口（红框1），发现其类型设置为“图形化”（红框2所示）。

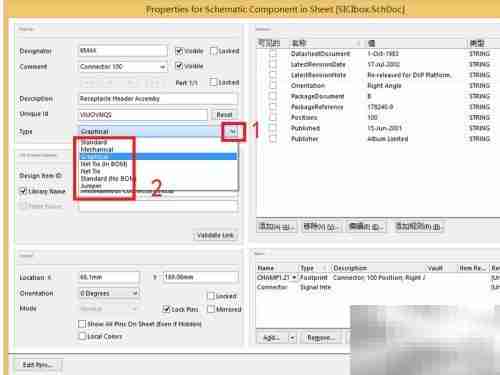

10、 点击类型字段右侧的下拉箭头（红框1）；

11、 从弹出菜单中选择“standard”类型（红框2指示位置）。

12、 最后点击红框3处的“确定”按钮完成设置。

13、 返回PCB界面，再次执行导入更改命令（红框1所示操作）。

14、 此时系统状态发生了改变。

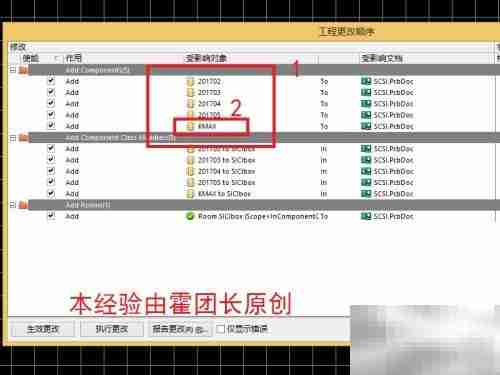

15、 工程变更列表中现在显示共复制了五个元件，位于红框1范围内。

16、 红框2处新增了此前未出现的KMAX标识，表明该元件已成功导入。
