CAD2004线型设置详解

**CAD 2004线型设置教程：提升绘图专业性与精确度** CAD 2004作为一款广泛应用的工程绘图软件，线型设置是区分不同图形元素、提升图纸可读性的关键。本文将详细介绍如何在CAD 2004中加载和配置线型，帮助用户清晰表达设计意图。通过本教程，您将学会打开线型管理器、加载所需的线型（如中心线、虚线等），并将其应用到绘图过程中。掌握这些技巧，能有效提高绘图效率，使您的CAD图纸更专业、更规范。立即学习，轻松玩转CAD 2004线型设置！

CAD 2007作为一款专业的工程绘图工具，凭借其高效的绘图功能和稳定的性能，被广泛应用于各类设计领域。在实际操作中，为了清晰表达不同类型的图形元素，常常需要使用多种线型进行区分，因此熟练掌握线型的设置与加载方法至关重要。以下将逐步介绍如何在CAD 2007中完成线型配置，帮助用户提升绘图的专业性与精确度。

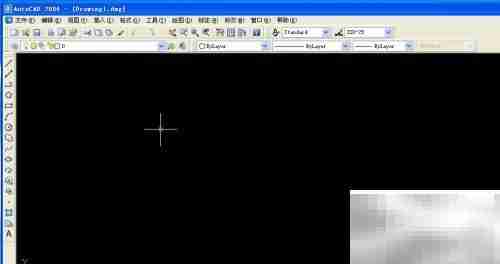

1、 打开CAD 2007软件，进入主操作界面，初始界面如下图所示。

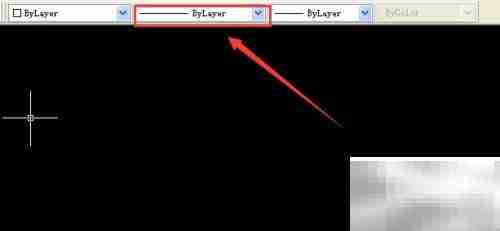

2、 在界面顶部的功能区找到“线型”下拉列表框，其位置如图所示。

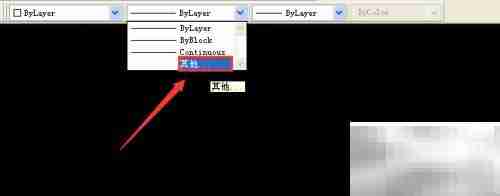

3、 点击线型列表右侧的下拉箭头，在弹出菜单中选择“其他…”选项，操作示意如下。

4、 选择“其他…”后，系统将打开“线型管理器”对话框，界面展示如下。

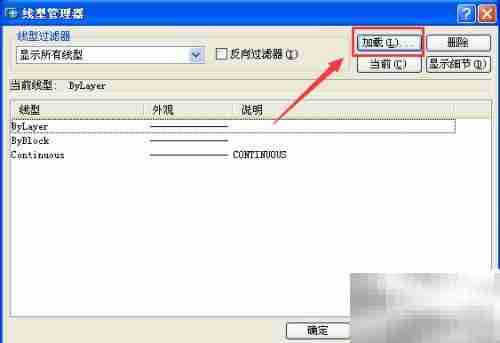

5、 在线型管理器中，找到并点击“加载…”按钮，该按钮位置如图所示。

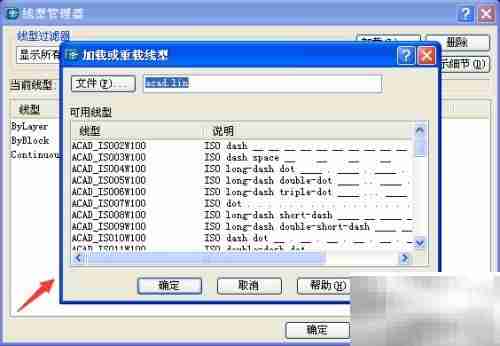

6、 单击“加载…”后，会弹出“加载或重载线型”对话框，具体界面如下图所示。

7、 在该对话框中，从列表里选择所需的线型（如CENTER、DASHED等），点击“确定”，所选线型即被添加到线型管理器中，效果如下图所示。

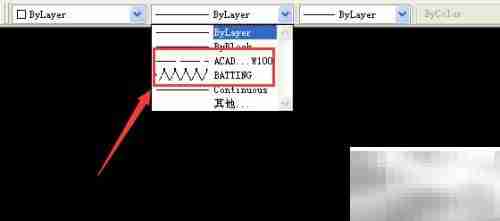

8、 完成线型加载后，点击“线型管理器”中的“确定”按钮，返回主界面。再次打开线型下拉列表，即可看到已成功加载的新线型，显示效果如下图所示。

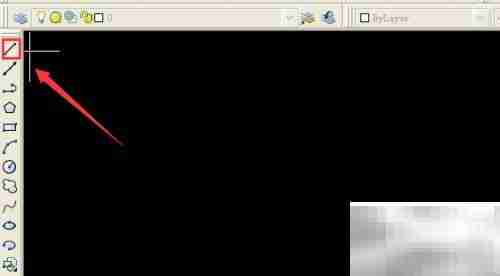

9、 从线型列表中选择刚刚加载的线型，然后在左侧工具栏中点击“直线”命令图标，操作如图所示。

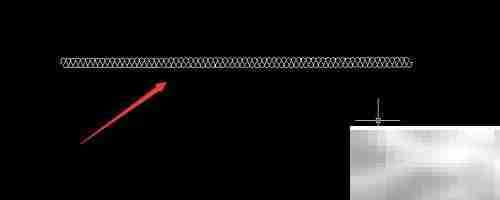

10、 启用直线命令后，在绘图区域任意位置绘制一条线段，此时该线段将自动应用所选线型样式，最终呈现效果如下图所示。
