AMIBIOS高级设置全解析

本文深入解析了AMI BIOS高级设置，旨在帮助用户优化电脑性能。文章详细介绍了高级芯片组配置，包括内存时序的精准调节，如频率响应、延迟表现等。针对内存设置，阐述了SPD信息读取与用户自定义模式的选择，并强调了手动设置的风险与注意事项。此外，还涵盖了内存时钟频率、CAS延迟、行预充电时间、RAS脉冲宽度等关键参数的调整方法，以及AGP相关设置，如工作模式、快写功能、孔径大小等。通过本文，用户能够更深入地了解AMI BIOS的各项高级功能，从而实现系统稳定性与性能的最佳平衡。

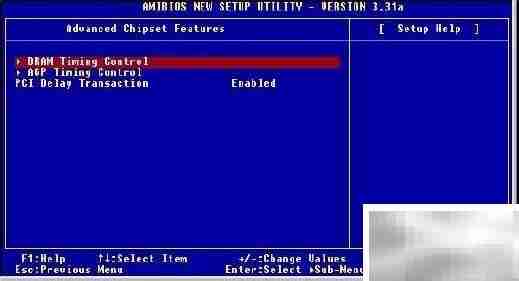

1、深入解析AMI BIOS高级芯片组配置：全面操作指引与设置说明

2、精准调节内存时序，提升频率响应与延迟表现

3、按下回车键进入下级菜单，界面将呈现如下内容。

4、当前计算机系统的实时时钟信息

5、展示当前CPU实际运行的主频数据。

6、内存时钟参数的设定依赖于是否读取内存条上的SPD（串行存在检测）芯片信息。若启用此选项，系统将自动根据SPD中存储的数据配置内存相关参数，包括内存频率、CAS延迟、行预充电时间、RAS脉冲宽度、RAS至CAS延迟以及内存Bank交错模式等。该方式适合大多数普通用户，特别推荐给不熟悉BIOS设置的使用者，可有效避免因手动调整导致的系统不稳定。若选择“用户自定义”模式，则允许用户手动调节上述各项参数，适用于具备一定硬件知识并追求性能极限的进阶用户。但需注意，手动设置存在风险，错误配置可能导致开机失败或系统运行异常。建议在充分理解各参数含义的前提下谨慎操作，以实现系统稳定性与内存性能的最佳平衡。

7、内存时钟频率是决定SDRAM数据传输速率的核心参数。

8、通过此项设置可调整所安装内存的实际工作频率，支持选项包括：200MHz、266MHz、333MHz、400MHz及自动识别模式。关于DDR400内存模块的具体推荐配置，请参考文末附录说明。

9、SDRAM的CAS延迟，即列地址选通有效所需的时间。

10、当SDRAM接收到读取命令后，其响应延迟以时钟周期为单位进行设定，可选值为1.5、2、2.5和3.0个周期。设置为2个周期有助于提高整体性能表现；而设置为3个周期则更有利于增强系统运行的稳定性，用户可根据使用场景灵活选择。

11、行预充电所需的时间，也称为行预充电延迟（tRP）。

12、该选项用于调节行地址选通（RAS）完成前所需的预充电时钟周期数。若预充电时间过短，可能造成内存刷新不完全，进而引发数据错误。此设置仅对同步DRAM生效，可选值为2T或3T，合理配置有助于保障内存稳定运行。

13、RAS脉冲宽度，表示RAS信号持续的有效时间。

14、此设置需依据内存规格调整RAS脉冲宽度对应的时钟周期数。较小的数值可提升DRAM访问速度，提供选项为6T或5T。

15、从行地址选通到列地址选通之间的延迟时间（tRCD）

16、在DRAM完成刷新后，需要分别对行和列进行寻址。本项用于调节从RAS切换到CAS之间的等待周期。较短的延迟可提升内存访问效率。可选设置为3T或2T，数值越低，性能越强。

17、内存Bank交错模式（Bank Interleave），即插槽通道数量配置

18、该设置用于指定SDRAM的工作模式为双通道或四通道。若系统仅安装了16MB SDRAM，建议关闭此功能。可选模式包括：关闭、双通道和四通道。

19、DDR DQS输入延迟，指数据选通信号从发送端传输至接收端的延迟时间。

20、可通过调节DQS延迟来优化数据吞吐效率与系统稳定性，选项包括：Auto、18、08、0E、0F。

21、SDRAM突发长度用于定义一次突发读取操作中连续输出的数据量。当内存接收到初始地址后，会自动预取后续地址的数据，这种机制称为突发模式。要启用该功能，必须设定突发长度，即每次突发传输包含多少个数据单元。该设置使内存内部地址计数器能够正确生成下一个地址，从而加快数据读取速度。突发长度越大，单位时间内传输的数据越多，内存访问效率越高。可选值包括4个四字（4 QW）和8个四字（8 QW），用户可根据系统需求选择最优配置以提升性能。

22、SDRAM 1T指令模式，一种控制内存操作时序的指令方式。

23、该选项用于调整SDRAM控制器的指令执行节奏。启用时，控制器以1T（T代表一个时钟周期）模式运行，响应更快；禁用时则采用2T模式，响应相对缓慢。1T模式在性能上更具优势。用户可在“启用”与“禁用”之间选择，以设定内存控制器的工作节奏，进而影响整体响应效率。

24、高效指令处理，实现快速运算响应

25、此设置用于调控CPU的运行状态。选择“极速”模式可使CPU以最高性能运行，处理数据和指令最为迅速；“快速”模式下运算速度较快；而“正常”模式则降低CPU运行速度，适用于常规办公与日常应用。

26、加速产品从研发阶段向量产落地的进程，全面提升企业运营效率与市场响应能力。

27、任意内存库的读请求均可中断正在进行的突发读取，并允许访问任意列地址。两次读操作之间的最小间隔为一个时钟周期。开启此功能可减少切换延迟，提升系统整体响应速度。提供关闭和开启两种选项供用户选择。

28、AGP时序控制选项，按回车键进入子菜单后，屏幕将显示以下内容。

29、AGP工作模式，即图形加速端口的运行方式

30、为AGP显卡选择合适的运行模式，可选1x、2x、4x或自动识别。只有当显卡本身支持4x模式时才应启用该选项，否则请选择兼容性更好的其他模式。

31、AGP快写功能，显著提升图形数据写入效率。

32、该选项用于开启或关闭AGP快写（Fast Write）功能。启用后，CPU可直接将数据写入显卡显存，无需经过系统内存中转，从而显著提升AGP 4X下的数据传输速率。仅当使用的AGP显卡支持该技术时，才建议开启此功能。

33、支持启用或禁用两种状态切换。

34、AGP孔径大小，直接影响显卡与系统内存间数据交换的带宽与效率。

35、此设置用于设定系统内存中划拨给AGP显卡使用的专用区域大小。所谓“孔径”，是指在PCI内存地址空间内预留的一段专用于图形数据传输的区域。当主时钟周期进入该范围时，数据可直接传输至AGP总线，无需额外地址转换。可选值包括4MB、8MB、16MB、32MB、64MB、128MB和256MB，用户应根据显卡性能及系统负载情况选择合适大小，以优化图形处理性能。

36、AGP主控总线写入时插入一个等待周期的功能控制

37、该设置允许在AGP总线执行写操作时加入一个等待周期，用户可选择启用或禁用，用于微调数据传输时序以适应不同硬件环境。

38、AGP主控总线读取时添加一个等待状态的操作控制

39、在AGP总线读取数据过程中可增加一个等待周期，有助于提升数据传输的稳定性，用户可根据实际情况选择开启或关闭。

40、AGP读取同步功能，确保数据在读取过程中保持一致性与时序准确。

41、此处可设置读同步功能的开关状态，提供开启和关闭两个选项。

42、PCI延迟处理机制，指在PCI总线通信中因外设响应延迟而导致的数据传输停滞现象。

43、芯片组内置32位写入缓存，支持延迟处理周期，能够在ISA总线繁忙时暂存系统与ISA之间的数据，待ISA空闲后再继续传输，从而使PCI总线得以执行其他任务。启用该功能可确保符合PCI 2.1规范要求。该选项提供启用和禁用两种选择，用户可根据系统配置与性能需求进行设定，以优化总线协调能力与整体运行效率。
