**三菱PLC编程仿真技巧与教程：提升自动化控制系统可靠性** 在电气自动化领域，PLC编程的准确性至关重要。本文以三菱PLC编程软件为例，详细讲解如何利用仿真技术进行程序验证，确保控制逻辑的正确性和可靠性。首先，需安装GX Developer-7.08版本和GX Simulator6-C仿真模块，并正确配置。然后，通过创建新工程、编写自锁控制程序、程序转换等步骤，启动仿真功能。在“寄电器内存监视”窗口中，可模拟I/O操作，如启动、停止按钮，观察输出状态，验证程序逻辑。本文通过实例演示，展示了如何使用仿真功能快速发现并修正程序问题，从而提高开发效率，保障自动化控制系统的稳定运行。掌握这些三菱PLC编程仿真技巧，将有效提升电气工程师的专业技能。

在电气自动化领域，PLC编程和程序修改是日常工作的重要组成部分，而程序的准确性往往难以通过肉眼直接判断。为确保逻辑无误，通常需要借助模拟仿真技术进行验证。本文以三菱PLC编程软件为例，详细介绍仿真操作步骤，帮助实现安全、可靠的程序测试。

1、首先需在计算机上安装相应的编程与仿真环境，推荐使用GX Developer-7.08版本配合GX Simulator6-C仿真模块，确保软件兼容并正确配置，为后续的程序编写和仿真运行打下基础。

2、打开已安装的GX Developer编程软件。

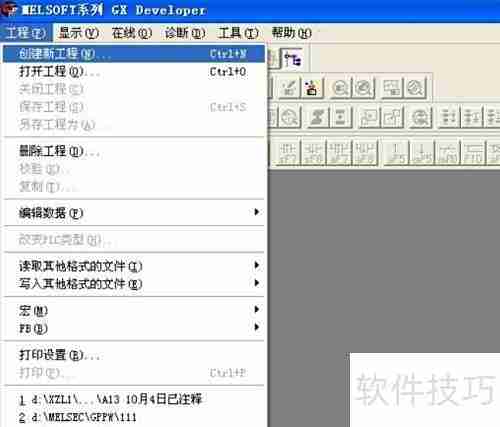

3、进入“工程”菜单，选择“创建新工程”，在弹出界面中设定PLC的系列及具体型号。

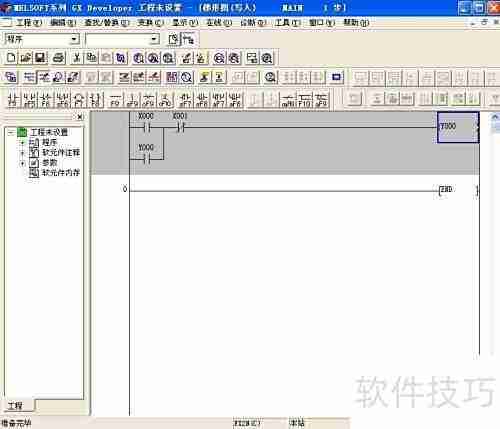

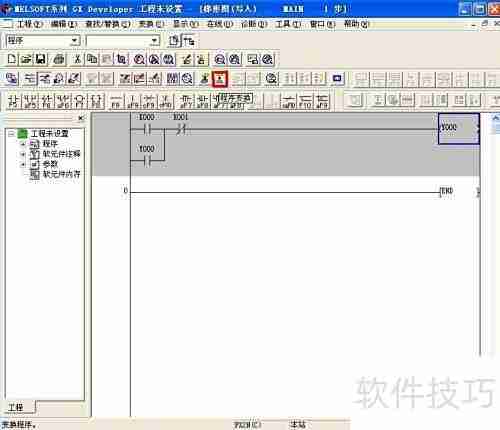

4、编写一段基础的自锁控制程序。完成后，点击工具栏中的“程序转换”按钮，完成语法检查与编译。

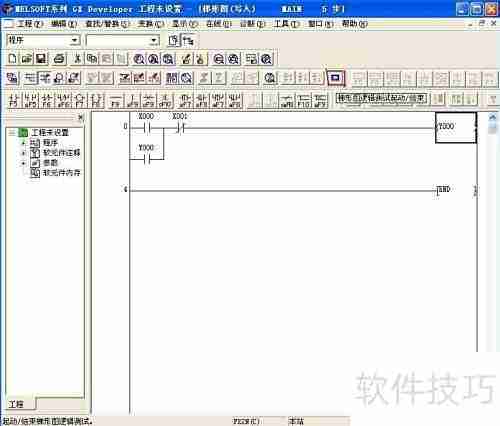

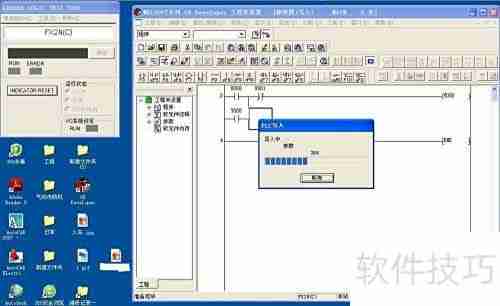

5、转换成功后，启动仿真功能。点击“梯形图逻辑测试”图标，系统将自动把当前程序下载到虚拟PLC中运行。

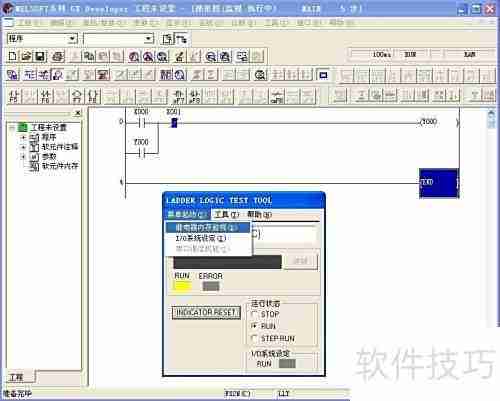

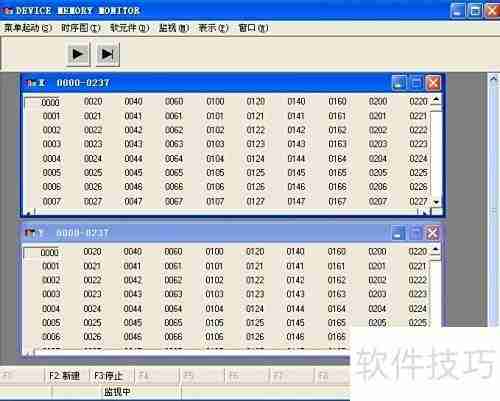

6、程序传输完毕后，打开“寄电器内存监视”窗口，在设置中选择软元件类型X（输入）和Y（输出），即可在仿真界面中看到对应的I/O操作按钮。

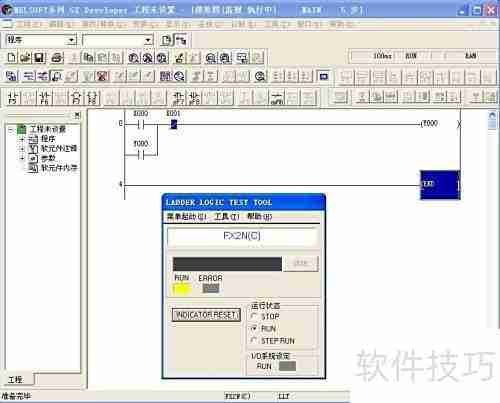

7、在仿真界面上双击X0（启动按钮），Y0输出灯随即点亮，并实现自锁功能。即使再次点击X0使其断开，Y0仍保持导通状态，灯光持续亮起。

8、只有当按下X1（停止按钮）时，Y0才会被切断，灯光熄灭，完成一个完整的启保停控制过程。

9、通过上述仿真操作，可以直观地验证程序逻辑是否正确，整个过程操作简便、响应迅速，有助于及时发现并修正问题，提升开发效率与系统可靠性。
