WebHMI网络负载冗余详解与应用技巧

本文深入解析了WebHMI在网络负载冗余方面的应用，旨在提高GENESIS64系统的远程管理能力和系统高可用性。文章详细阐述了WebHMI高级配置流程，强调在启用网络负载均衡（NLB）前，需确保WebHMI自身功能的正常运行。同时，着重介绍了Windows Server内置的NLB功能，通过构建服务器集群，实现统一的虚拟IP地址访问，从而有效屏蔽单台服务器故障，保障客户端访问的连续性。此外，文章还提供了NLB集群的典型配置示例，包括网络适配器选择、IP地址配置、集群运行模式选择以及端口转发规则设置等关键步骤，并指导用户如何将冗余节点加入集群。最后，强调了数据层面的冗余应由FrameWorX自身机制保障，以及启用NLB后客户端访问地址的更新方法，确保整体系统的稳定、高效与可靠运行。

WebHMI 是一款专为远程管理 GENESIS64 系统设计的工具，尤其适用于无法直接访问服务器的场景，显著提升了操作的便捷性。在构建冗余系统架构时，通常还需对 WebHMI 页面实施冗余部署，以确保系统的高可用性和运行稳定性，保障远程监控与管理的持续畅通。

1、 本应用说明涵盖 WebHMI 的高级配置流程，要求两套系统均已正常启用 WebHMI 功能。为验证其可用性，应使用未安装任何 ICONICS 软件的客户端设备，分别访问两台服务器上的 WebHMI 页面，确认页面均可正常加载。待测试通过后，方可继续后续配置。整个过程依赖于网络连通性及服务器配置的准确性。

2、 在启用网络负载均衡（NLB）前，建议先排查并解决 WebHMI 本身可能存在的故障，避免后续问题排查复杂化，影响系统稳定性和维护效率。

3、 网络负载均衡（NLB）是 Windows Server 提供的一项内置功能，主要用于增强关键业务服务的可用性与扩展能力，特别适用于 Web 类应用。在 WebHMI 应用中，该技术可有效屏蔽单台服务器故障，确保客户端访问不中断。其实现原理是将多台服务器组成集群，并分配一个统一的虚拟 IP 地址，客户端通过该地址访问服务，流量由 NLB 自动分发至集群中的各个节点，实现负载分担和高可用。

4、 所有参与集群的服务器都必须安装网络负载平衡（NLB）功能，才能加入集群。可通过“服务器管理器”中的“添加角色和功能”向导完成安装。待所有服务器完成 NLB 安装后，即可进行集群创建，实现统一访问与集中管理。

5、 集群搭建具备较高的配置灵活性，下文提供一种典型配置示例。操作前建议与 IT 部门沟通确认相关参数设置。此外，集群需使用静态 IP 地址，可能涉及对现有网络环境的调整，因此应提前做好规划与准备。

6、 集群可为多台服务器提供统一的访问入口。配置时，需在集群中的主服务器或备用服务器上启动“网络负载均衡管理器”。

7、 在拟加入集群的服务器上运行网络负载平衡管理器，点击“群集”菜单中的“新建”，即可开始创建新集群。

8、 图1：新建集群示意图

9、 向导将提示连接目标主机，输入计算机名或IP地址后，系统会列出该主机可用的网络适配器。

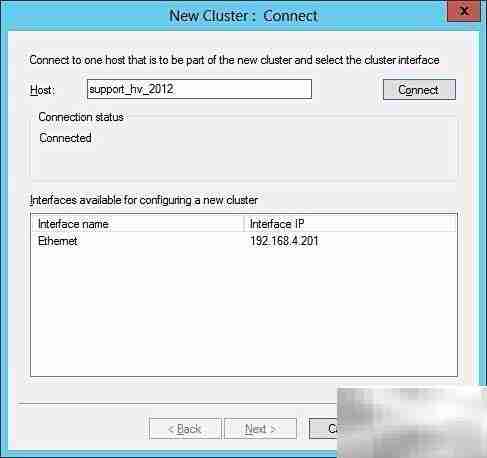

10、 图2：集群配置示意图

11、 选择合适的网络适配器后进入下一步。随后系统将要求为该主机设置一个专用IP地址，用于直接访问该物理服务器。

12、 多数企业IT部门对IP地址分配有严格规范，因此在配置静态IP前务必与相关部门确认，确保符合内部网络策略。

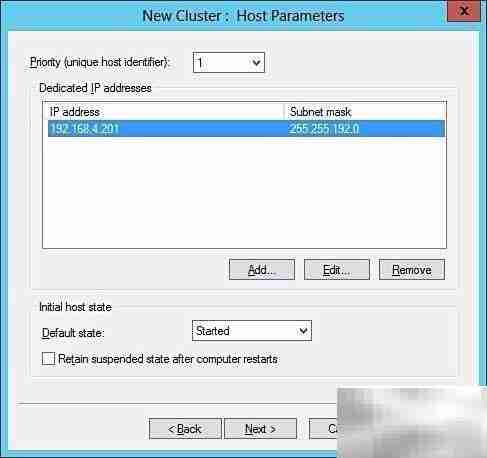

13、 图3：主机IP地址示意图

14、 主机配置完成后，向导将提示输入集群IP地址——这是客户端用于访问 WebHMI 的统一入口地址。请确保该IP在网络中未被占用。配置完成后，进入摘要页面，用户可在此选择集群的工作模式。

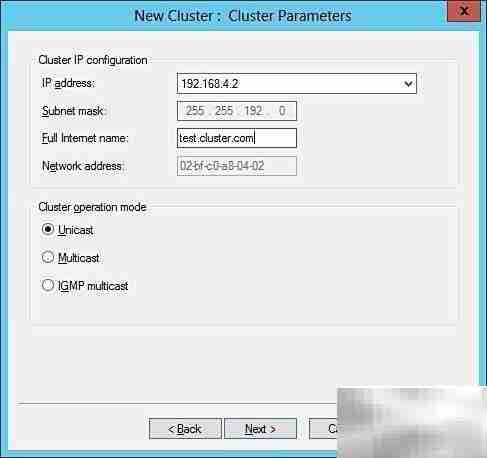

15、 图4：集群配置选项

16、 集群运行模式可根据实际环境选择，但在大多数应用场景下，单播（Unicast）模式已能满足需求。

17、 最后一步是配置端口转发规则，默认设置为转发所有端口，用户可根据安全策略自定义允许的端口范围。

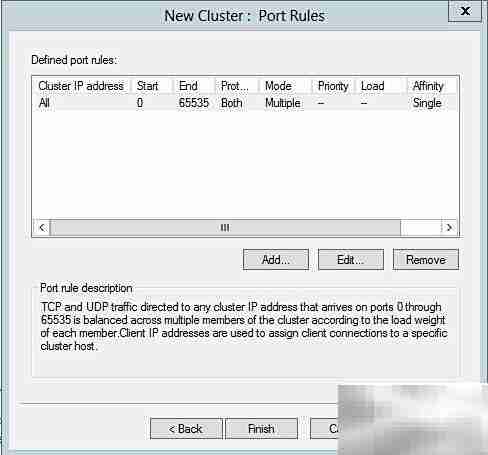

18、 图5：集群端口配置规则

19、 集群创建成功后，只需右键点击集群对象，选择“将主机添加到群集”，即可将第二台服务器（即冗余节点）加入集群。对于后续添加的主机，仅需选择对应网络适配器并配置专用IP即可完成接入。

20、 此阶段无需过多复杂设置，保持配置简洁即可。

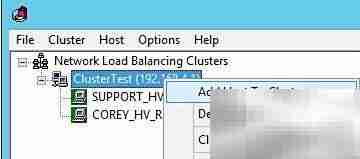

21、 图6：添加更多主机设备

22、 一般情况下，无需对页面显示内容做额外修改。网络负载均衡集群主要为 IIS 提供冗余支持，涵盖 .gdfx、.htm 等页面资源。数据层面的冗余应由 FrameWorX 自身机制保障。只要依据 GENESIS64 冗余配置指南正确设置 FrameWorX 的冗余架构，系统即可稳定运行，无需对前端展示层进行额外调整，确保整体系统的高效与可靠。

23、 启用 NLB 后，客户端访问页面所使用的地址将不再指向原始服务器的计算机名，而是指向集群IP。因此，若直接在浏览器中打开本地保存的 .htm 页面，可能导致加载失败，必须更新地址配置以确保正常访问。

24、 GraphWorX 生成的 .htm 文件默认嵌入目标服务器的计算机名或IP地址。若需更新访问地址，最简便的方法是使用记事本等文本编辑工具打开文件，利用“查找替换”功能，将所有原服务器名称或IP地址统一替换为集群IP地址，即可完成页面访问路径的更新。
