CAM350如何对齐两个图层

**CAM350如何让两个图层重合？掌握PCB设计关键技巧** 在使用CAM350进行PCB设计和生产制造时，图层对齐至关重要。本文将详细介绍如何在CAM350中实现两个图层的精准重合，解决图层偏移问题，确保设计准确性。通过“Edit→Layer→Align”命令，选取合适的基准点，轻松完成图层对齐操作。想了解CAM350图层对齐的具体步骤和技巧吗？赶快阅读本文，提升您的PCB设计效率和质量！

cam350是一款功能强大且广泛应用的制造分析软件，常用于电子线路的设计与生产环节。在使用cam350时，图层是管理设计内容的核心组成部分，而实现两个图层的重合（即对齐或叠加）是一项非常关键的操作。接下来，本文将详细介绍如何在cam350中完成图层对齐的步骤，感兴趣的朋友可以继续阅读了解。

cam350如何实现两个图层重合？具体操作方法如下：

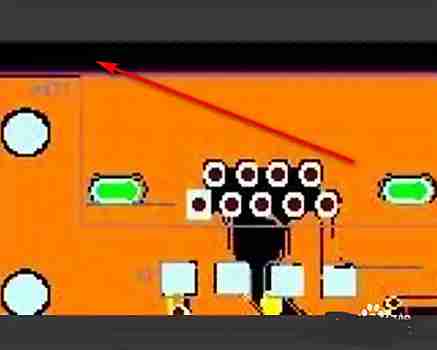

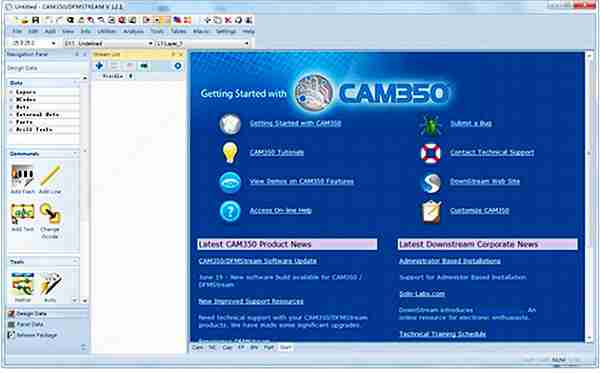

1、启动cam350程序，双击桌面图标进入软件界面。通过“文件”菜单中的“自动导入”功能，加载所需的PCB Gerber文件。导入后，可能会发现各图层之间存在位置偏移。

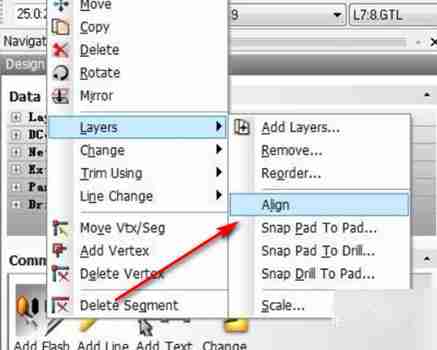

2、点击顶部菜单栏中的“Edit→Layer→Align”命令，开始对图层进行对齐操作。

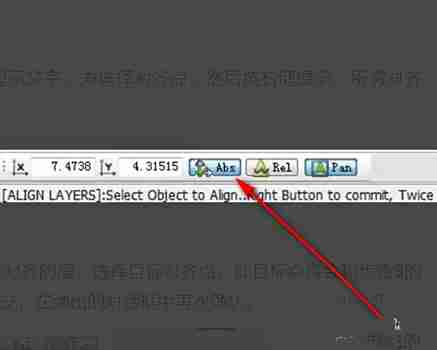

3、注意观察软件底部状态栏的提示信息，依次选择需要对齐的源图层和目标图层，然后选取合适的对齐基准点。设置完成后，连续点击鼠标右键两次以确认操作，并在弹出的确认窗口中再次确认执行。

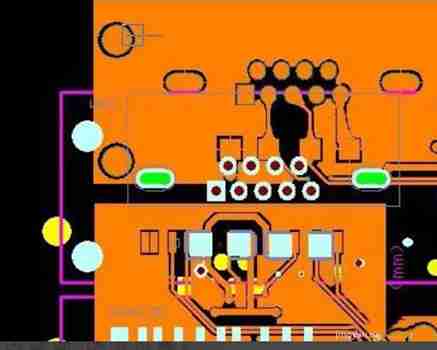

4、操作成功后，原本错位的两个图层将精准对齐，实现重合效果。
