HGCAD画螺母详细教程

本教程详细讲解了使用HGCAD插件在中望CAD软件中绘制螺母的步骤。首先，将视图切换至三维东南等轴测视角，并启用正交和对象捕捉功能以提高精度。然后，通过绘制内切于圆的正六边形和圆形，并将其转换为面域。关键步骤在于利用“拉伸面”命令，对六边形和圆形面域进行拉伸，形成螺母的主体。最后，通过绘制直线连接中心圆的对称点，完成螺母的细节设计。通过本教程，即使是CAD新手也能轻松掌握HGCAD绘制螺母的技巧，从而提升三维建模能力。

HGCAD如何绘制螺母

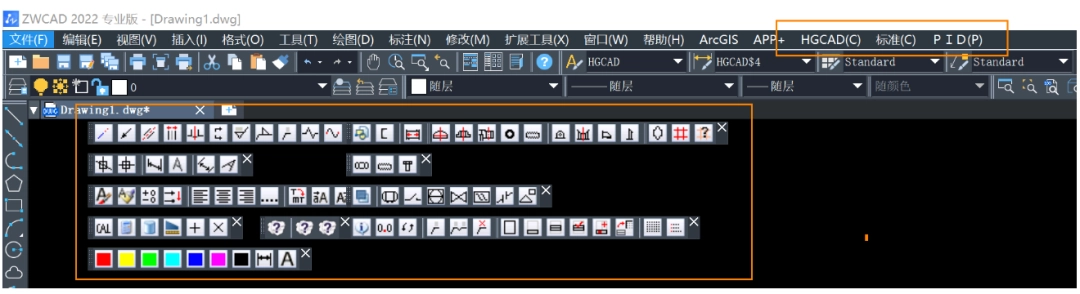

1、首先打开已安装HGCAD插件的中望CAD软件。

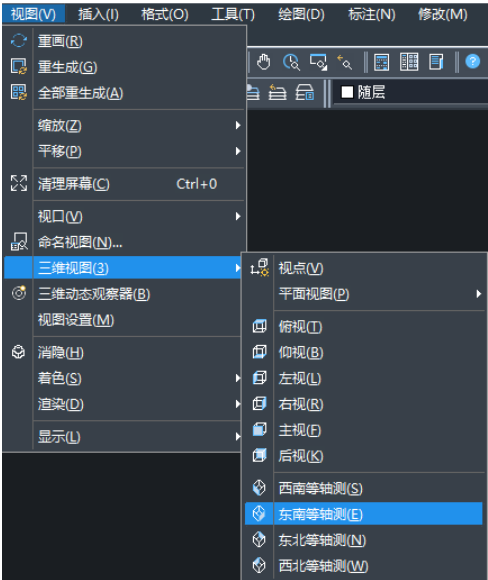

2、进入界面后，点击菜单栏中的“视图”选项，依次选择“三维视图”→“东南等轴测”，将绘图视角切换为三维东南方向视角。

3、为提升绘图精度，建议在底部工具栏中启用“正交”模式和“对象捕捉”功能。

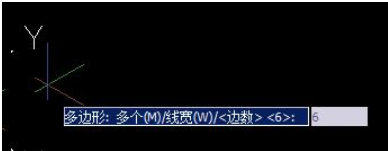

4、选择绘图区域中的“正多边形”命令，输入边数“6”，然后选择“内切于圆”方式，准备绘制正六边形。

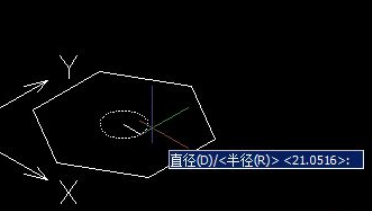

5、拖动鼠标绘制出适当大小的正六边形。接着使用“圆”命令，以正六边形的中心为圆心，绘制一个直径稍小的圆形。

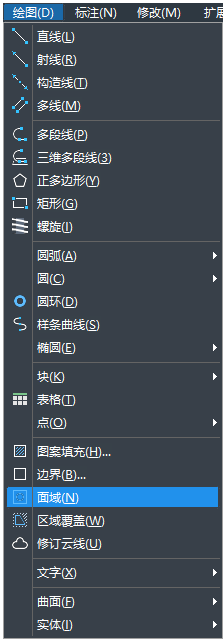

6、点击顶部菜单中的“绘图”选项，选择“面域”功能，将绘制好的正六边形和内部圆形都转换成封闭面域。

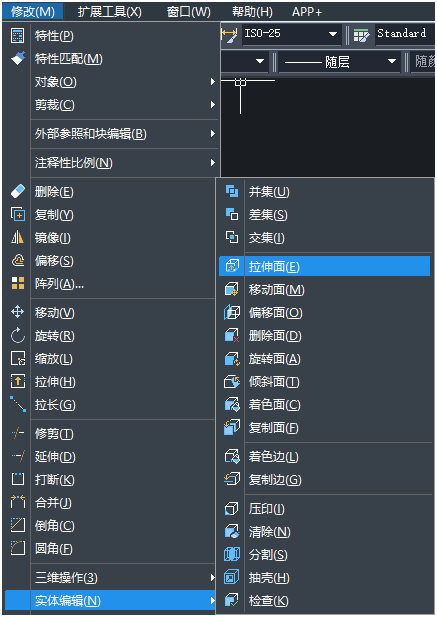

7、接着进入“修改”菜单，选择“实体编辑”，然后点击“拉伸面”命令。

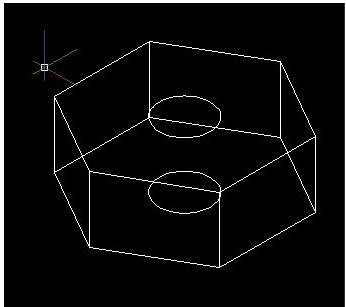

8、选中六边形和圆形面域，设置拉伸高度为“20”，拉伸角度设为0度。实际高度可根据六边形尺寸灵活调整。

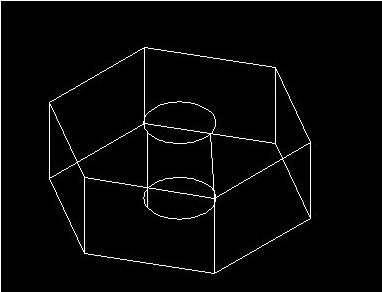

9、最后，使用直线命令连接中心圆的两个对称点，完成细节绘制；至此，一个螺母模型已通过拉伸面命令成功创建。
