virtuoso版图小技巧6:连载进行时...
在Cadence Virtuoso版图设计中,有几个小技巧可以显著提升工作效率。首先,可以通过在CIW窗口执行`auProbeAddNetsForDev()`代码,高亮原理图中同一器件的所有相关net。其次,通过在.cdsinit文件中添加`envSetVal("designEditor.window" "windowNameFormat" 'string "%c %l %v %x %a")`代码,可以调整virtuoso标题栏显示,使项目名更加清晰。此外,还可以进行隔库检查,修改库中最大可包含的cells数量,并快速查看版图中的相关信息。这些技巧对于提升设计效率和准确性非常有帮助。
1、在原理图中高亮同一器件所有相关的net
在CIW(Cadence Interaction Windows)窗口中,执行以下代码;然后点击原理图中的器件,所有与该器件相连的net将被高亮显示。
auProbeAddNetsForDev()
2、调整virtuoso标题栏显示
当我们同时打开多个virtuoso项目时,可能会发现每个项目的标题栏显示相同,难以区分项目名,这给查找所需项目带来困难。
解决方法:在.cdsinit文件中添加以下代码,可以将项目名顺序放置在标题栏最前面:
envSetVal("designEditor.window" "windowNameFormat" 'string "%c %l %v %x %a")
其中:%c 表示cell name,%l 表示library name,%v 表示view name。

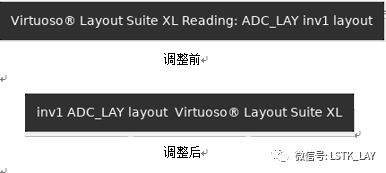

单个virtuoso项目调整前后标题栏顺序:

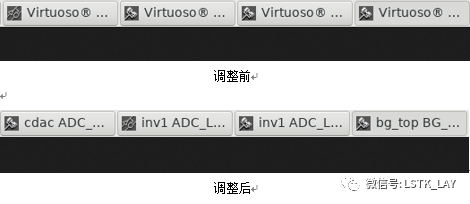

多个virtuoso项目调整前后标题栏顺序:
3、隔库检查

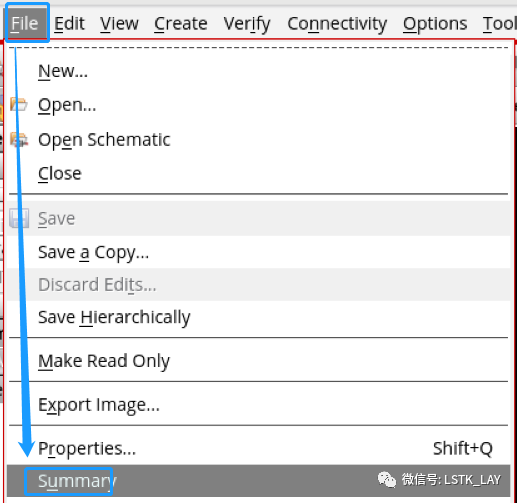

为了避免测试库或其他库中的cell被调用,在完成模块后需要进行隔库检查。按照下图操作,在生成的summary文件中的“instance statistics”栏查看结果。
4、修改库中最大可包含的cells数量

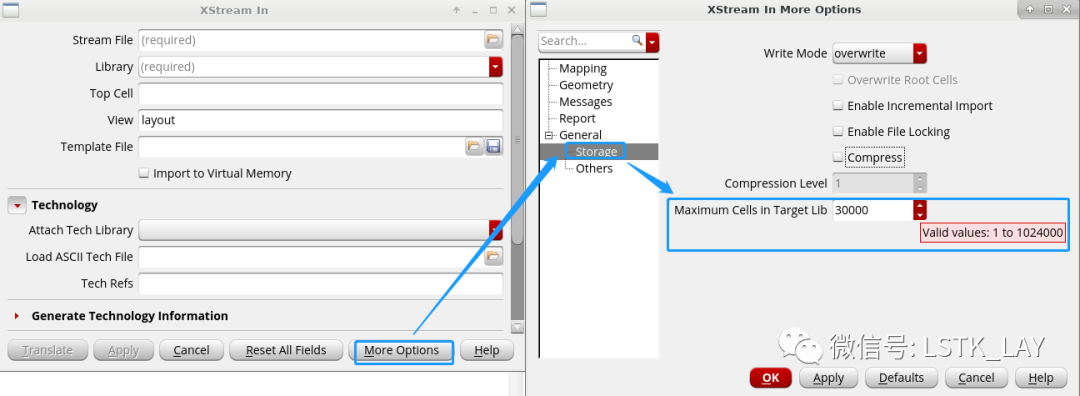

当导入较大的gds文件时,可能会发现目标库自动分成多个,这是因为每个库中的cell数量受限,需要进行修改。如下图所示:

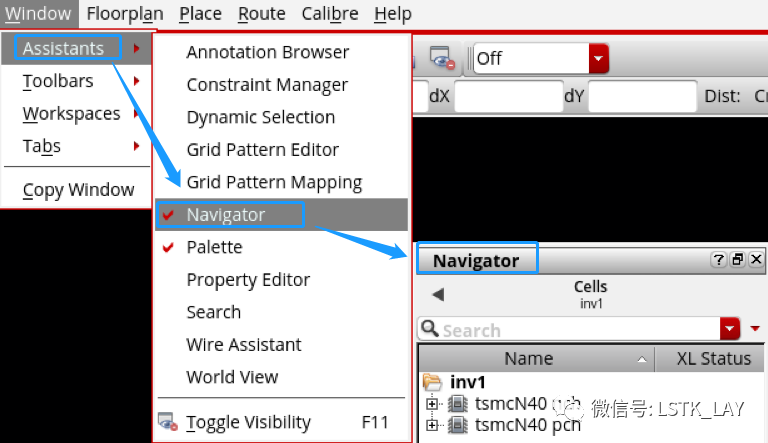

5、快速查看版图中相关信息
在画版图的过程中,可能会建立各种group和层次的blocks,虽然做起来方便,但过段时间查找时可能会感到混乱。按照下图操作,可以快速清晰地查看版图中所需的信息(例如:cell name、group name...)。赞一个?
*以上内容仅供个人学习,切勿用于商业。
