存储结构

表空间是InnoDB存储引擎逻辑结构的最高层，所有数据都被逻辑地存在表空间中。

如果开启了innodb_file_per_table，则每张表的数据可以单独放在一个表空间内，但是这个表空间内只存放数据、索引、插入缓冲bitmap页。undo信息、插入缓冲索引、系统事务信息、二次写缓冲等依然存储在共享表空间内。

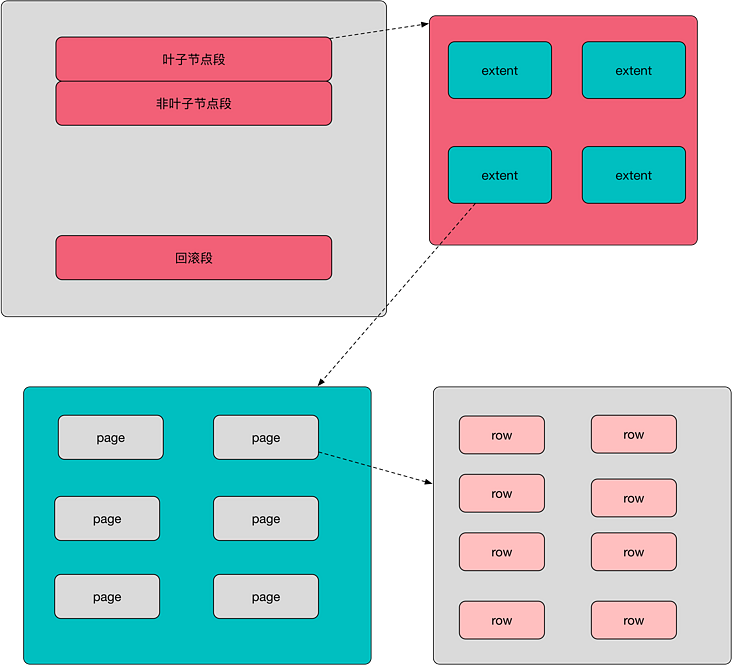

表空间结构图如下图所示。

表空间

段 segment

由上图可知表空间由各个段组成，常见的段由数据段，索引段，回滚段等，其中数据段即为B+树的叶子节点，索引段即为B+树的非索引节点，

区 extent

区是由连续页组成的空间，在任何情况下每个区的大小都为1MB，当然对于数据表创建伊始，表的默认大小只有96k，区中是连续的64个页，这时满足不了这个条件，其实数据段开始用32个碎片页来组成，使用完这些页之后再开始申请区来存储，为了保证区中页的连续性，Innodb存储引擎一次从磁盘申请4-5个区。

页 page

innodb引擎本身是以行的形式存储数据，这意味着每一页存储了一行行的数据，innodb提供了compact与rudundant格式来存储行数据，同一个数据库实例地所有表空间都有相同页地大小，默认情况下，表空间的页大小都为16k，这样区里面就需要连续的64个页来哦填充，当然可以通过改变innodb_page_size参数来进行修改，修改后区里面的页数量也会随之改变。

行 row

innodb引擎支持两种行记录格式，分别为Compact 与 Redundant，在此分别简述两种格式；

• Compact：


  compact首部是一个非NULL变长字段长度列表，若列的长度小于255个字节，用1字节表示，若大于255字节，用2字节表示，最大不超过2字节，这也是mysql数据库中varchar最大长度限制为65535的原因，之后是个null标识位，行数据中由null的则用1表示，该部分占用1字节，接下来的部分是记录头信息，固定占用5字节。最后的部分是实际存储的每行数据，需要注意的是null不占该部分任何空间，即null除了占有null标志位，实际存储不占用任何空间，另外，每行除了用户定义的数据以外，还有两个隐藏列，事务ID列与回滚指针列，分别位6字节与7字节的大小，若未定义主键，则每行还会生成一个6字节的rowid列。

• Redundant：


  两者不同的在于Redundant首部记录的是一个字段长度偏移列表，同样是按照列的顺序逆序放置的，若列的长度小于255个字节，用1字节表示，若大于255字节，用2字节表示，第二个部分是记录头部信息，不同于compact格式，Redundant的记录头占用6字节。
