一、建实体

建一个实体的几个要素

1. 类名
2. 主键
3. 属性（字段）
4. 如和其他实体有关系，则需要有外键（Foreign key）

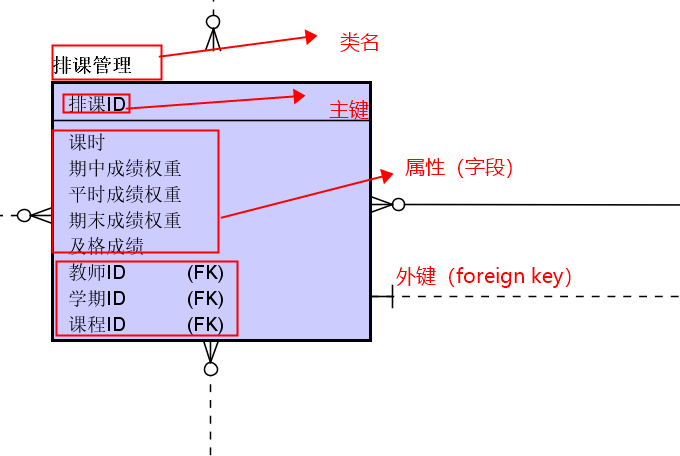

如下，为一实体的逻辑视图

二、关系

以教师与排课表的关系为例：

1:1型

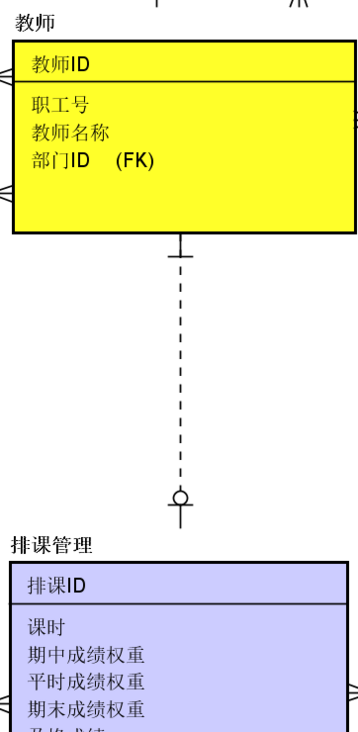

• 一个教师对应0或1项排课(

  Cardinality: 0 or 1, Parent is required: true

  ):

• 1个教师对应1项排课

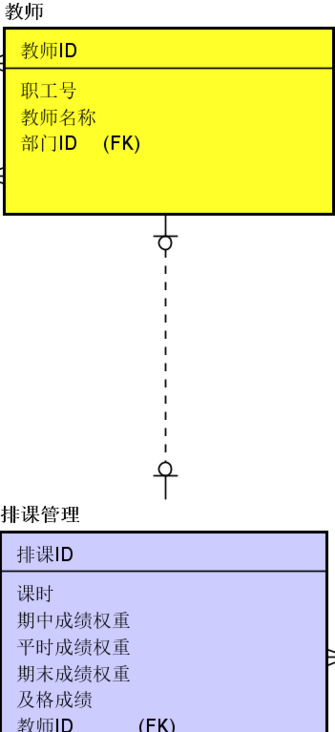

• 0或1个教师对应0或1项排课(

  Cardinality: 0 or 1, Parent is required: true

  ):

1:n型

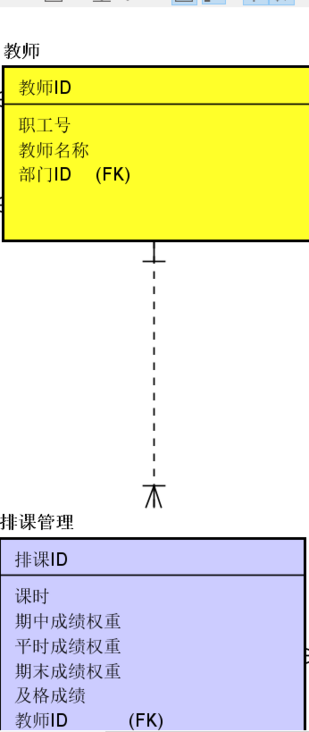

• 1个教师对应多项排课(

  Cardinality: 1 or more, Parent is required: true

  )

• 0或1个教师对应多个排课(

  Cardinality: 1 or more, Parent is required: false

  )

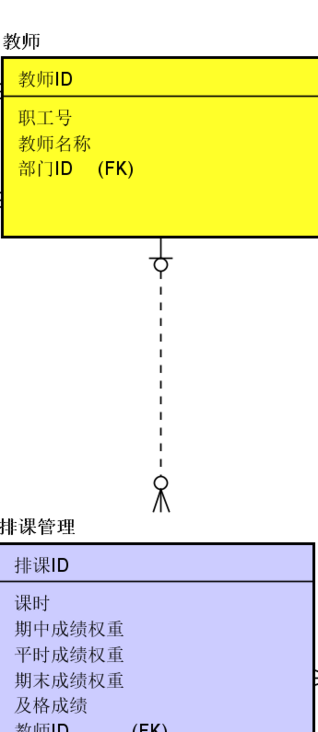

• 1个教师对应0或多项排课(

  Cardinality: 0 or more, Parent is required: true

  )

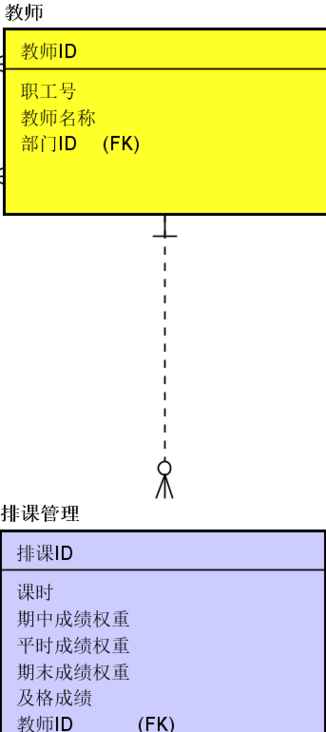

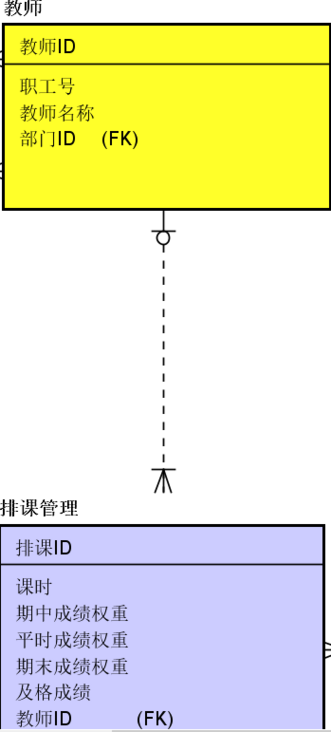

• 0或1个教师对应0或多项排课(

  Cardinality: 0 or more, Parent is required: false

  )

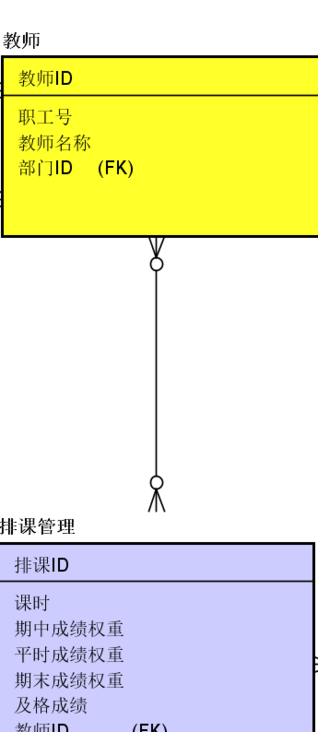

m:n型

• 多个教师对应多项排课

注意事项

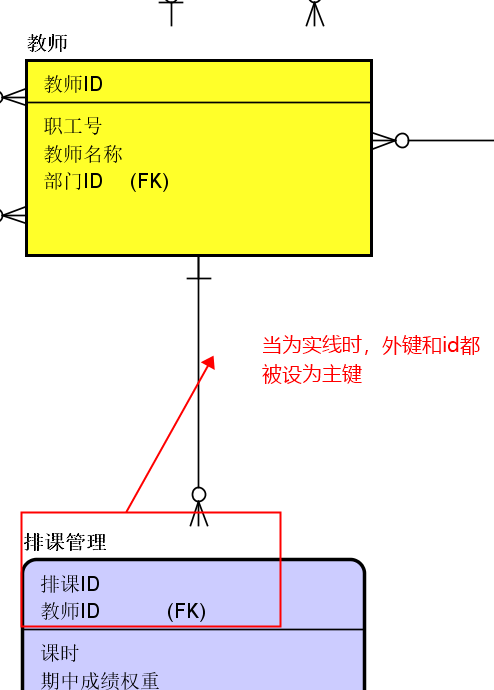

• 实线(identifying)和虚线(non-identifying)的区别：

  • 实线表示表中的外键值不能独立存在，在表里就是把“外键和id”和起来设为主键，不能为空。
  • 虚线表示表中外键值可以独立存在，在表中就是将外键和其他字段放在一起。
  • 一般来说，1:1 1：n都是用虚线，n:m只表示表的关系时用实线较好。因为主表的记录消失，依托记录的对应关系就没用了。如果不是单纯表示对应关系，还是用虚线，才能满足要求。

• 逻辑视图是给人看的，中文；物理视图是建表用的，英文。

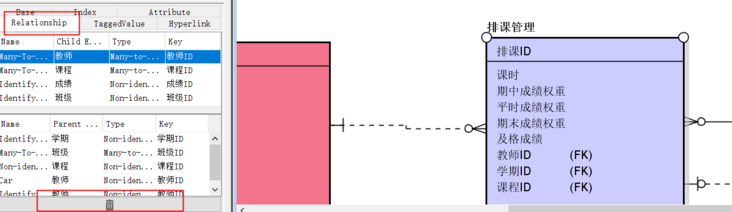

• astah删除外键的方法：

点任一实体，左侧选relationship标签，选中要删的外键，点下面的垃圾筒即可删除。
