EMQ X 规则引擎系列（二）存储消息到 MySQL 数据库

来源：SegmentFault 2023-02-24 21:45:26 0浏览收藏

编程并不是一个机械性的工作，而是需要有思考，有创新的工作，语法是固定的，但解决问题的思路则是依靠人的思维，这就需要我们坚持学习和更新自己的知识。今天golang学习网就整理分享《EMQ X 规则引擎系列（二）存储消息到 MySQL 数据库》，文章讲解的知识点主要包括MySQL、mqtt、物联网、iot、发布订阅模式，如果你对数据库方面的知识点感兴趣，就不要错过golang学习网，在这可以对大家的知识积累有所帮助，助力开发能力的提升。

场景介绍

该场景需要将 EMQ X 指定主题下且满足条件的消息存储到 MySQL 数据库。为了便于后续分析检索，消息内容需要进行拆分存储。

该场景下设备端上报信息如下：

上报主题：cmd/state/:id，主题中 id 代表车辆客户端识别码

消息体：

{
  "id": "NXP-058659730253-963945118132721-22", // 客户端识别码
  "speed": 32.12, // 车辆速度
  "direction": 198.33212, // 行驶方向
  "tachometer": 3211, // 发动机转速，数值大于 8000 时才需存储
  "dynamical": 8.93, // 瞬时油耗
  "location": { // GPS 经纬度数据
    "lng": 116.296011,
    "lat": 40.005091
  },
  "ts": 1563268202 // 上报时间
}

当上报数据发动机转速数值大于

CREATE DATABASE `emqx_rule_engine_output` CHARACTER SET utf8mb4;

创建数据表

根据场景需求，创建数据表

CREATE TABLE `use_statistics` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `client_id` varchar(100) DEFAULT NULL COMMENT '客户端识别码',
  `speed` float unsigned DEFAULT '0.00' COMMENT '当前车速',
  `tachometer` int(11) unsigned DEFAULT '0' COMMENT '发动机转速',
  `ts` int(11) unsigned DEFAULT '0' COMMENT '上报时间戳',
  `msg_id` varchar(50) DEFAULT NULL COMMENT 'MQTT 消息 ID',
  PRIMARY KEY (`id`),
  KEY `client_id_index` (`client_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

创建成功后通过 MySQL 命令确认数据表是否存在：

Database changed
mysql> desc use_statistics;
+------------+------------------+------+-----+---------+----------------+
| Field      | Type             | Null | Key | Default | Extra          |
+------------+------------------+------+-----+---------+----------------+
| id         | int(11)          | NO   | PRI | NULL    | auto_increment |
| client_id  | varchar(100)     | YES  | MUL | NULL    |                |
| speed      | float unsigned   | YES  |     | 0       |                |
| tachometer | int(11) unsigned | YES  |     | 0       |                |
| ts         | int(11) unsigned | YES  |     | 0       |                |
| msg_id     | varchar(50)      | YES  |     | NULL    |                |
+------------+------------------+------+-----+---------+----------------+
6 rows in set (0.01 sec)

配置说明

创建资源

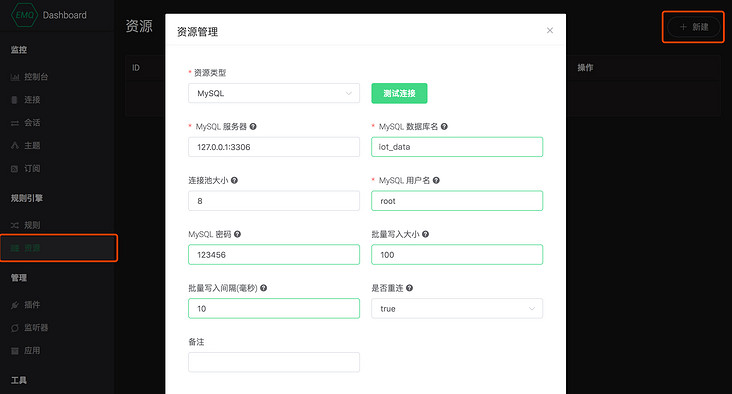

打开 EMQ X Dashboard，进入左侧菜单的资源页面，点击新建按钮，键入 MySQL 服务器信息进行资源创建。

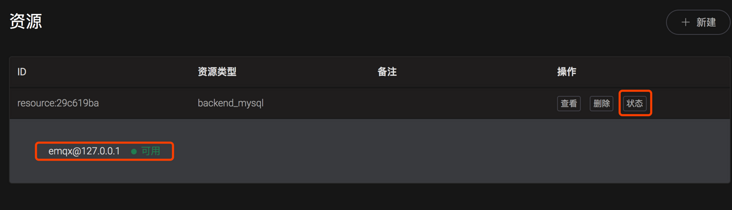

EMQ X 集群中节点所在网络环境可能互不相同，资源创建成功后点击列表中 状态按钮，查看各个节点资源连接状况，如果节点上资源不可用，请检查配置是否正确、网络连通性，并点击重连按钮手动重连。

创建规则

进入左侧菜单的规则页面，点击新建按钮，进行规则创建。这里选择触发事件 消息发布，在消息发布时触发该规则进行数据处理。

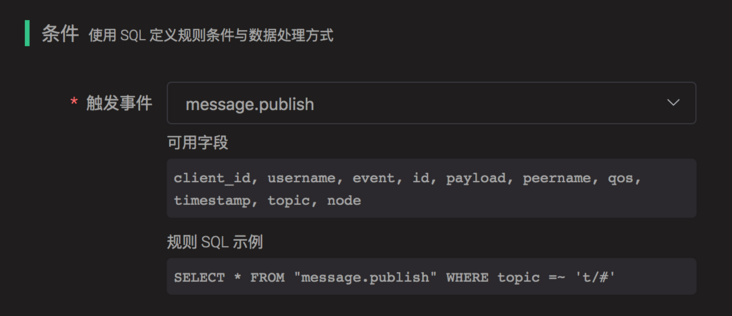

选定触发事件后，我们可在界面上看到可选字段及示例 SQL：

筛选所需字段

规则引擎使用 SQL 语句处理规则条件，该业务中我们需要将

SELECT
  payload.id as client_id, payload.speed as speed,
  payload.tachometer as tachometer,
  payload.ts as ts, id
FROM
  "message.publish"
WHERE
  topic =~ 't/#'

确立筛选条件

使用 SQL 语句 WHERE 字句进行条件筛选，该业务中我们需要定义两个条件：

仅处理

SELECT
  payload.id as client_id, payload.speed as speed,
  payload.tachometer as tachometer,
  payload.ts as ts,
  id
FROM
  "message.publish"
WHERE
  topic =~ 'cmd/state/+'
  AND payload.tachometer > 8000

使用 SQL 测试功能进行输出测试

借助 SQL 测试功能，我们可以实时查看当前 SQL 处理后的数据输出，该功能需要我们指定 payload 等模拟原始数据。

payload 数据如下，注意更改

{
  "id": "NXP-058659730253-963945118132721-22",
  "speed": 32.12,
  "direction": 198.33212,
  "tachometer": 9001,
  "dynamical": 8.93,
  "location": {
    "lng": 116.296011,
    "lat": 40.005091
  },
  "ts": 1563268202
}

点击 SQL 测试 切换按钮，更改

{
  "client_id": "NXP-058659730253-963945118132721-22",
  "id": "589A429E9572FB44B0000057C0001",
  "speed": 32.12,
  "tachometer": 9001,
  "ts": 1563268202
}

测试输出与预期相符，我们可以进行后续步骤。

添加响应动作，存储消息到 MySQL

SQL 条件输入输出无误后，我们继续添加相应动作，配置写入 SQL 语句，将筛选结果存储到 MySQL。

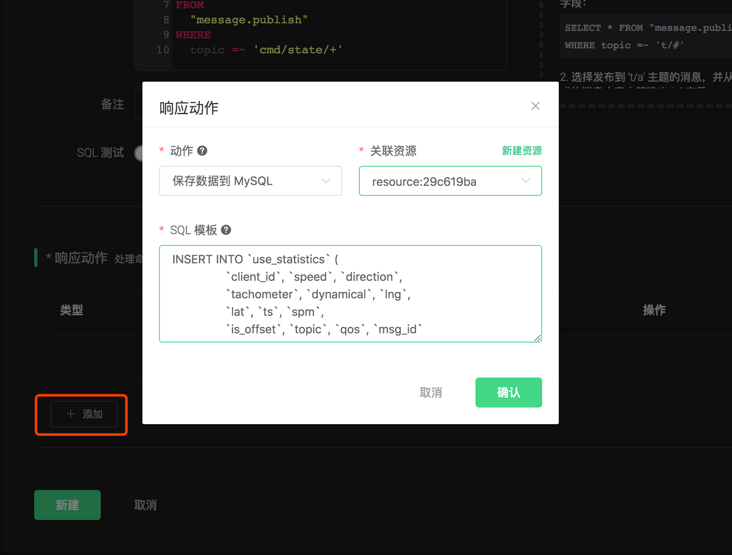

点击响应动作中的添加按钮，选择 保存数据到 MySQL 动作，选取刚刚选定的资源，我们使用

INSERT INTO
    `use_statistics` (`client_id`, `speed`, `tachometer`, `ts`, `msg_id`)
VALUES
    (${client_id}, ${speed}, ${tachometer}, ${ts}, ${id});

测试

预期结果

我们成功创建了一条规则，包含一个处理动作，动作期望效果如下：

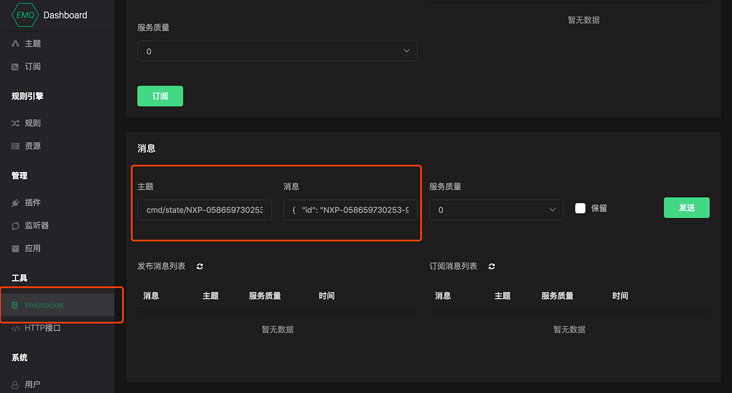

设备向

{
  "id": "NXP-058659730253-963945118132721-22",
  "speed": 32.12,
  "direction": 198.33212,
  "tachometer": 9002,
  "dynamical": 8.93,
  "location": {
    "lng": 116.296011,
    "lat": 40.005091
  },
  "ts": 1563268202
}
