设计数据库 ER 图太麻烦？不妨试试这两款工具，自动生成数据库 ER 图！！！

来源：SegmentFault 2023-01-12 17:29:31 0浏览收藏

哈喽！今天心血来潮给大家带来了《设计数据库 ER 图太麻烦？不妨试试这两款工具，自动生成数据库 ER 图！！！》，想必大家应该对数据库都不陌生吧，那么阅读本文就都不会很困难，以下内容主要涉及到MySQL、Java、intellij-idea，若是你正在学习数据库，千万别错过这篇文章~希望能帮助到你！

忙，真忙

点赞再看，养成习惯，微信搜索『程序通事』,关注就完事了！
点击查看更多精彩的文章

这两个星期真是巨忙，年前有个项目因为各种莫名原因，一直拖到这个月才开始真正测试。然后上周又接到新需求，马不停蹄进入开发。

一边开发着新需求，一边改着旧项目的 Bug。再加上这个项目算是从别人那交给过来的，这部分新功能代码并不是很熟，改 Bug 的时候又需要理清楚上下文逻辑，非常耗时间。

这不有一天状态还不好，迷迷糊糊中改了一天 Bug，又写了一天 Bug。

自产自销，问题有点大，后面几天一直填自己的挖的坑，那叫一个酸爽。

好了，不水了，不水了！

上面写这么多，本周没啥时间写技术文，那就写点轻松的，分享一个日常比较实用的功能『自动生成数据库 ER 图』

自动生成 ER 图

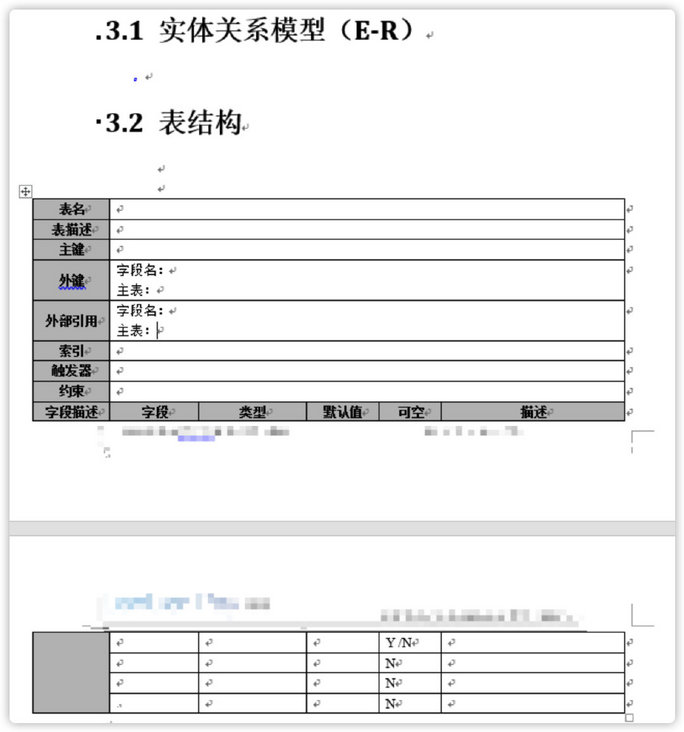

平常做技术方案设计的时候，如果有涉及到表结构的变更，就需要在文档中说明，还得将表结构信息写到文档中，类似如下：

如果是一个新项目，新增了多张表，手动将字段填到表格中，再画个 ER 图，很是费劲。

这不最近刚好发现了 IDEA Database 插件，可以自动生成 ER 图。

假设现有两张表

CREATE TABLE activity
(
    activity_id int          NOT NULL,
    title       varchar(256) NOT NULL,
    PRIMARY KEY (activity_id)

);


CREATE TABLE visitor
(
    id          int NOT NULL,
    activity_id int NOT NULL,
    PRIMARY KEY (id),
    FOREIGN KEY (activity_id) REFERENCES activity(activity_id)
);

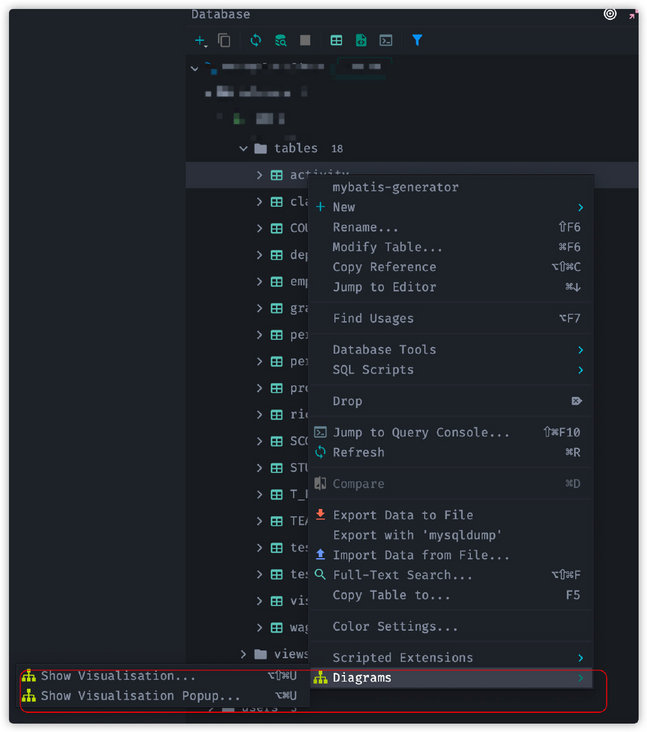

在 IDEA Database 弹框中选中相应的表，右键菜单选择 Diagrams-Show Visualisation，就可以生成 ER 图。

ps: maven 包之间的层级关系也可以用这个功能展示

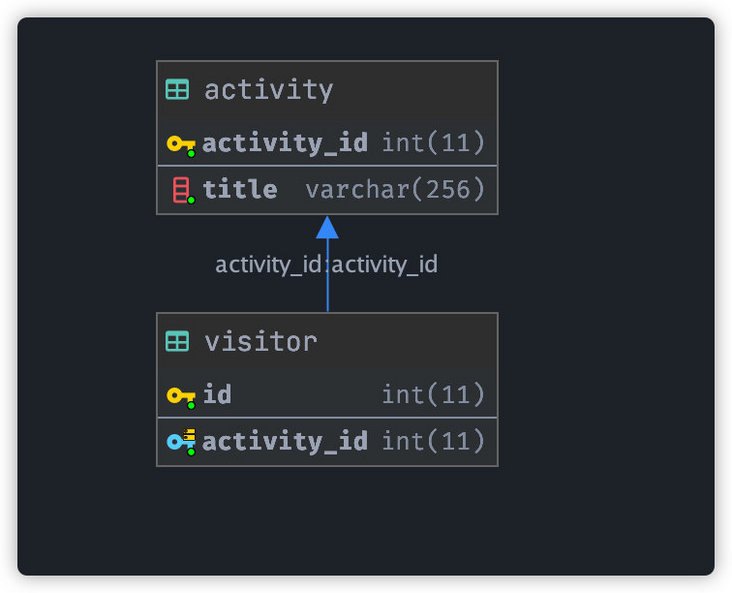

由于存在真实外键，IDEA Database 生成 ER 图的时候将会自动生成外键的关系。

但是真实生产环境，我们很少会建立这种真实物理外键关系，仅仅只会在逻辑上生成一个虚拟的外键的关系。

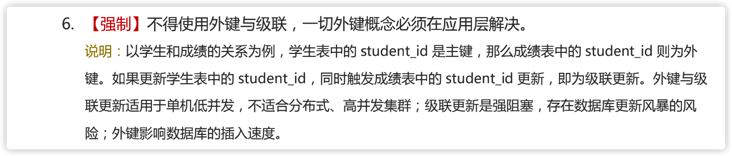

具体原因可以参考阿里巴巴『Java 开发手册』

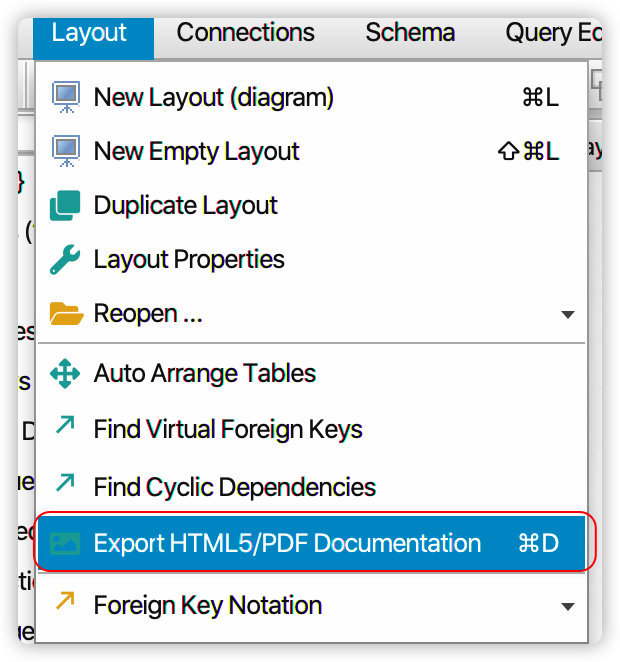

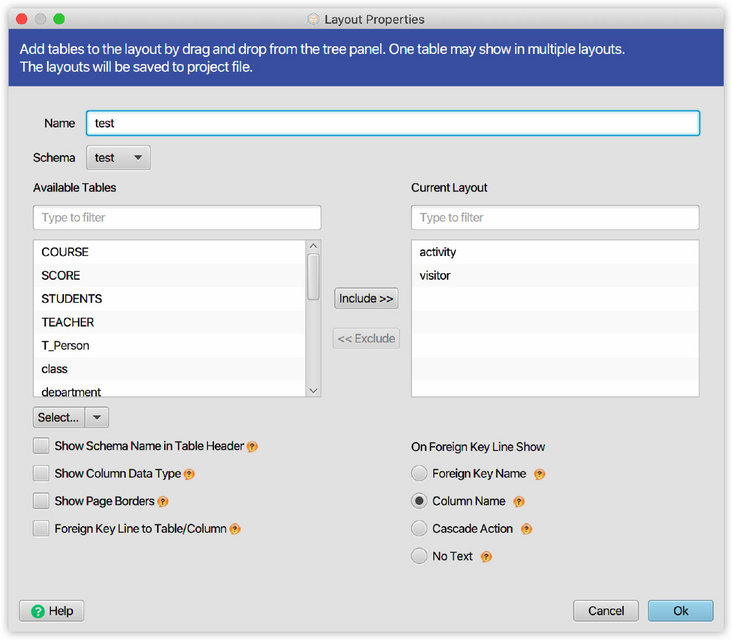

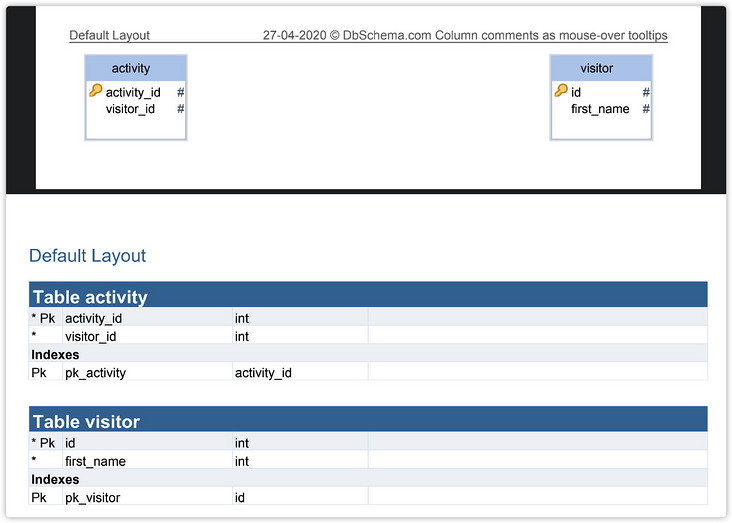

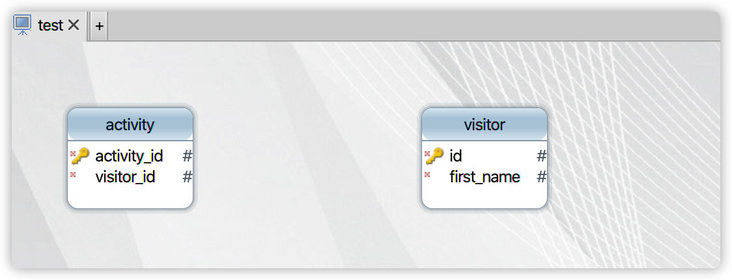

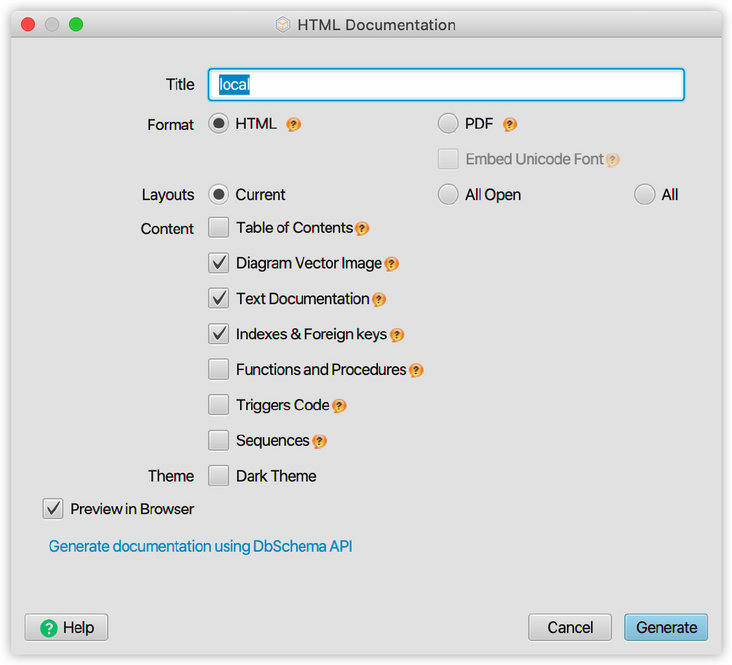

这种情况下，如果 IDEA 的版本低于 2019.3.2，那就别想了，直接用下节提到的工具。

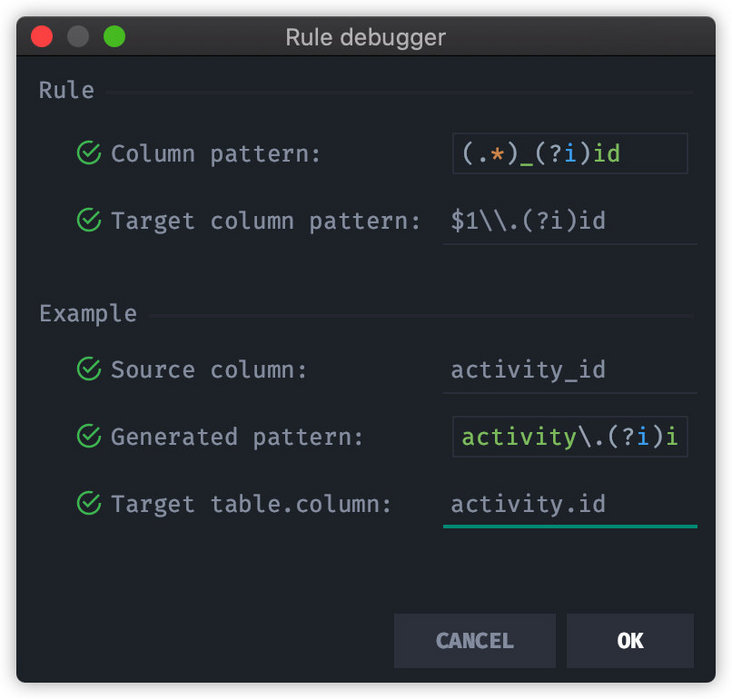

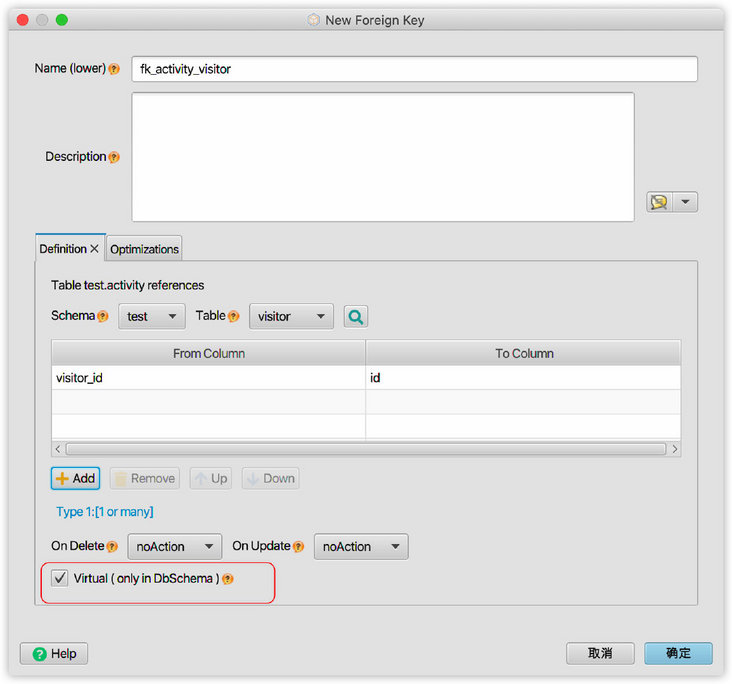

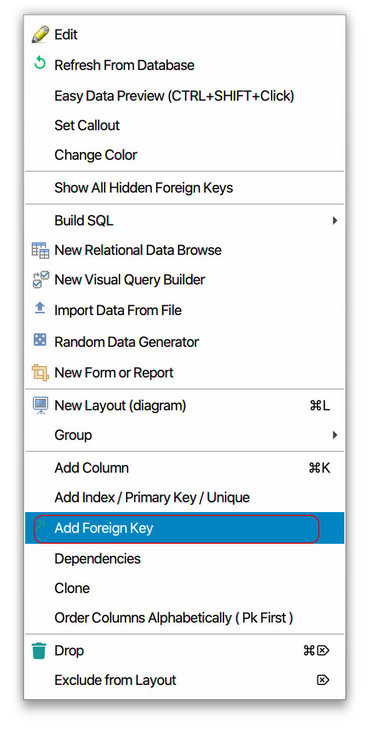

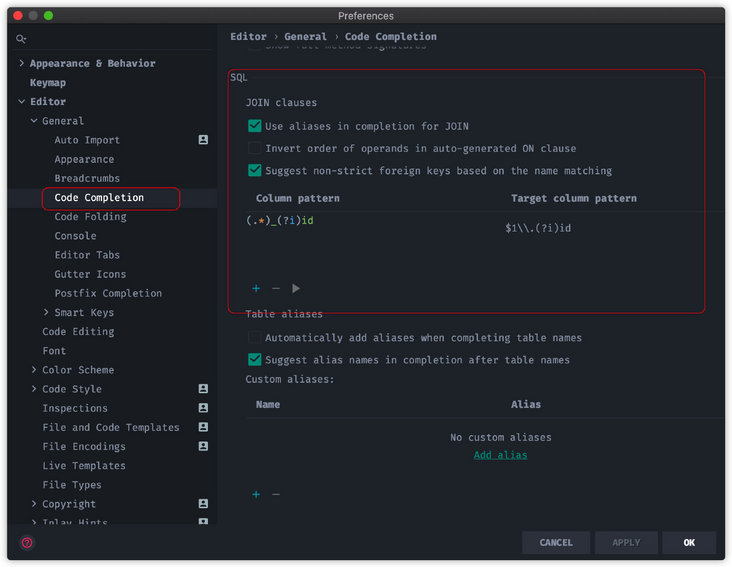

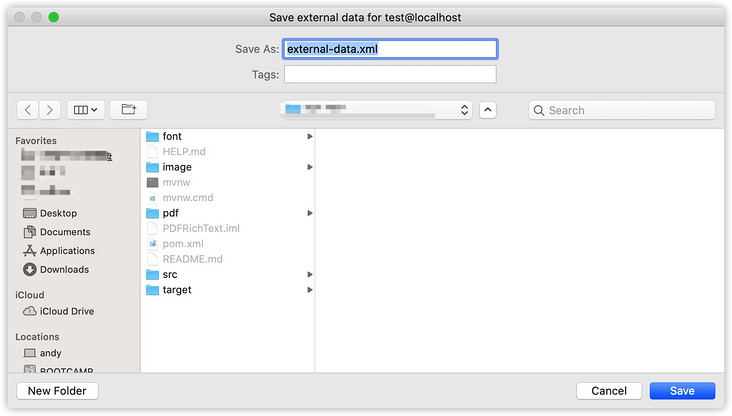

IDEA 2019.3.2 新增了虚拟外键的功能，在 ER 图增加生成虚拟外键的功能。

假设现有表结构如下：

CREATE TABLE activity
(
    activity_id int          NOT NULL,
    visitor_id      int NOT NULL,
    PRIMARY KEY (activity_id)

);


CREATE TABLE visitor
(
    id          int NOT NULL,
    first_name int NOT NULL,
    PRIMARY KEY (id)
);

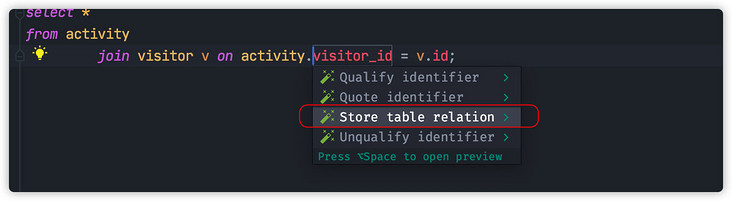

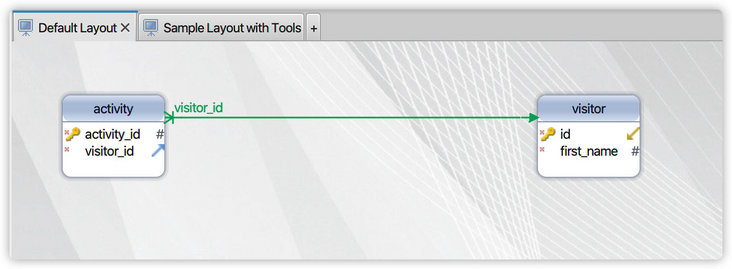

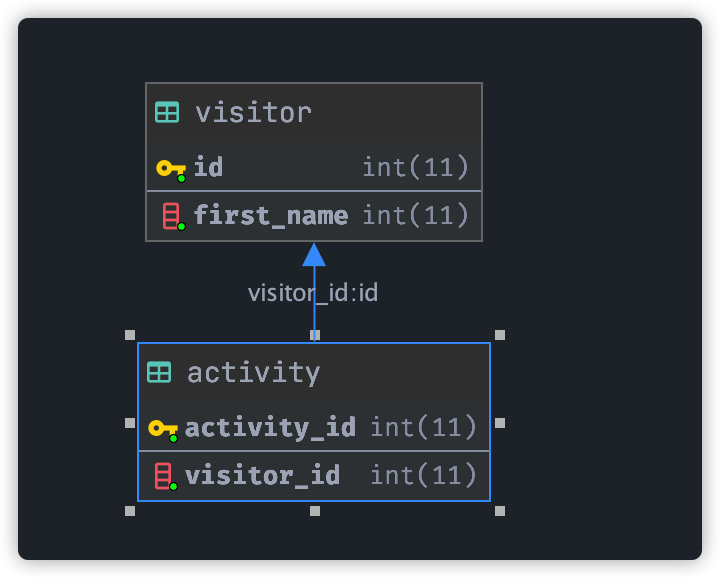

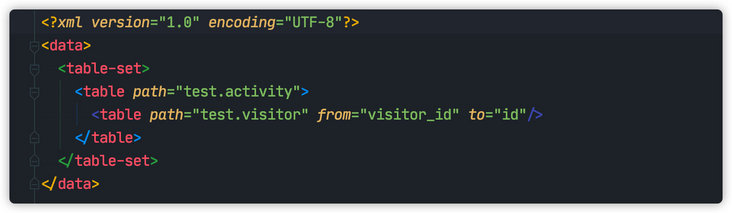

系统生成 ER 图中将会生成虚拟外键关系。
