容器化 | 构建 RadonDB MySQL 集群监控平台

本篇文章向大家介绍《容器化 | 构建 RadonDB MySQL 集群监控平台》，主要包括MySQL、数据库、kubernetes、kubesphere，具有一定的参考价值，需要的朋友可以参考一下。

上一篇文章我们演示了如何《在 S3 备份恢复 RadonDB MySQL 集群数据》，本文将演示在 KubeSphere[1] 中使用 Prometheus[2] + Grafana[3] 构建 MySQL 监控平台，开启所需监控指标。

背景

Prometheus 基于文本的暴露格式，已经成为云原生监控领域事实上的标准格式。

RadonDB MySQL 监控引擎基于 Prometheus MySQLd Exporter[5] 定义。通过

serviceMonitor:
  enabled: true
  ## Additional labels for the serviceMonitor. Useful if you have multiple prometheus operators running to select only specific ServiceMonitors
  # additionalLabels:
  #   prometheus: prom-internal
  interval: 10s
  scrapeTimeout: 3s
  # jobLabel:
  # targetLabels:
  # podTargetLabels:
  namespaceSelector:
    any: true
  selector:
    matchLabels:
      app.kubernetes.io/managed-by: mysql.radondb.com
      app.kubernetes.io/name: mysql

您可以在

metricsOpts:
    enabled: false
    image: prom/mysqld-exporter:v0.12.1

    resources:
      requests:
        cpu: 10m
        memory: 32Mi
      limits:
        cpu: 100m
        memory: 128Mi

$ kubectl apply -f config/sample/mysql_v1alpha1_mysqlcluster.yaml
cluster.mysql.radondb.com/sample created/configured

查看监控服务

通过客户端查看

您可以通过如下指令查看集群监控服务和 serviceMonitor 信息。

$ kubectl get service,servicemonitor

$ kubectl describe servicemonitor <servicename></servicename>

预期效果

$ kubectl get service,servicemonitor
NAME                             TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
service/mysql-operator-metrics   ClusterIP   10.96.242.205   <none>        8443/TCP   3h25m
service/sample-follower          ClusterIP   10.96.2.234     <none>        3306/TCP   21h
service/sample-leader            ClusterIP   10.96.30.238    <none>        3306/TCP   21h
service/sample-metrics           ClusterIP   10.96.7.222     <none>        9104/TCP   3h24m
service/sample-mysql             ClusterIP   None            <none>        3306/TCP   21h

NAME                                                              AGE
servicemonitor.monitoring.coreos.com/demo-mysql-operator          3h25m

$ kubectl describe servicemonitor demo-mysql-operator
Name:         test-radondb-mysql-metrics
Namespace:    default
Labels:       app=test-radondb-mysql
              app.kubernetes.io/managed-by=Helm
              app.kubernetes.io/vendor=kubesphere
              chart=radondb-mysql-1.0.0
              heritage=Helm
              release=test
Annotations:  kubesphere.io/creator: admin
API Version:  monitoring.coreos.com/v1
Kind:         ServiceMonitor
......
Spec:
  Endpoints:
    Interval:        1m
    Path:            /metrics
    Port:            metrics
    Scheme:          http
    Scrape Timeout:  10s
......</none></none></none></none></none>

在 KubeSphere 平台查看

在 KubeSphere 企业空间部署的 RadonDB MySQL Operator 和集群，开启监控后，可在如下页面查看监控服务状态。

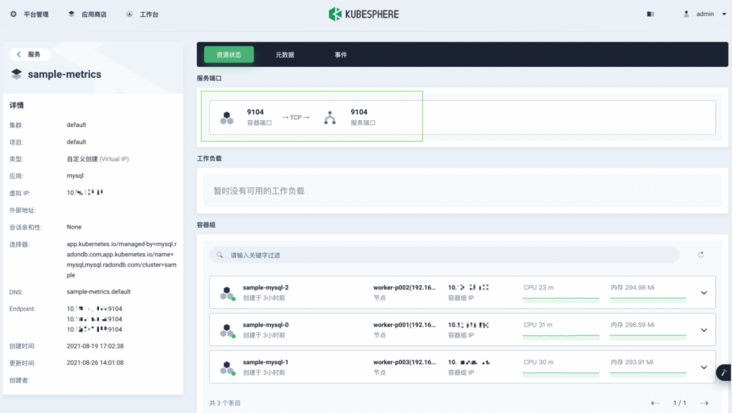

• 在项目空间应用负载下的服务页面，点击

  -metrics

  ，可查看监控服务信息。

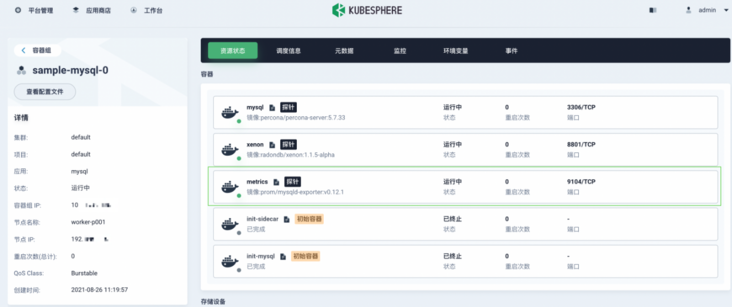

• 在项目空间应用负载下的容器组页面，点击一个容器的名称，可查看该容器中

  metrics

  资源状态。

查看监控内容

通过 KubeSphere 自定义监控

KubeSphere 的监控引擎基于 Prometheus 和 Prometheus Operator。使用 KubeSphere 的自定义监控功能支持以可视化的形式监控 RadonDB MySQL 指标。

• 在集群同一项目中，选择 监控告警 -> 自定义监控 -> 创建；

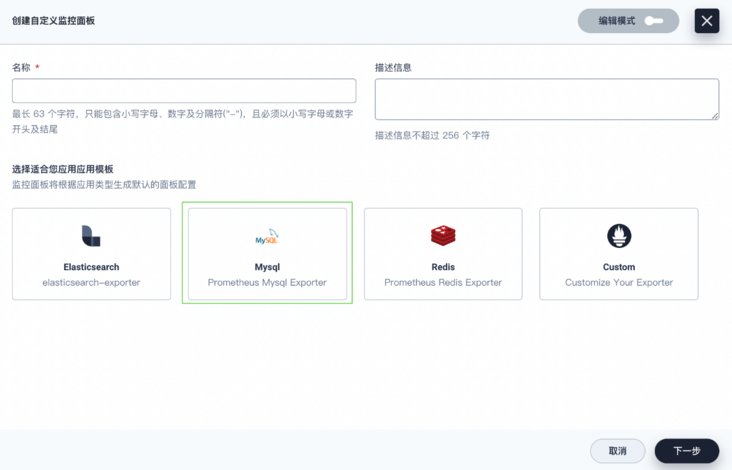

• 在对话框中，选择 MySQL 模版，并继续配置监控模版；

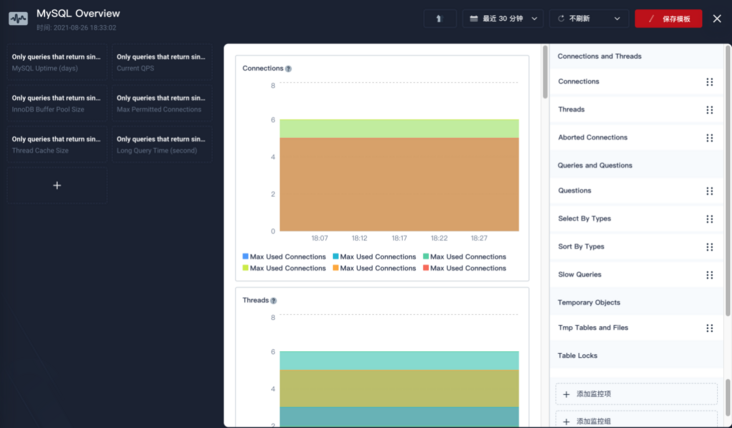

• 点击 保存模版，即新创建监控面板。

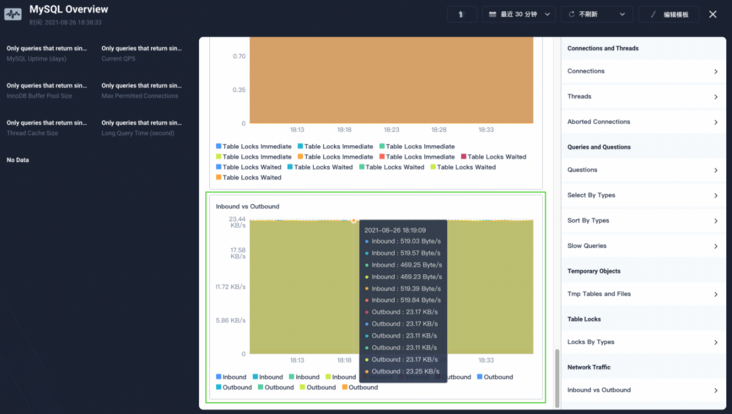

• 新建监控面板需等待约十分钟，即可查看监控数据。

更多详情，请查看 KubeSphere 自定义监控介绍[6] 和 可视化监控[7]。

通过 Prometheus + Grafana 平台

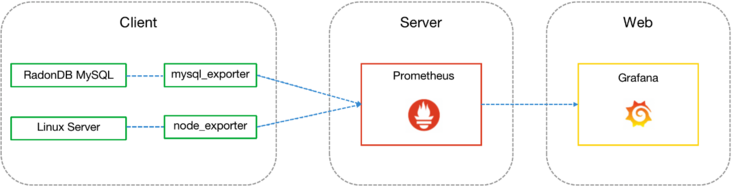

Grafana 是一个跨平台、开源的数据可视化网络应用程序平台。通过 Prometheus + Grafana 平台查看监控基本原理如下：

• 通过 mysql_exporter 获取 RadonDB MySQL 服务监控数据.
• 通过 node_exporter 获得 RadonDB MySQL 服务器的监控数据。
• 将监控数据传到 Prometheus 后，通过配置数据源，最终在 Grafana 呈现丰富的监控数据图表和警告。

更多 Grafana 可视化监控使用说明，请参见 Grafana Dashboards[8]。

参考引用

1. KubeSphere：https://kubesphere.com.cn
2. Prometheus：https://prometheus.io/
3. Grafana：https://grafana.org/
4. RadonDB MySQL Kubernetes 2.1.3：https://radondb.com/projects/...
5. Prometheus MySQLd Exporter：https://github.com/prometheus...
6. 自定义监控：https://kubesphere.io/zh/docs...
7. 可视化监控：https://kubesphere.io/zh/docs...
8. Grafana Dashboards：https://grafana.com/docs/graf...
