draw.io 怎么导出可继续编辑的 PNG：保留图表数据的选项核对

把 draw.io 图表发到文档、网页或群聊后，最容易遇到的麻烦是：PNG 看起来清楚，却回不到编辑器里修改。要保留可编辑能力，关键不在文件扩展名，而在导出时是否把图表数据一起写入 PNG。下面按在线编辑器的实际界面走一遍，并用“拖回画布能否继续编辑”作为验收标准。

先看完成后的 PNG 验收标准

普通 PNG 的验收只看“能不能打开”，可编辑 PNG 还要多做一次反向检查：将导出的文件拖到 draw.io 画布，编辑器应当识别出其中的图表对象，而不是只把它当成一张背景图片。验证对象应至少包括一个形状、一个连接线和一段文字；三者都能被选中或调整，说明嵌入数据没有在导出或传递过程中丢失。

步骤一：打开 draw.io 在线编辑器并确认画布

访问 app.diagrams.net，等待顶部菜单栏、左侧图形面板和中央画布出现。本文以空白画布为例，已有图表也可以直接打开；如果文件仍显示“修改未保存”，先完成一次保存，避免导出的是旧状态。

入口状态的判断很简单：能看到“文件”“编辑”“查看”等菜单，并且画布中有网格和页面标签，就可以继续操作。不要在浏览器仍显示 Loading 时点击导出，否则菜单项可能还没有完成初始化。

步骤二：沿着“文件 > 导出为 > PNG”进入导出面板

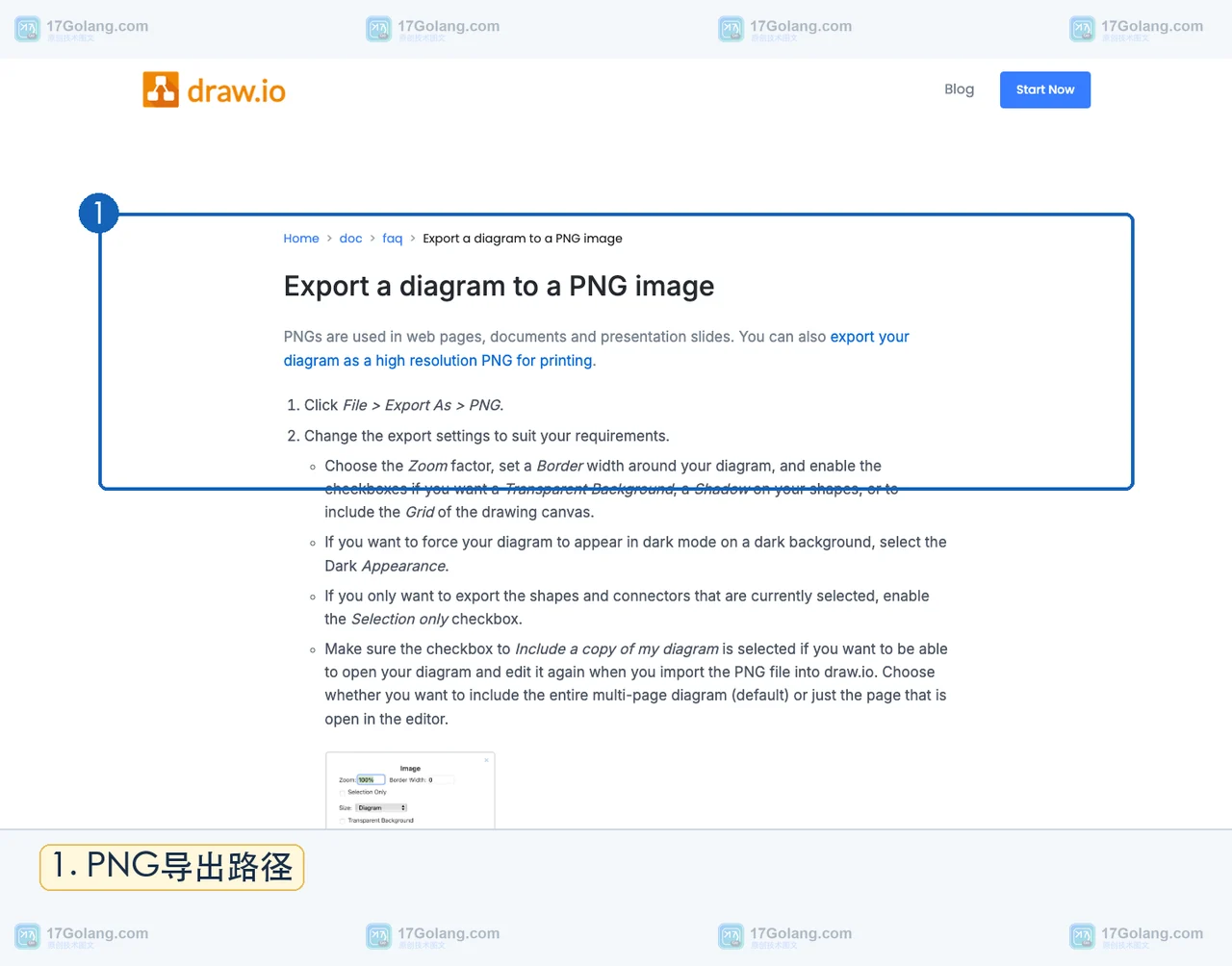

点击顶部“文件”，将鼠标移到“导出为”，再选择“PNG”。官方帮助页给出的路径也是 File > Export As > PNG。这一步不要误选“导出为 > JPEG”：JPEG 适合普通图片分享，但本文要保留 draw.io 图表数据，后续选项以 PNG 导出面板为准。

如果菜单语言不同，只需对照英文实体名称：File、Export As、PNG。软件版本或语言切换不会改变这条功能路径的含义。

步骤三：保留图表数据并选择正确的页面范围

在 PNG 导出设置中，打开 Include a copy of my diagram。这个选项的作用是把可供 draw.io 重新读取的图表数据一并放进 PNG，而不是给图片添加普通说明文字。导出多页图表时，再判断页面范围：

• 需要完整交付整个图表文件时，保留 All Pages 或等价的完整图表范围。
• 只交付当前页时，选择当前打开的页面，文件会更小，但其他页不会随 PNG 一起恢复。
• 只导出选中的形状时，确认 Selection only 已按需求启用；否则可能把画布上其他对象也带出去。

随后点击“导出”，保存为一个容易识别的 PNG 文件。文件名可以带版本号，例如 architecture-v2-editable.png；不要在导出后用会重新压缩图片的聊天平台或图片网站作为中转，因为这类处理可能剥离 PNG 中的非图像数据。

步骤四：把 PNG 拖回画布，完成可编辑性核对

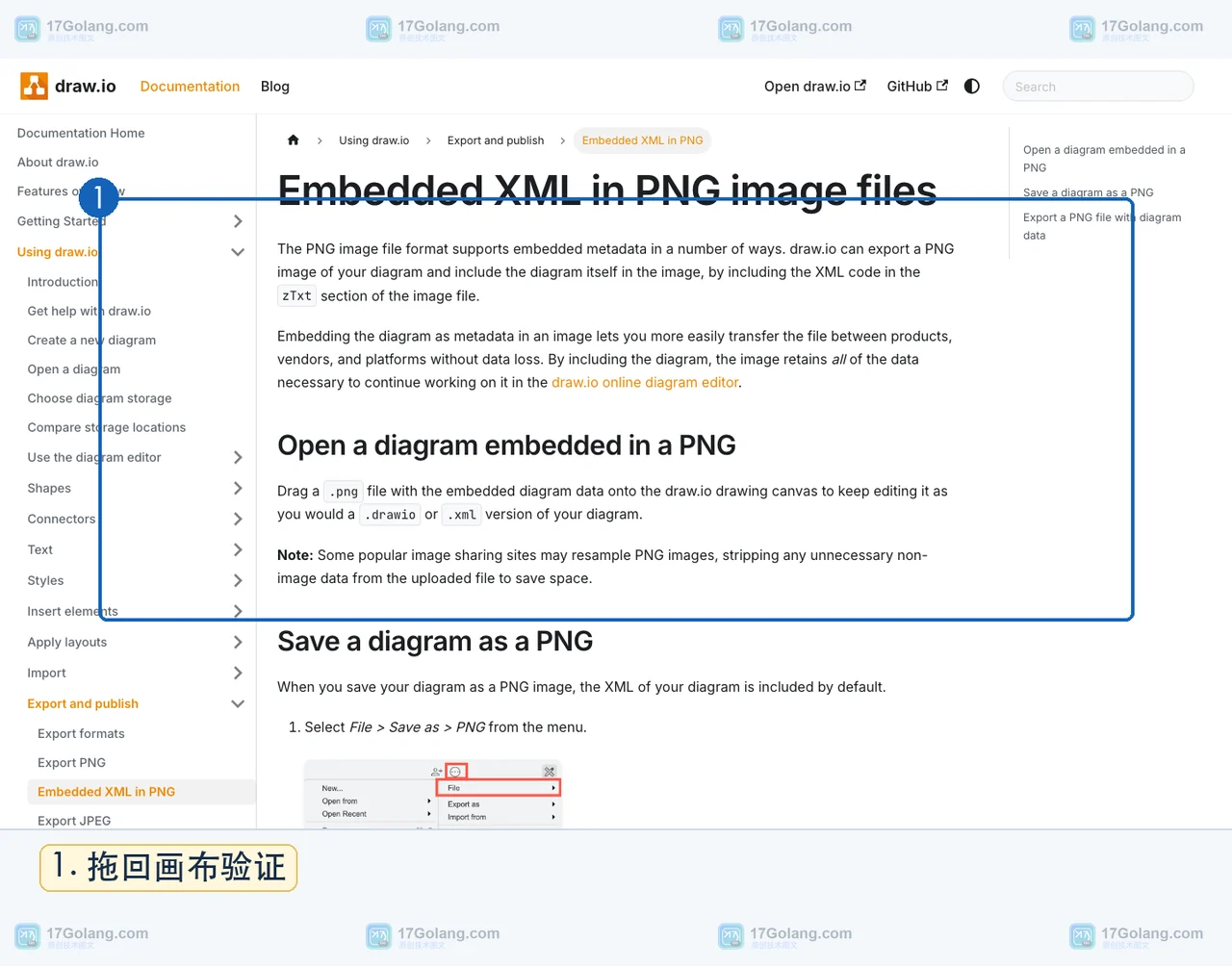

新开一个 draw.io 编辑器窗口，或清空当前画布后，把刚才的 PNG 文件拖入中央画布。官方文档给出的验证方式也是将带有嵌入图表数据的 PNG 拖到 draw.io 画布中继续编辑。恢复后依次点击一个形状、一条连接线和一段文字：能看到独立选框、移动控制点或文字编辑光标，就说明数据仍然存在。

如果拖入后只出现一张不可拆分的图片，先回到步骤三检查 Include a copy of my diagram；如果原本勾选过，再检查文件是否被图片平台二次压缩，以及是否误用了“仅选中内容”或“当前页”范围。

导出失败或文件变大时怎么处理

带嵌入数据的 PNG 通常会比纯图片更大，这是为了同时保存渲染结果和编辑所需的数据。优先调整导出缩放、边框和页面范围，不要直接关闭数据选项换取体积。若只是用于网页预览，可以另导出一份普通 PNG；若要交给同事继续改，保留带数据的版本，并把它当作源文件管理。

还要留意传输链路：邮件附件、对象存储和普通文件下载通常能保留原始字节；某些图片分享站会重新采样 PNG，导致嵌入信息消失。最稳妥的做法是上传后重新下载，再拖回 draw.io 做一次抽样检查。

常见问题

PNG 能打开，为什么拖回 draw.io 后不能编辑？

能预览只代表图像部分完好，不代表图表数据仍在。重新导出时确认 Include a copy of my diagram，并用原始 PNG 做拖回画布测试。

多页 draw.io 图表应该导出全部页面吗？

交付完整源图时选全部页面；只发布某一页时选当前页。两者都能生成 PNG，但恢复后的页面范围不同。

带图表数据的 PNG 可以直接发到图片平台吗？

不建议把它当普通图片反复转存。平台若重新采样或清理元数据，可能保留画面却删除可编辑数据；交付前应重新下载并拖回 draw.io 验证。

官方核对入口

• draw.io：Export a diagram to a PNG image，核对 PNG 导出路径和导出选项。
• draw.io：Embedded XML in PNG image files，核对 PNG 拖回画布和数据保留边界。
