EaglePCB操作教程图解详解

本文以图文并茂的方式系统讲解Eagle PCB软件从零开始的完整设计流程，涵盖软件安装、核心元件库加载、新建工程与原理图、PCB版图创建、规范布线连接、ERC电气检查、元件布局调整及自动布线等关键步骤，特别强调易错细节（如必须用导线而非引脚直连、扩展库缺失导致元件不可用等），帮助初学者快速避开常见陷阱，高效完成从电路逻辑到物理板图的全流程实践，是入门电子设计不可或缺的实操指南。

本文将为大家详细介绍Eagle PCB软件的操作流程，帮助大家更高效地完成电路设计与学习任务。

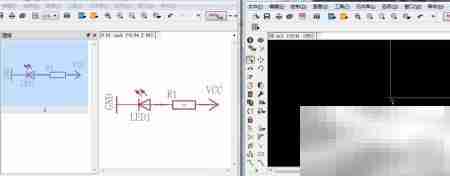

1、 首先下载并安装Eagle软件，同时加载三个核心元件库扩展包；安装完成后启动软件，初始界面如下图所示。

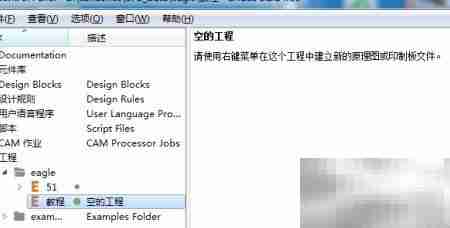

2、 在菜单栏中点击“文件”→“新建工程”，将项目命名为“教程”。此时在工程列表中，“教程”名称旁会出现绿色高亮标记，右侧数字“4”表示该工程当前处于激活状态，效果如下图所示。

3、 点击“文件”菜单，选择“新建”→“原理图”，用于搭建电路逻辑结构。

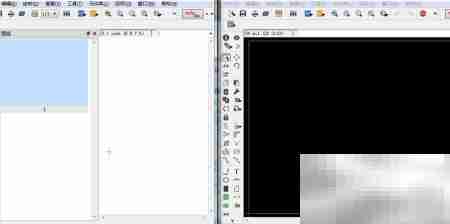

4、 同样在“文件”菜单中选择“新建”→“印制板（Board）”，以创建后续PCB布局所用的物理版图，具体操作界面如下图所示。

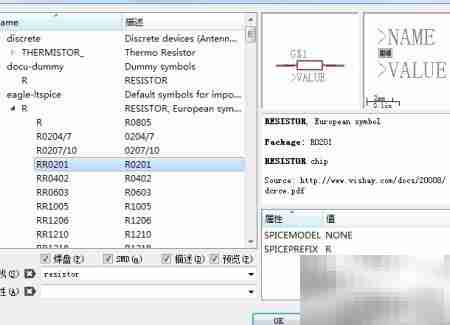

5、 当在RCL（元件库浏览器）中搜索常见无源器件（如电阻、电容、电感）却未找到时，请务必提前导入我所提供的三个扩展库，否则将无法调用标准元件，操作示意如下图所示。

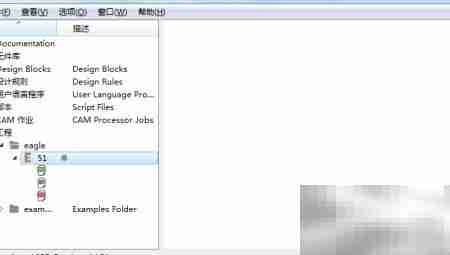

6、 设置完成后点击“确定”按钮，确认加载生效，界面反馈如下图所示。

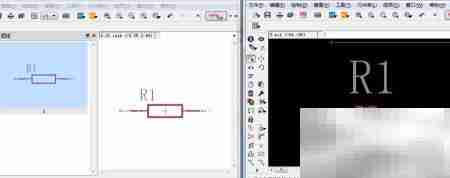

7、 完成原理图绘制，并确保各元件之间通过导线正确连接，最终效果如下图所示。

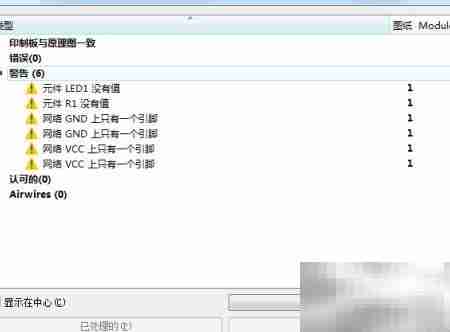

8、 点击工具栏中的ERC（电气规则检查）按钮进行校验。若检测出错误，请依据提示逐一修正。特别注意：连接元件必须使用导线（Wire），不可直接拖拽引脚相连，否则会引发连接异常，规范操作如下图所示。

9、 切换至PCB编辑界面，启用“移动（Move）”工具，将所有元件拖入白色工作区域；也可使用移动命令调整边框大小。操作完毕后按Esc键退出当前模式。当前PCB视图中已包含电阻与LED两个器件，电源网络Vcc和GND已被自动识别并完成布线，无需手动干预。

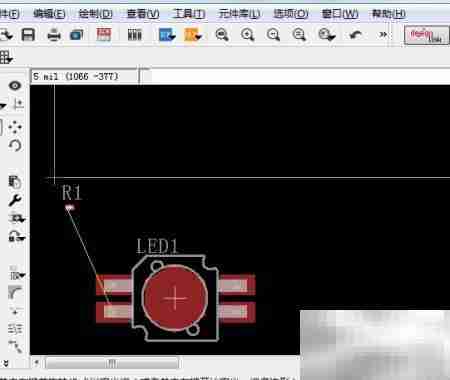

10、 元件尚未移动前的原始布局状态如下图所示。

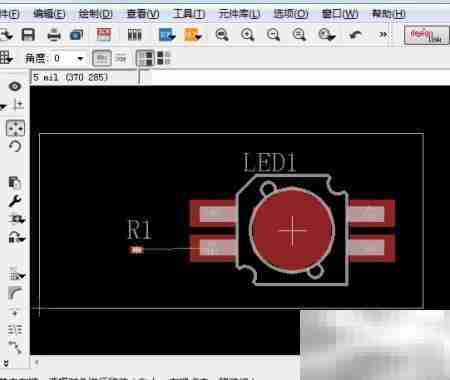

11、 移动元件后，点击“全局显示（Zoom to Fit）”按钮，即可自动缩放至完整视图，效果如下图所示。

12、 点击顶部菜单“工具”→“自动布线（Autorouter）”，打开布线配置窗口。若希望保持现有元件位置不变，请取消勾选TopRouter设置中的“Variant”选项。

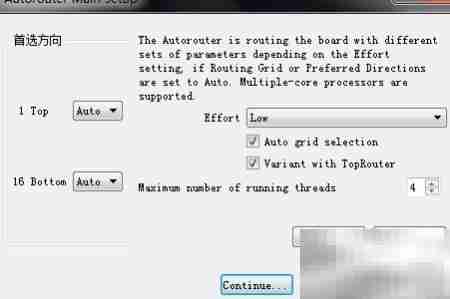

13、 将顶层（Top）与底层（Bottom）布线层均设为“Auto”，其余参数保持默认即可，详细设置界面如下图所示。

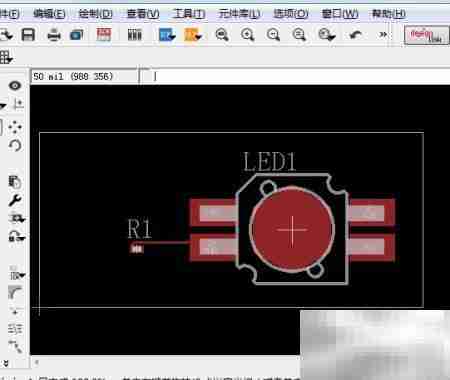

14、 点击“继续”并启动自动布线进程，系统将自动生成完整走线。至此，一个最简化的PCB设计已完成，最终效果如下图所示。
