Solidworks运动分析教程与技巧分享

本文深入讲解了如何利用SolidWorks内置的Motion插件开展专业级运动学仿真分析，从装配体准备、配合关系设定，到运动算例创建、双自由度旋转驱动配置，再到精确的动力学数据提取与高质量动画输出，手把手呈现一套完整、可靠且高效的操作流程，助机械工程师快速掌握真实物理约束下的机构运动仿真核心技能。

SolidWorks 是机械工程领域广泛使用的三维设计软件之一，那么如何借助其内置的 SolidWorks Motion 插件，快速、准确地完成运动学仿真分析，并输出直观的动画演示效果呢？以下是详细操作流程：

1、 启动 SolidWorks 软件（本文以 2016 版本为例，其他版本界面与操作逻辑基本一致）。

2、 打开需进行仿真的装配体文件。本示例选用一个简化机器人构型：由固定底座与两个依次连接的连杆组成，具备两个独立旋转自由度，后续将为其分别施加转动驱动。

3、 在建模阶段即应合理定义配合关系，确保各部件间的约束符合真实运动特性，避免过约束或欠约束，从而保障仿真过程的物理合理性与结果可靠性。

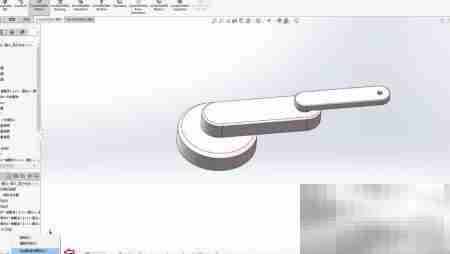

4、 激活 SolidWorks Motion 插件：在时间栏（Timeline）区域右键单击（如图中红色箭头所指位置），选择“新建运动算例”命令。

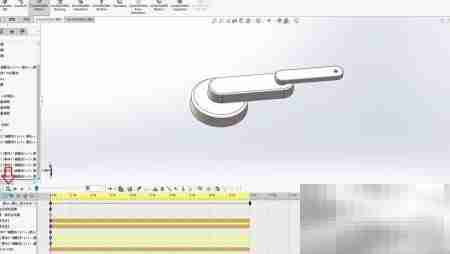

5、 运动算例界面左下角提供三种模式：“动画”、“基本运动”与“Motion 分析”。若仅需简单位移演示，可选前两者；但如需获取精确的动力学/运动学数据（例如指定点的位移曲线、瞬时速度、加速度变化或轨迹包络等），务必选择“Motion 分析”模式。

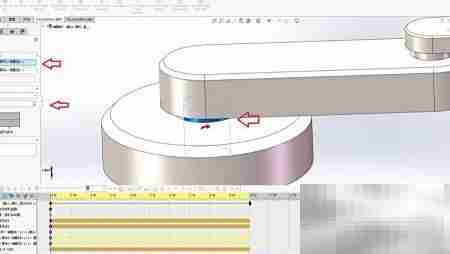

6、 点击“马达”图标，为第一个旋转副添加驱动——在弹出对话框中设定旋转轴、方向（正/负）、转速（单位：rpm 或 rad/s）及起始时间等关键参数。

7、 依同样方法配置第二个马达后，点击“计算运动算例”按钮，系统将自动求解整个机构在设定时间范围内的运动响应。

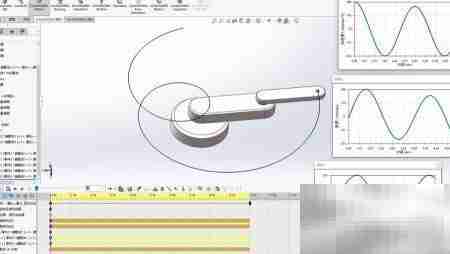

8、 运算完成后，点击“结果与图解”按钮，即可按需调取各类运动数据图表（如轨迹线、位移-时间图、速度云图、加速度矢量图等）。如需导出可视化成果，直接点击下方“保存动画”按钮，设置帧率、格式与路径后即可生成标准视频文件。
