在过程工业领域，管道和仪表流程图（P&ID）是设计、运行和维护工厂的关键蓝图。这些复杂的图表不仅展示了管道、设备和仪器的连接方式，还提供了关于系统中使用的各种仪器的重要信息。要有效地理解和利用 P&ID，掌握仪表识别至关重要。这包括理解用于代表不同类型仪器的符号，确定它们的功能以及解读分配给它们的唯一编号系统。通过这篇详细的指南，你将能够轻松驾驭P&ID图，显著提高你对过程工业系统的理解。

我们将深入探讨仪表标识的复杂性，帮助你识别仪表类型、理解其功能，并解读相关符号，让你在流程图世界里游刃有余，从而更好地理解和应用过程工业系统。通过解读仪器符号和识别功能，你能够为工厂运营、维护和安全做出更大的贡献，确保流程工业的安全与高效。

关键要点

P&ID 图中使用了各种仪表符号，了解这些符号对于理解流程至关重要。

仪表标识符由字母和数字组成，这些字母和数字传达了有关仪表类型和功能的重要信息。

仪器的形状（例如圆形、正方形）和线条样式可以指示其位置和访问权限。

掌握仪表编号系统有助于定位特定仪表并跟踪其在流程中的作用。

理解 P&ID 图是过程工业专业人员的一项基本技能，可确保高效运营和维护。

P&ID 仪表标识：符号与功能详解

P&ID 图中的仪表符号：基础知识

在 P&ID （管道和仪表流程图）中，各种各样的仪表被广泛应用。

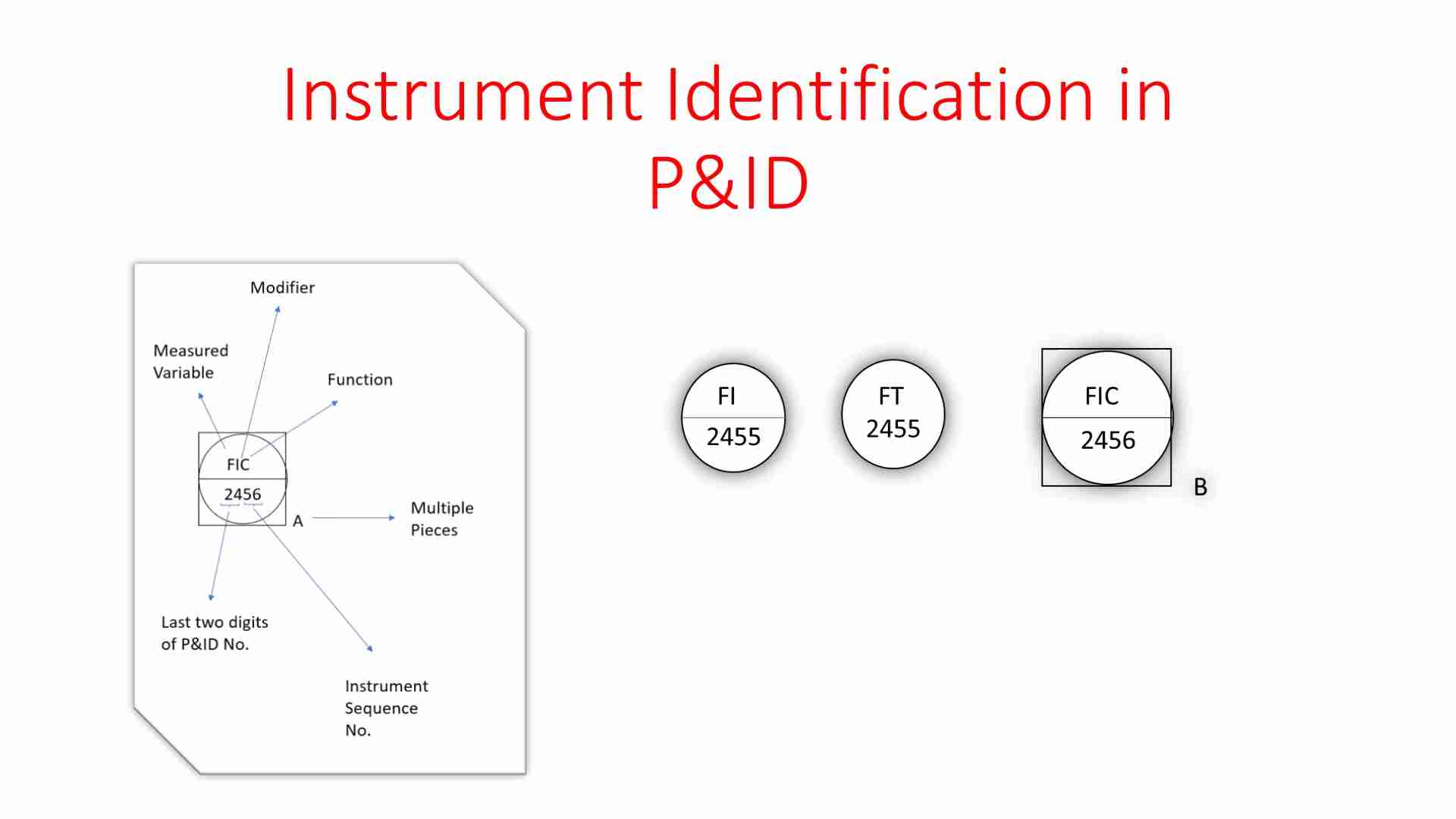

本文将详细介绍如何通过符号来识别仪表的类型和功能。首先，我们需要了解 P&ID 图中仪表的基本符号。仪表在 P&ID 图中通常以圆形或带有圆形的方框表示。这些符号内部包含字母和数字，用于指示仪表的类型、功能和唯一标识。

不同的形状和线条样式代表了不同的含义。例如：

• 圆形：通常表示现场安装的仪表。
• 带圆形的方框：可能表示控制室内的仪表或者控制系统的一部分。
• 虚线：可能表示软件或分布式控制系统（DCS）中的功能。

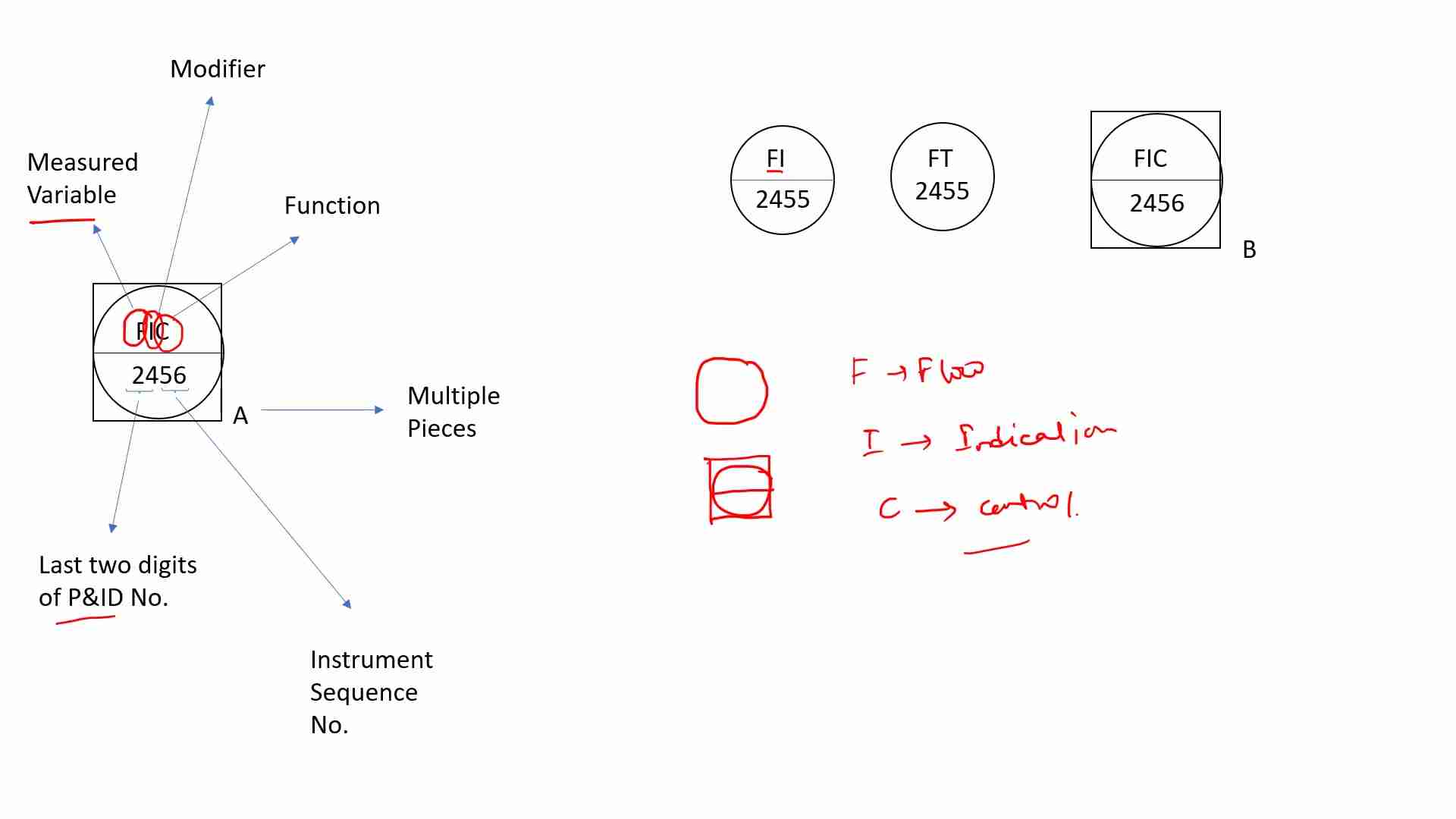

解读仪表标识符：字母的含义

仪表标识符通常由一系列字母组成，每个字母代表仪表的一个特定属性。

理解这些字母的含义是解读 P&ID 图的关键。

以下是一些常见的字母及其含义：

• F：表示流量（Flow）。
• I：表示指示（Indication）。
• T：表示变送器（Transmitter）。
• C：表示控制（Control）。
• P: 表示压力（Pressure）
• L: 表示液位（Level）

因此，一个仪表标识符如 FIC 可能表示流量指示控制器（Flow Indication Controller）。

掌握这些字母的含义，能够快速理解仪表的用途，从而更有效地理解整个流程。

下面是一个表格，总结了一些常见的字母及其对应的含义，方便查阅：

字母	含义
F	流量
I	指示
T	变送器
C	控制
P	压力
L	液位
A	分析（Analysis）
H	高（High）
Z	位置（Position）

仪表安装位置与访问权限：形状和线条的暗示

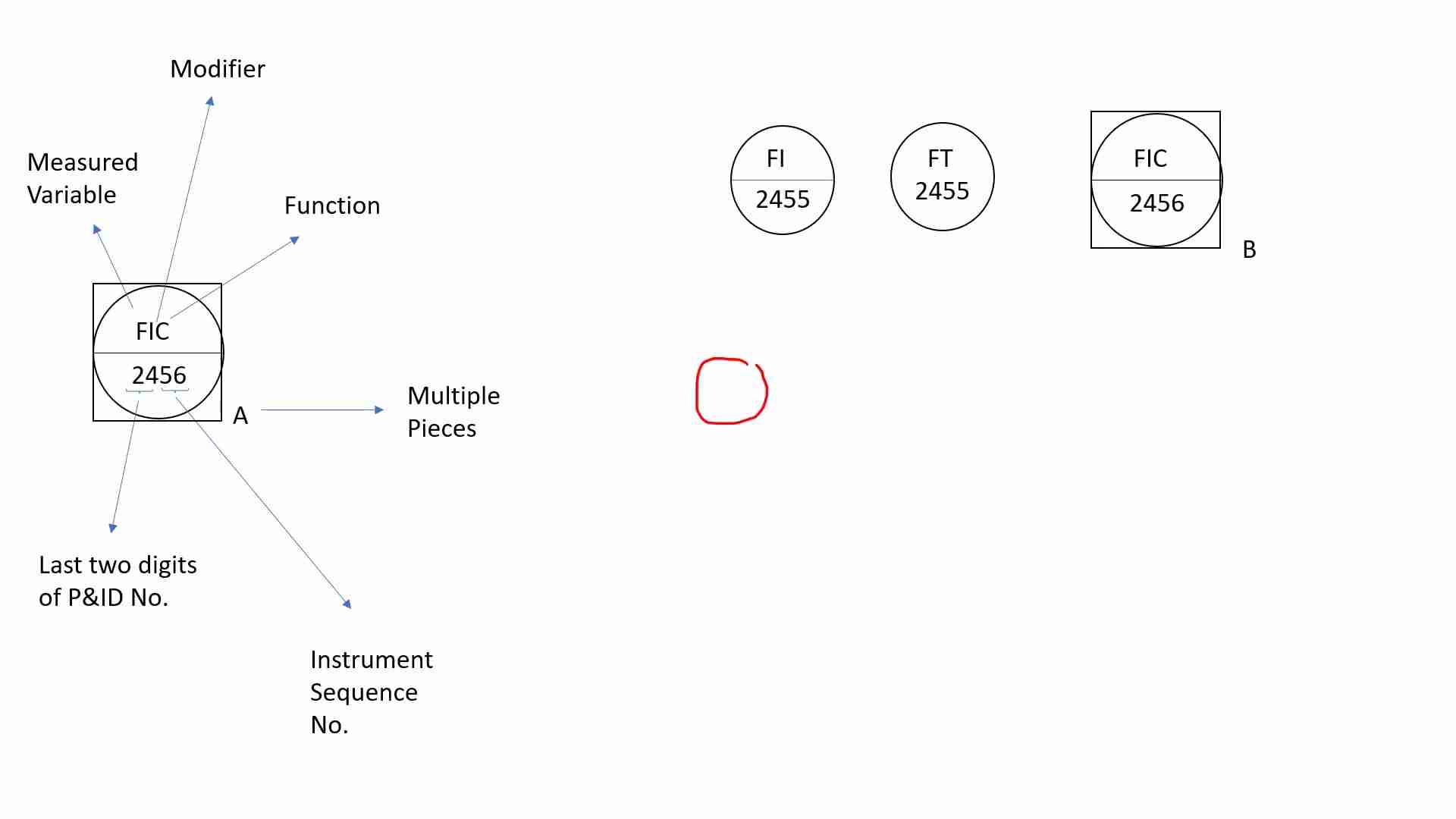

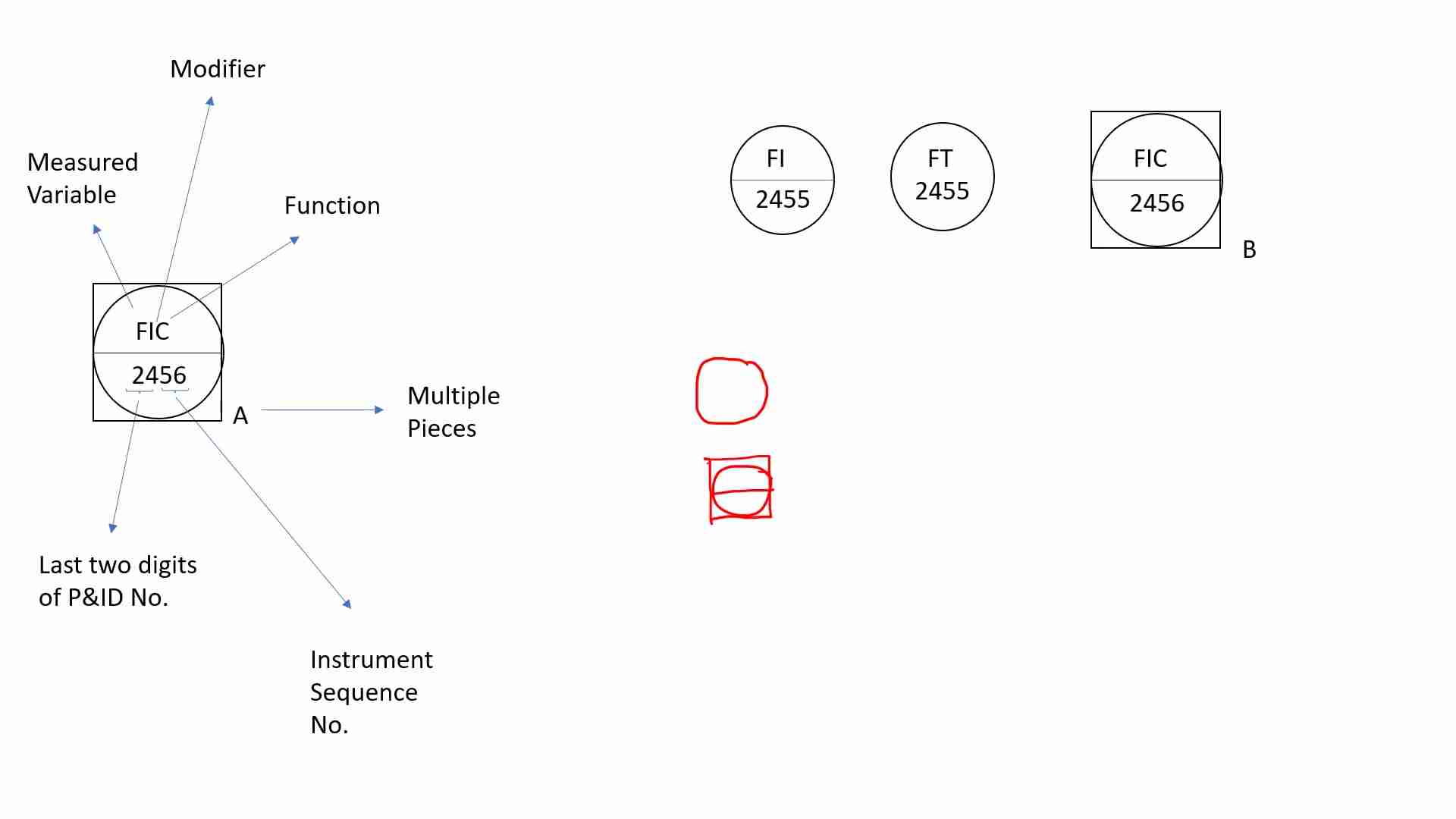

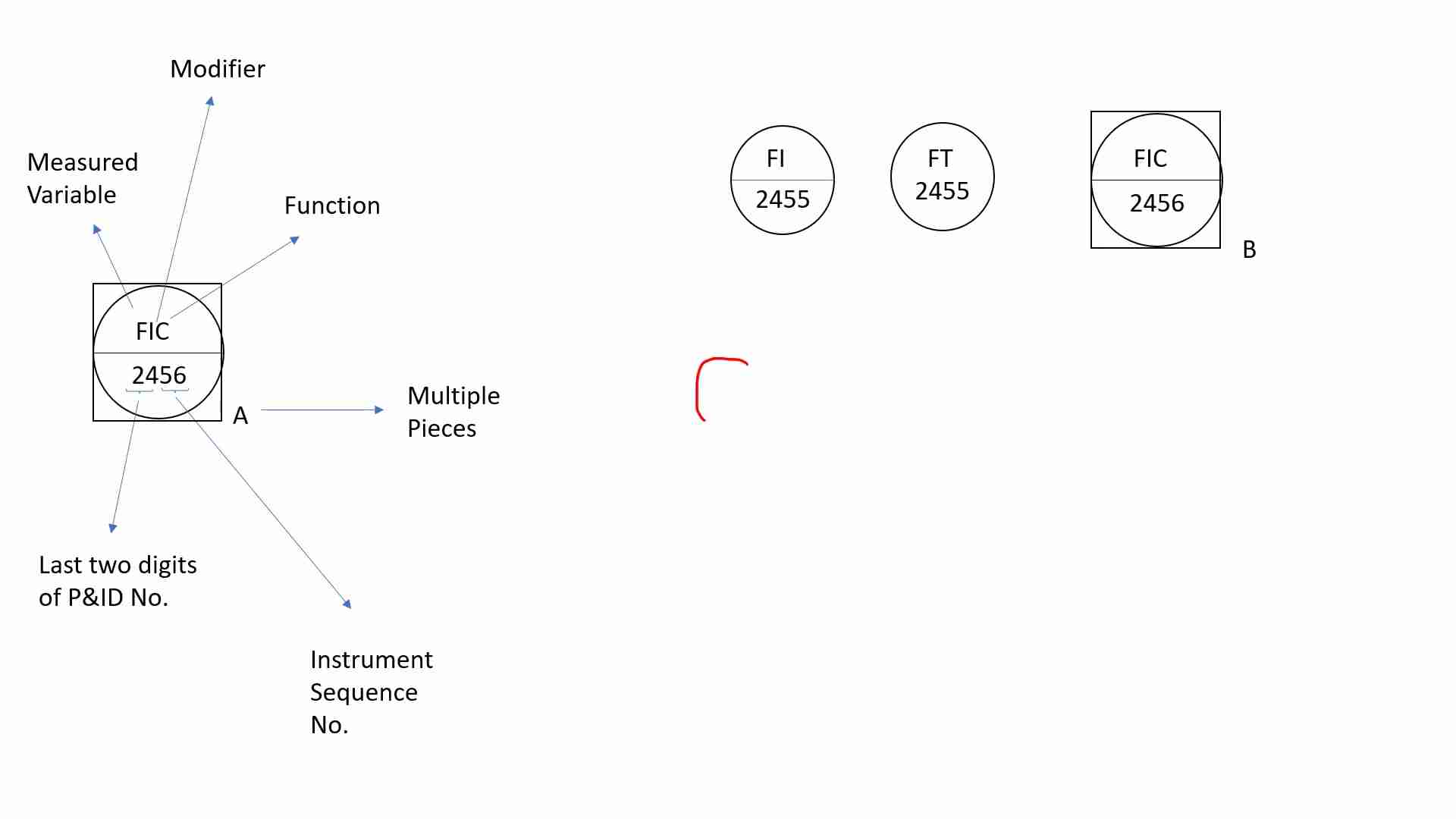

P&ID 图中的仪表符号的形状和线条样式，可以提供关于仪表安装位置和访问权限的重要线索。例如，如果一个仪表用简单的圆形表示，

这通常意味着该仪表位于工厂的现场，可以由操作人员直接访问。然而，如果仪表符号是一个带圆圈的方框，这可能表示该仪表位于控制室内，或者它是控制系统的一部分，需要通过控制系统进行访问和操作。此外，符号中的线条样式也可能具有特殊的含义。例如，虚线可能用于表示软件或分布式控制系统（DCS）中的功能或连接。

具体来说：

• 圆形：现场仪表，可直接访问。
• 带圆圈的方框：控制室仪表，或控制系统的一部分。
• 虚线：软件或 DCS 功能/连接。

解密仪表编号系统：追踪仪表身份

在 P&ID 图中，每个仪表都分配有一个唯一的编号，

这个编号系统用于识别和追踪特定的仪表。仪表编号通常由字母和数字组成，其中字母指示仪表的类型和功能，数字则用于区分同一类型中的不同仪表。例如，如果 P&ID 图中有多个流量变送器，它们可能分别被编号为 FT-101、FT-102、FT-103，以此类推。理解仪表编号系统有助于快速定位特定仪表，并跟踪其在整个流程中的作用。

编号通常包含以下信息：

• 前缀字母：指示仪表类型（例如 FT 表示流量变送器）。
• 数字：区分同一类型的不同仪表（例如 101、102、103）。

例如，如果你的 P&ID 的编号是 1224，那么 24 将会显示在仪器的开头。 然而如果你的编号是 1225，显示在仪器上的数字将会是 2556 。（这个需要注意， 25 是显示在所有具有相同PID上的）

注意： 在实际的 P&ID 图中，仪表的数量非常多，为了方便管理和维护，仪表编号系统会更加复杂，可能包含更多的信息，如回路号、设备号等。因此，理解仪表编号系统对于快速定位和维护特定的仪表至关重要。

总而言之，仪表编号系统是一个关键工具，用于识别和跟踪 P&ID 图中的特定仪表，帮助工程师和操作人员更好地理解和维护流程。

控制室仪表显示：进一步解读 P&ID 图

控制室仪表的特殊表示

P&ID 图中的某些符号具有特殊的含义，例如，当一个仪表符号被一个方框包围时，

这通常表示该仪表位于控制室内。这种表示方法有助于区分位于现场的仪表和位于控制室内的仪表，从而更好地理解整个控制系统的架构。控制室内的仪表通常与控制系统的操作界面相关联，操作人员可以通过这些仪表来监视和控制整个流程。此外，某些仪表符号还可能包含一条水平线，这表示该仪表具有显示功能，可以在控制室的操作界面上显示相关的过程参数。

总之，通过注意仪表符号的特殊表示，可以更好地理解 P&ID 图中控制室仪表的角色和功能，从而更有效地进行流程监视和控制。

• 方框包围：位于控制室内的仪表。
• 水平线：具有显示功能，可在操作界面上显示参数。

如何有效利用 P&ID 仪表标识信息

快速定位特定仪表

掌握仪表编号系统，可以快速在 P&ID 图中定位特定仪表，节省大量时间和精力。通过仪表编号，可以快速找到仪表的具体位置，并了解其在流程中的作用。在大型复杂的流程图中，这种方法尤其有效。

步骤：

1. 确定需要查找的仪表的编号。
2. 在 P&ID 图中搜索该编号。
3. 找到仪表符号，并了解其连接和功能。

理解流程控制逻辑

通过解读仪表符号和标识符，可以更好地理解流程的控制逻辑，了解各个仪表之间的相互作用，从而更有效地进行流程优化和故障排除。理解控制逻辑，有助于识别潜在的问题，并采取相应的措施。

步骤：

1. 分析 P&ID 图中的仪表符号和标识符。
2. 了解各个仪表的功能和作用。
3. 分析仪表之间的连接和相互作用，从而理解整个流程的控制逻辑。
4. 识别测量变量，比如流量，温度，压力等等。



辅助设备维护和故障排除

P&ID 图中的仪表标识信息对于设备维护和故障排除至关重要。通过仪表标识，可以快速找到需要维护或修理的设备，并了解其相关参数和连接，从而更有效地进行维护工作。在紧急情况下，快速定位和识别设备可以大大提高响应速度，减少损失。

步骤：

1. 确定需要维护或修理的仪表的编号。
2. 在 P&ID 图中找到该仪表。
3. 了解仪表的类型、功能和相关参数。
4. 根据 P&ID 图提供的连接信息，进行相应的维护或修理工作。

仪表标识的优缺点分析

? Pros

标准化符号：统一的仪表符号使得不同 P&ID 图之间的信息传递更加清晰。

详细信息：仪表标识符提供了关于仪表类型、功能和编号的详细信息。

辅助维护：准确的仪表标识有助于快速定位和维护设备。

提高安全性：通过识别关键仪表，可以更好地监控流程，提高安全性。

? Cons

符号复杂：对于初学者，大量的仪表符号可能难以记忆和理解。

需要专业知识：解读 P&ID 图需要一定的专业知识和经验。

更新滞后：如果 P&ID 图没有及时更新，可能导致信息不准确。

依赖性强：过度依赖 P&ID 图可能导致对现场实际情况的忽视。

常见问题解答

P&ID 图中的仪表符号有哪些常见类型？

常见的仪表符号包括圆形、带圆圈的方框，以及带有不同线条样式的符号。圆形通常表示现场仪表，带圆圈的方框可能表示控制室仪表，而虚线可能表示软件或 DCS 功能。不同的符号类型可以帮助区分仪表的安装位置和访问权限。

如何快速定位 P&ID 图中的特定仪表？

掌握仪表编号系统是快速定位特定仪表的关键。每个仪表都有一个唯一的编号，通过在 P&ID 图中搜索该编号，可以快速找到仪表的具体位置和相关信息。熟悉常见的仪表类型及其编号规则可以进一步提高定位效率。

P&ID 图中的字母标识符代表什么含义？

字母标识符是 P&ID 图中仪表符号的重要组成部分，每个字母都代表仪表的一个特定属性。例如，F 表示流量（Flow），I 表示指示（Indication），T 表示变送器（Transmitter），C 表示控制（Control）。理解这些字母的含义有助于快速理解仪表的用途。

如果P&ID图中，有两个控制器被配置为分程控制该如何识别？

P&ID 图中，如果有两个控制器被配置为分程控制，通常会在仪器下方使用A或者B标明，代表其为双重配置。

相关问题

P&ID 图在过程工业中的作用是什么？

P&ID 图在过程工业中扮演着至关重要的角色。首先，它是设计的基础，工程师可以根据 P&ID 图进行设备选型、管道布置和控制系统设计。其次，它是运行的指导，操作人员可以通过 P&ID 图了解流程的运行状态，监视关键参数，并进行相应的操作。此外，它也是维护的依据，维护人员可以根据 P&ID 图快速定位需要维护或修理的设备，并了解其相关参数和连接。P&ID 图还是安全保障，通过 P&ID 图可以识别潜在的安全风险，并采取相应的安全措施。总而言之，P&ID 图是过程工业中不可或缺的重要工具，它贯穿于设计、运行、维护和安全等各个环节。

如何提高 P&ID 图的阅读和理解能力？

提高 P&ID 图的阅读和理解能力，需要从以下几个方面入手。首先，熟悉各种仪表符号和标识符，了解它们的含义和用途。其次，掌握流程工业的基本知识，了解各种设备的工作原理和流程的控制逻辑。此外，多加练习，通过阅读和分析大量的 P&ID 图，可以逐渐提高阅读和理解能力。还可以参与相关的培训课程，系统地学习 P&ID 图的知识和技能。最后，与经验丰富的工程师或操作人员交流，可以获得宝贵的实践经验和指导。 通过持续学习和实践，可以不断提高 P&ID 图的阅读和理解能力，从而更好地胜任过程工业相关的工作。
