SkylineTB影像处理详解与图解教程

本文详细解读Skyline TerraBuilder (TB) 影像处理中针对不规则多边形区域的实用技巧。针对导入影像后自动补全为矩形的问题，文章提供了**裁剪多边形**的解决方案，通过精确绘制多边形轮廓，有效去除多余区域。此外，还介绍了**排除多边形**功能，实现内外区域的灵活选择。文章深入剖析了多边形编辑功能中的type和apply属性，阐述了如何通过调整属性实现裁剪、填充、空值等多种操作，以及如何利用单色填充功能进行视觉覆盖。针对高程数据，文章还讲解了如何通过填充多边形进行高程修正，实现填洼或削峰效果。最后，文章强调了**清除空值**的重要性，并通过将特定颜色设置为透明，达到清晰边界的效果。更重要的是，文章分享了多边形**导入导出**功能，尤其是利用Shapefile (SHP) 文件进行精确裁剪的实用经验，显著提升了工作效率。

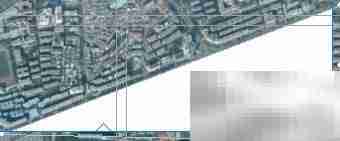

今日使用TB处理mpt数据时，首次碰到影像范围为不规则多边形的情况，导入后系统自动将其转为矩形，导致空白区域被填充成白色。

1、 剪切

2、 针对不规则多边形被自动补全为矩形的问题，可通过剪切功能去除多余部分。操作步骤为：进入主菜单的多边形页面，选择“裁剪多边形”工具，沿希望保留的区域边界绘制一个多边形轮廓。绘制过程中可随时调整形状和范围，完成后系统将自动识别并保留多边形内部内容，同时剔除外部多余区域。值得注意的是，该界面支持多种多边形处理模式，如裁剪、填充、空值设置等，即使在绘制完毕后仍可自由切换模式，灵活优化处理结果，直至达到理想效果。

3、 在多边形选项中，还提供“排除多边形”功能，其作用与裁剪相反：排除模式会保留多边形外部区域，清除内部内容；而裁剪则是保留内部、去除外部。用户可先完成多边形绘制，再根据需要随时切换两种模式，操作便捷高效，具体差异如下图所示。

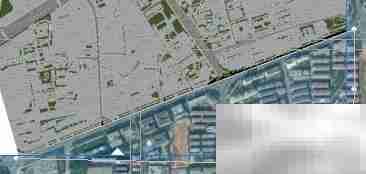

4、 如图可见，右下角多余部分已被成功裁去，呈现出所需的不规则边界效果。

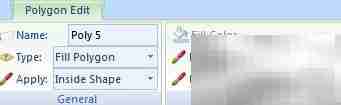

5、 在查看菜单下的多边形编辑功能中，type属性用于设定多边形的操作类型，包括裁剪、填充、空值等多种选项，可根据实际需求动态更改。此属性决定了当前多边形所执行的具体操作。而apply属性则提供“inside shape”（内部）和“outside shape”（外部）两种选择，直观控制操作影响的是多边形内部还是外部区域，便于精准调整处理范围，提升编辑灵活性与实用性。

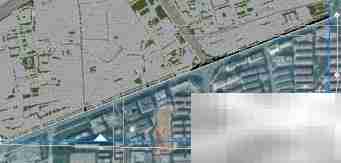

6、 当将apply属性设置为inside shape时，效果立即呈现：仅保留多边形内部影像，外部区域全部被裁除，最终效果如下图所示。

7、 单色填充

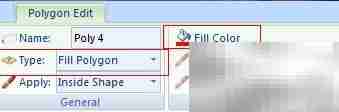

8、 将前述多边形的type属性更改为“填充”，启用单色填充功能，并将填充颜色设为红色，即可实现相应的视觉覆盖效果，具体样式如下图所示。

9、 补高程

10、 由于高程填充操作作用于高程图层而非影像图层，需先在项目树中选中对应的高程图层，然后绘制一个填充多边形，并按照所需参数配置属性，具体设置方式参见下图。

11、 填充的高程值由fill elevation属性定义，behavior属性决定处理行为，“Replace”表示用指定高程值完全替换多边形范围内的原始地形数据。

12、 可将低于设定高程的区域统一抬升至该数值，实现“填洼”效果。

13、 同样也可将高于设定值的区域削平至该高程，达到地形“削峰”的目的。

14、 清除空值

15、 所谓清除空值，实际上是将多边形内特定颜色设为透明。可继续使用原有polygon，将其type属性设为“null”，并将null color属性设置为白色，如下图所示。这样即可实现与裁剪相似的视觉效果，使无效区域变为透明，边界清晰分明。

16、 多边形导入导出功能

17、 上述多边形支持与Shapefile（SHP）或TerraBuilder专用的Pol格式进行相互导入与导出。在我的实际工作中，正是利用一个SHP文件对不规则范围的影像进行了精确裁剪。只需将该SHP文件直接导入TerraBuilder作为多边形，系统便会自动生成对应边界，省去了手动描边的繁琐过程，显著提升了作业效率，最终效果如下图所示。
