AutoCAD2007标注样式修改教程

AutoCAD 2007作为一款经典的CAD软件，在工程设计领域应用广泛。本文针对用户在使用AutoCAD 2007过程中常见的标注样式修改问题，提供了详细的操作指南。通过对“格式”菜单下“标注样式管理器”的运用，用户可以轻松自定义尺寸线、尺寸界线、箭头、文字以及主单位等多种标注属性。文章详细介绍了如何调整颜色、线型、线宽，以及文字的样式、位置和对齐方式，还包括数值单位格式、精度和小数点分隔符的设置。通过本文的指导，用户能够根据实际需求，灵活修改标注样式，提升绘图效率和专业性，从而更好地完成二维绘图、三维建模等设计任务。

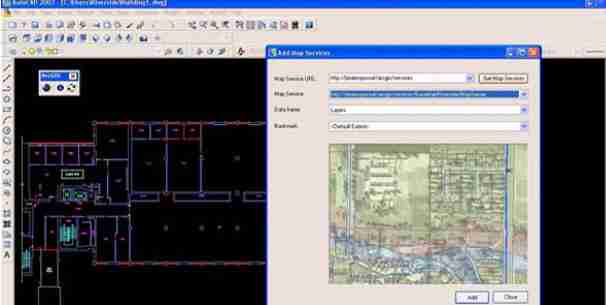

AutoCAD 2007 是由 Autodesk 公司推出的一款经典 计算机辅助设计（CAD）软件，广泛应用于二维绘图、三维建模及各类工程设计任务。该版本首次引入了动态块（Dynamic Blocks）功能，使用户能够创建具备可调节参数的智能化图块，显著提升了设计工作的灵活性与效率。同时，它还增强了3D建模功能，支持更加直观的实体与曲面操作，适用于建筑、机械、土木等多个行业领域。下面，华军软件园小编将为大家详细介绍如何在 AutoCAD 2007 中修改标注样式，以及具体的操作步骤。

第一步

在电脑桌面找到 AutoCAD 2007 的快捷方式图标，使用鼠标双击启动程序，等待软件加载完毕并进入主工作界面。

第二步

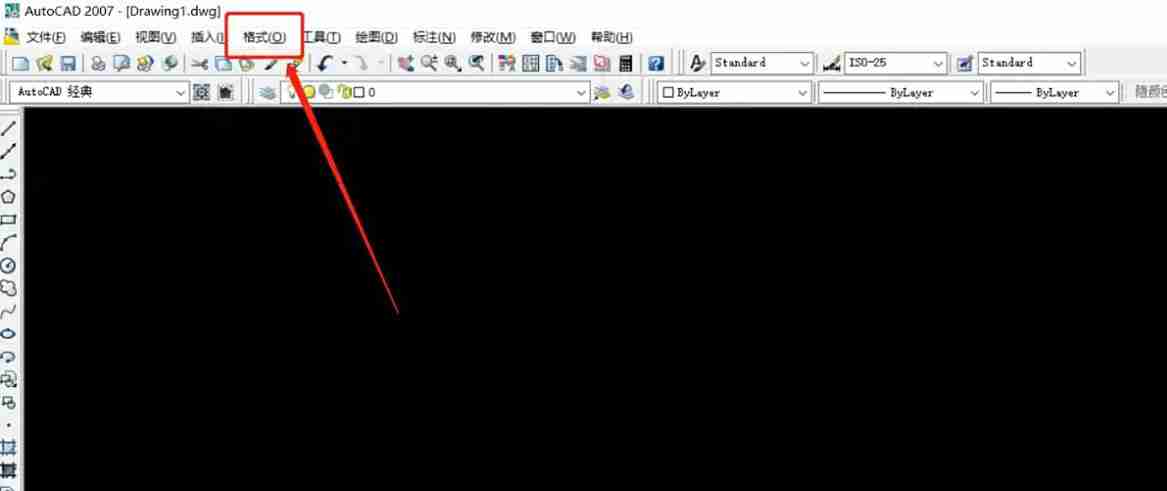

进入主界面后，定位到顶部菜单栏中的“格式”选项，点击后会弹出下拉菜单。在菜单中准确选择“标注样式”命令，系统随即弹出“标注样式管理器”窗口。

第三步

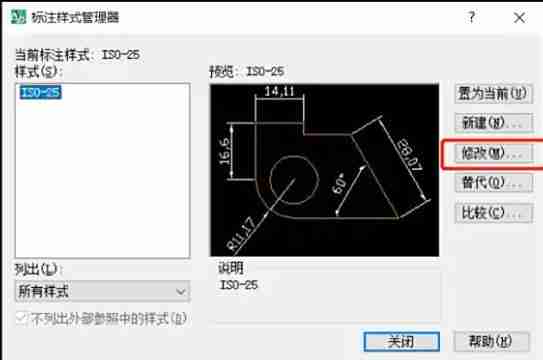

在“标注样式管理器”中，可以看到当前图纸中存在的所有标注样式。选中需要调整的标注样式，然后点击右侧的“修改”按钮，此时将打开“修改标注样式”设置对话框。

第四步

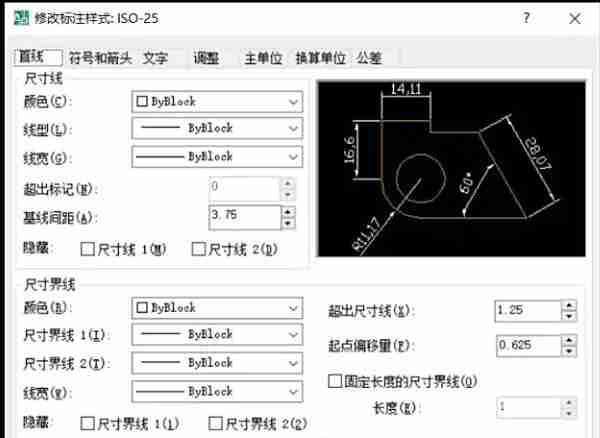

“修改标注样式”对话框包含多个设置选项卡，分别对应不同的标注属性。在“尺寸线”设置区域，可自定义尺寸线的颜色、线型和线宽，并调整其超出标记的长度以及基线标注时的间距。在“尺寸界线”部分，可以设置界线的颜色、线型、线宽，以及界线超出尺寸线的距离和起点偏移值。“箭头”区域提供多种箭头类型选择（如实心箭头、建筑标记等），并可设定箭头大小。

第五步

在“文字”相关设置中，“文字外观”选项允许设置文字样式、颜色、高度、宽度比例等参数；“文字位置”可用于控制文字在标注中的垂直与水平布局，例如垂直方向可选居中、上方、下方或JIS标准，水平方向可对齐至第一条或第二条尺寸界线；“文字对齐”功能则决定文字是保持水平还是与尺寸线平行。

在“主单位”选项卡下的“线性标注”区域，可以设置数值的单位格式（如小数、分数等）、精度（保留几位小数）以及小数点分隔符类型；“角度标注”用于配置角度值的显示格式与精确度；此外，“前缀”和“后缀”功能支持为标注数值添加特定字符，如单位符号或说明文字。

第六步

完成所有参数的调整后，请仔细核对各项设置是否符合实际需求。确认无误后，点击“修改标注样式”对话框中的“确定”按钮，返回“标注样式管理器”。最后，点击“关闭”按钮退出管理器，完成标注样式的修改操作。此后，所有应用该样式的标注都将按照新设置显示。
