title: 通过在线制图工具绘制阿里云部署图

最近做一个项目是关于采集指纹的系统，先给大家简单介绍一下项目的主要功能：

该项目主要是做一个采集婴幼儿的手掌指纹和掌纹的客户端，并且通过服务端接口保存手掌指纹到阿里云oss存储中。
同时后台提供管理功能，对采集人员，系统角色权限管理，同时提供婴幼儿的手指指纹图片的查看和分析功能。

系统分为三个子系统：

• 指纹采集客户端程序（client)
• 指纹采集接口应用服务（通过springboot 框架开发的Restful Api方式 (client restful api)
• 指纹采集后台管理应用前端页面 （Ant Design Vue Admin )
• 指纹采集后台应用接口服务器 (通过Spring Boot框架开发，用到Redis， JWT，mybatis等技术)

由于客户要求使用阿里云服务作为应用部署的基本设施,按照客户的要求绘制阿里云系统部署架构图。

最后讨论后的部署建议方案：

• 为了保证数据传输的安全建议采用https SSL证书方式。
• 用户请求通过负载均衡SLB分发到阿里云的ESC上。
• 后端web服务器采用多台ECS（至少2台）负载用户请求。
• 数据库采用阿里云的Mysql版本，通过设置好数据库的备份和安全
• OSS存在被采集人指纹信息。
• 使用redis作为数据缓存中心。
• 短信接口建议采用阿里云平台短信网关服务。

在此使用了一个网上在线制图网站Freedgo Design 其访问地址为: https://www.freedgo.com.

freedgo Design 是一个多种类型图表的在线绘制软件，让您创建 阿里云架构图 腾讯云架构图 Oracle云架构图 AWS系统部署图 软件架构图, UML，BPMN，ERD，流程图，UX设计图,ANT DESIGN，思维导图，图表。
可以做到注册用户免费使用。

具体绘制步骤如下：

• 打开https://www.freedgo.com,先点...，Freedgo Design提供邮箱、微信、QQ、微博等多种注册方式。
• 注册成功后，点击

  开始制作

  按钮，然后就进入制图工具页面进行绘制。
• 选择菜单

  文件

  ->

  从类型中新建

  ->

  云架构

  ->

  阿里云

• 左侧图标库中选择所需要的web服务器，数据库，redis等等图标
• 安装业务逻辑绘制在线架构图。

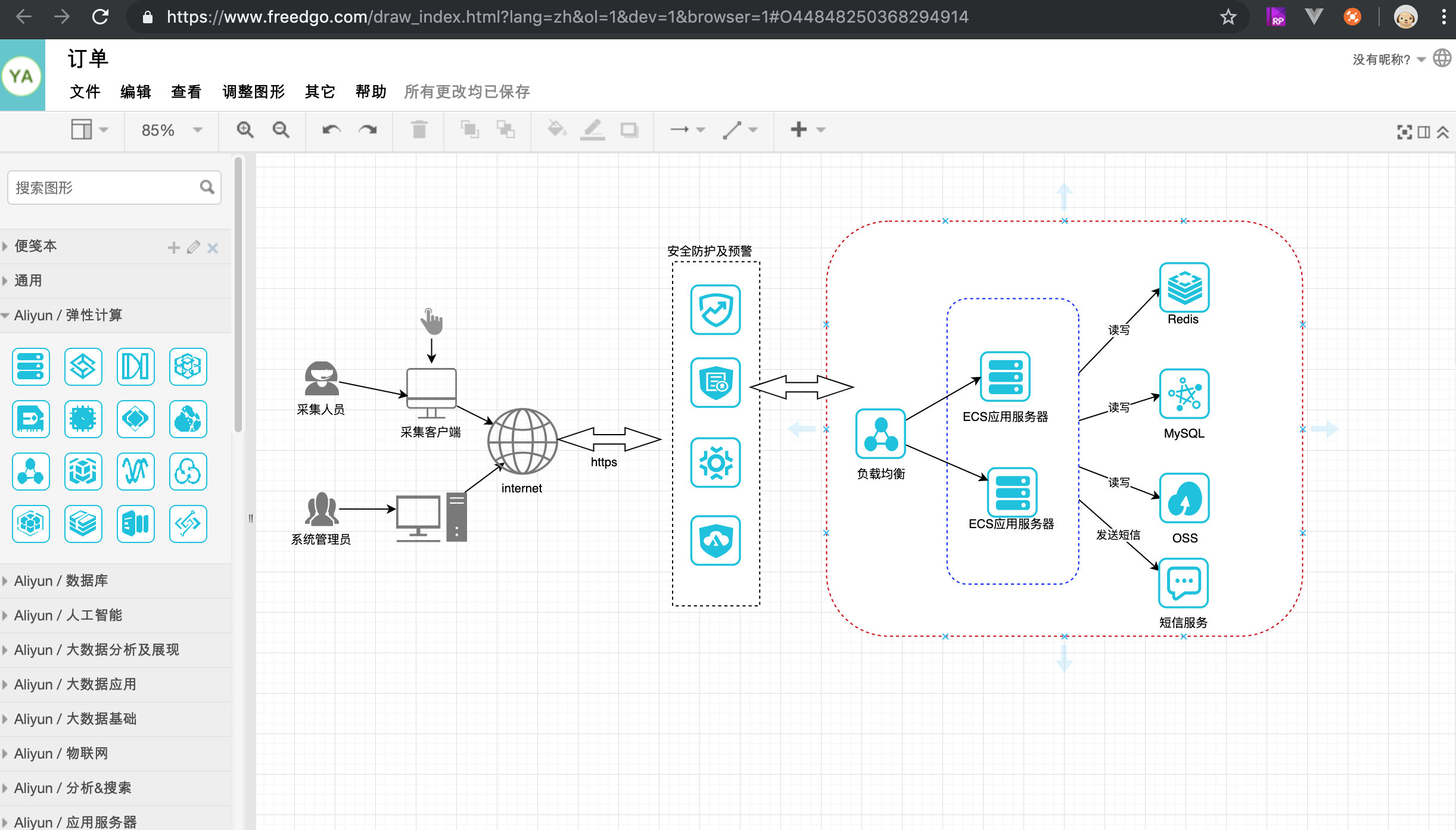

最终的绘制效果如下图：
