本文源于作者在 KubeSphere & Friends 2021 杭州站 的演讲内容《基于 Kubernetes 的新一代 MySQL 高可用架构实现方案》。

本文是 MySQL 容器化系列的第三篇文章，主要介绍 MySQL 容器化 Helm 版本[1] 的设计思路。

Dockerfile 简介

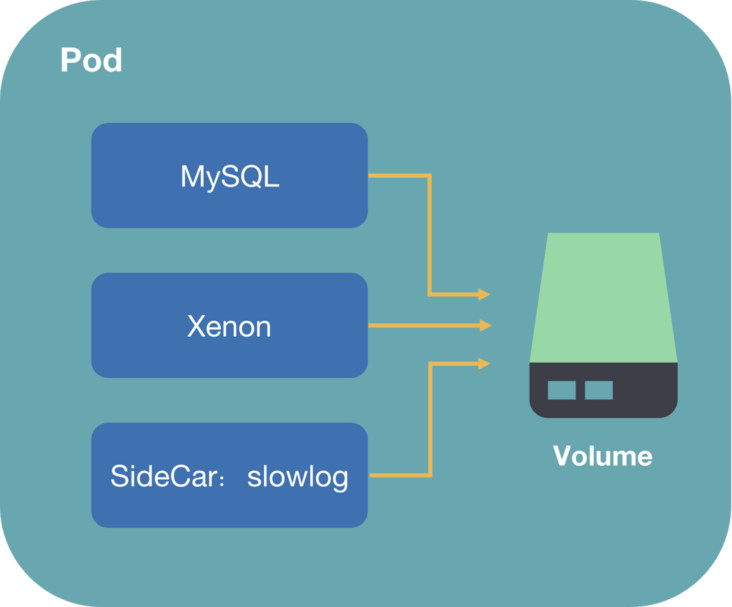

首先 RadonDB MySQL 一个 Pod 中的容器角色中，一般包含 MySQL、Xenon、slowlog 三个容器。

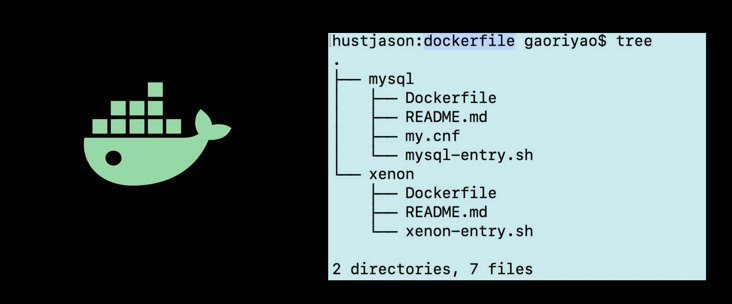

其中，MySQL 和 Xenon Dockerfile 目录结构如下所示：

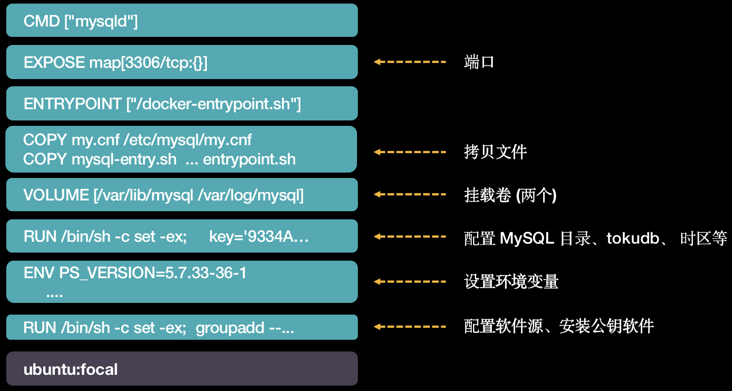

MySQL Dockerfile 解析

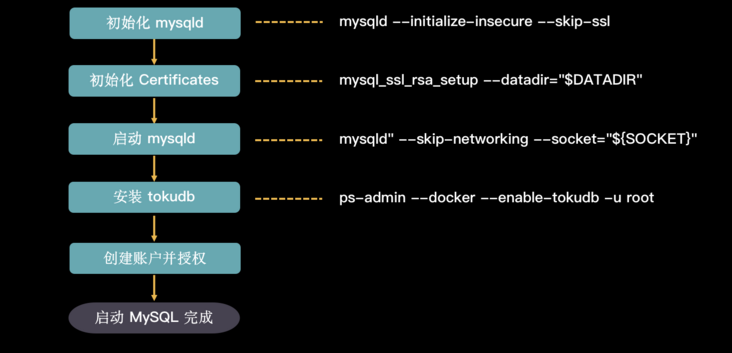

启动 MySQL 主进程前，需要准备数据库配置、初始化等，这些工作要在最终的 MySQL 运行之前解决。在制作镜像时，通过配置 MySQL Dockerfile 中

ENTRYPOINT

CMD

Docker 是分层的，每一条命令都会建一个镜像层，分层太多会导致快速膨胀。在制作镜像时，不建议分层太多。

MySQL

Dockerfile

MySQL

mysql-entry.sh

Xenon Dockerfile 解析

Xenon Dockerfile 比较简单，跟 MySQL Dockerfile 流程类似。

Xenon

Dockerfile

xenon-entry.sh

1. 生成 Xenon 配置文件，在 Xenon 启动的时候调用
2. ping host

name 生成及环境变量

name 生成

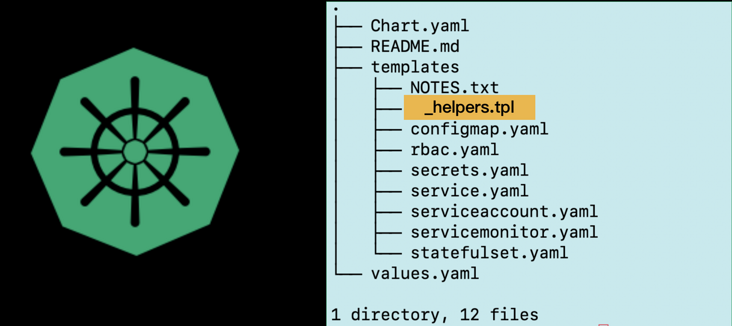

首先我们看下 chart 目录下功能文件列表，chart 下包含的文件如下图所示：

其中，

_helpers.tpl

Chart.yaml

values.yaml

• 生成 app 名字：helm install release
• 生成

  serviceAccountName

  名字。
• 生成 chart 名字和版本。

通过命令

helm get all demo

104 # Source: radondb-mysql/templates/serviceaccount.yaml
105 apiVersion: v1
106 kind: ServiceAccount
107 metadata:
108   name: demo-radondb-mysql
109   labels:
110     app: demo-radondb-mysql
111     chart: radondb-mysql-1.0.0
112     release: "demo"
113     heritage: "Helm"

环境变量

环境变量 主要目的是保存密码和配置参数解耦。

• secrets.yaml 功能

  • Opaque
  • base64 转码
  • 加密插件

• configmap.yaml 功能

  • 将配置参数和 docker 镜像解耦
  • 保存一些配置参数和修改 lable 的脚本

如何识别集群中 leader、follower 角色？

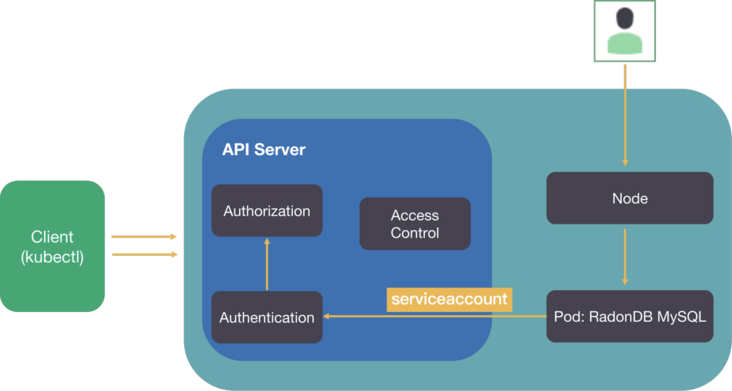

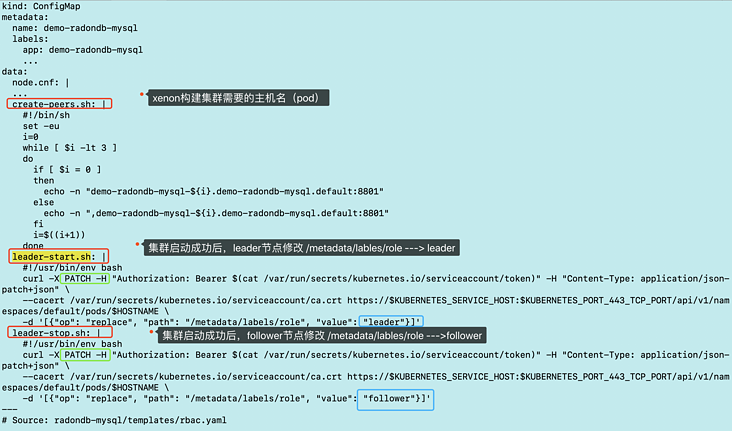

识别集群节点角色，需创建一个服务账号，并授予相应的权限。通过执行在

config

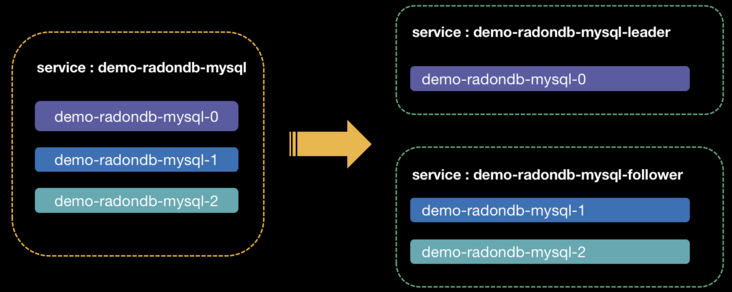

节点角色修改后，相应 lable 效果如下。此时，通过服务标签后缀，即可轻松辨别 Leader 和 Follower 角色的节点。

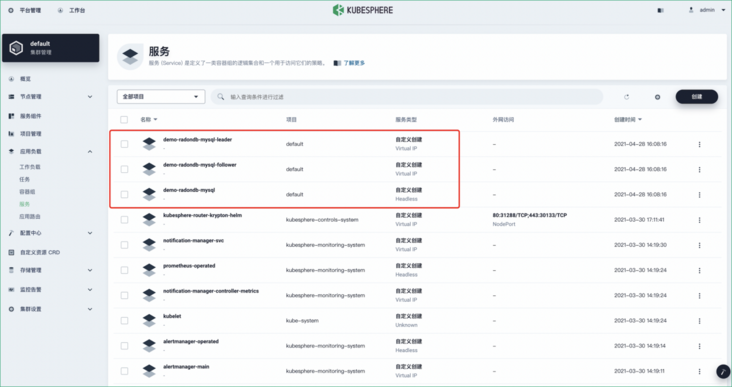

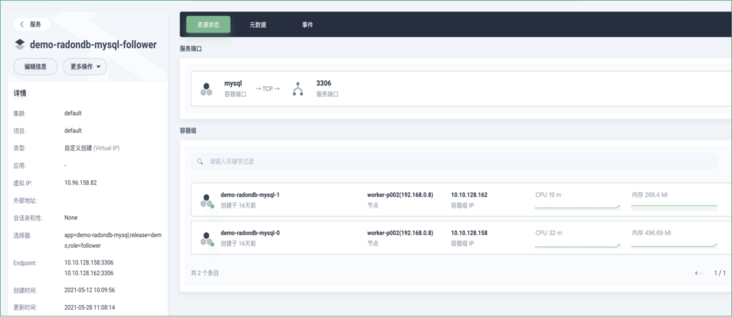

在 KubeSphere[2] 管理控制台，可查看到角色修改后示例如下：

如何实现读写分离？

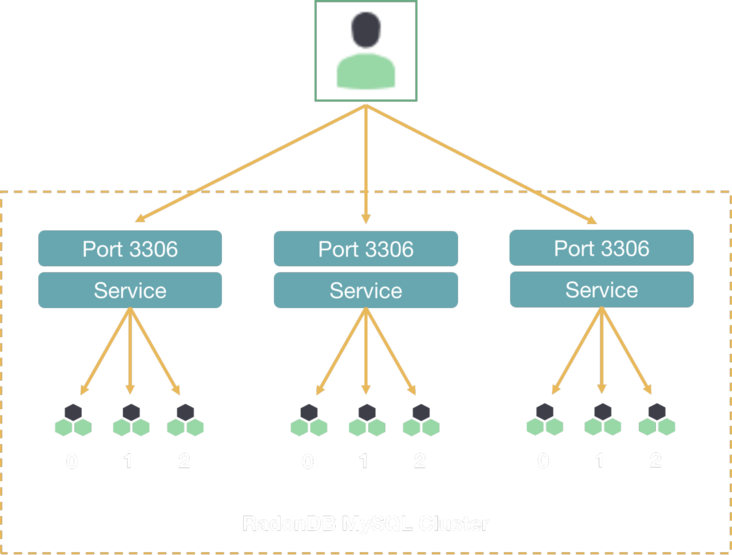

RadonDB MySQL 读写分离，通过 Headless service for stable DNS [3] 来实现。

分配一个集群内部可以访问的虚拟 IP (VIP)，VIP 是固定的，而节点所绑定的 Pod 的 IP 是可以变化的，每个 Node 上分配一个端口作为外部访问入口。以此特点，可以设定一个读 IP 和一个写 IP，来达到读写分离的目的，而无需担心新绑定 Pod 致使 IP 发生变化。

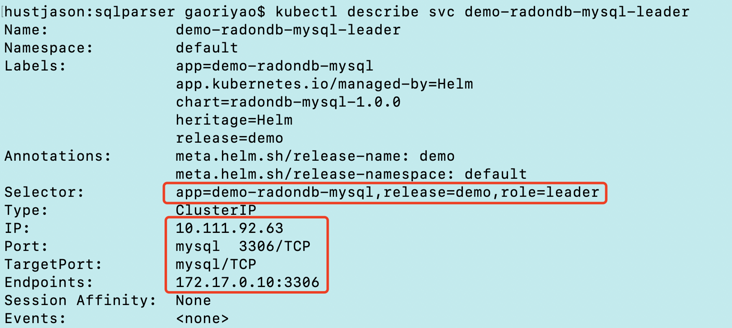

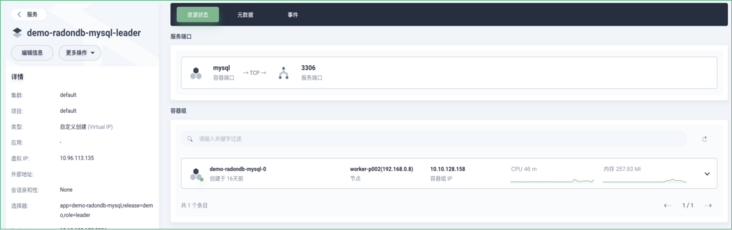

以 Leader 节点为例，下图所示的 ClusterIP 对应写 IP(

10.111.92.63

172.17.0.10

邂逅 KubeShpere

RadonDB MySQL 已经登录 KubeSphere 应用商店（3.1.0 版本推出），可以通过 KubeSphere 来实现对集群的查看和管理。

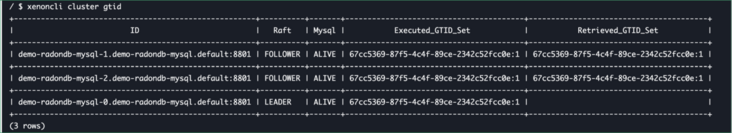

1、通过终端查看集群正常时 gtid 和对应的状态

2、模拟 Follower 节点挂掉场景

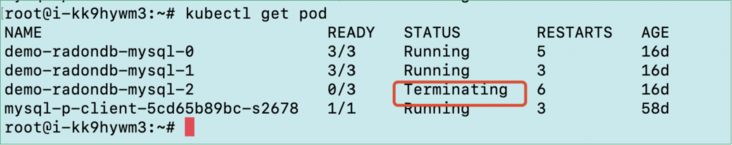

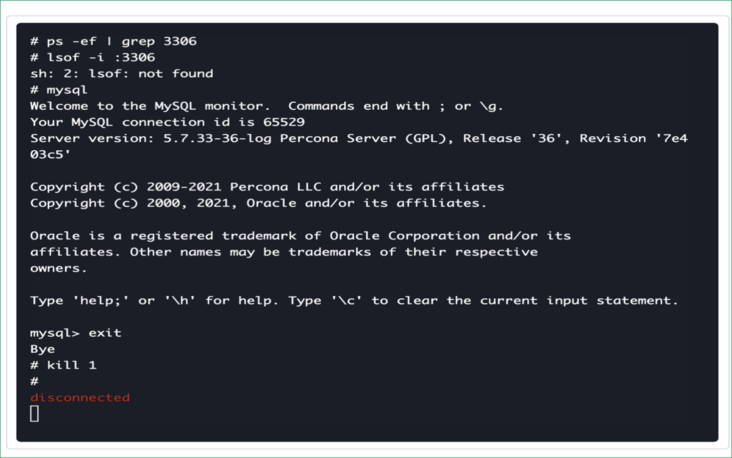

kill 掉名为 demo-radondb-mysql-2 的 follower：

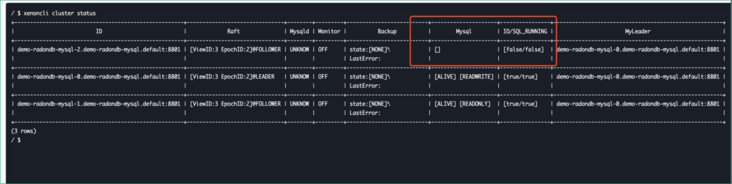

从另外一个节点登入终端再次查看集群状态，该 follower 节点 MySQL 和 IO/SQL 状态都不正常。

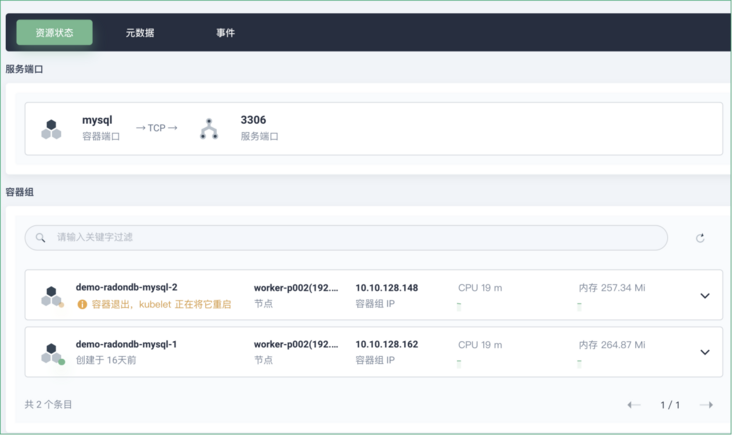

从 KubeSphere 界面查看：

挂掉的节点重新拉起，集群开始重新发起选举：

3、Leader （demo-radondb-mysql-0） 节点挂掉场景

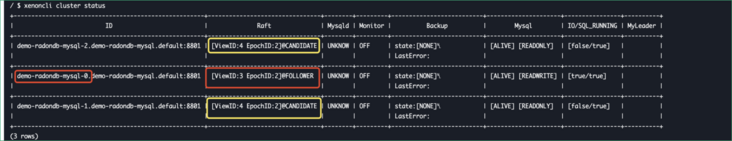

leader 降级为 follower，原来另外两个从节点进入候选者状态：

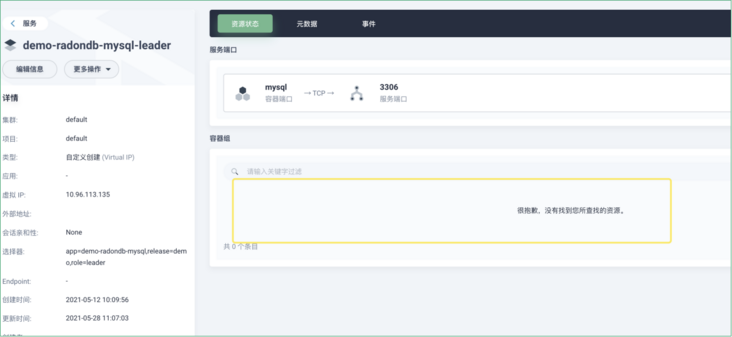

从 KubeSphere 界面查看，这时已经查不到 leader pod：

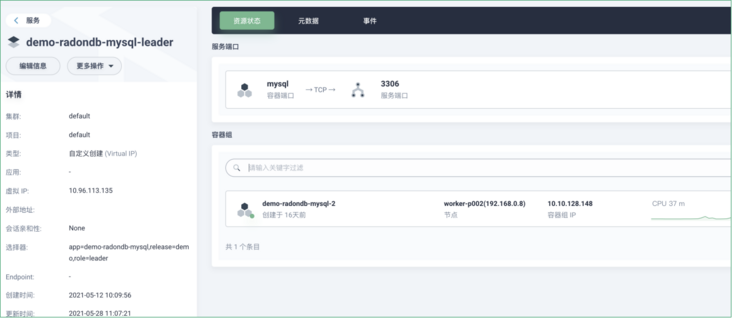

等待一段时间，集群选出新主（demo-radondb-mysql-2）：

从 KubeSphere 看到原来的主（demo-radondb-mysql-0）变为 follower：

4、网络隔离

将新主(demo-radondb-mysql-2) 隔离。

等待一段时间，可以看到新主(demo-radondb-mysql-0)重新被选出：

[1]. RadonDB MySQL Kubernetes：https://github.com/radondb/ra...

[2]. KubeSphere：https://kubesphere.com.cn

[3]. Headless service：https://kubesphere.com.cnhttp...

关于 RadonDB

RadonDB 开源社区是一个面向云原生、容器化的数据库开源社区， 为数据库技术爱好者提供围绕主流开源数据库（MySQL、PostgreSQL、Redis、MongoDB、ClickHouse 等）的技术分享平台，并提供企业级 RadonDB 开源产品及服务。

目前 RadonDB 开源数据库系列产品已被 光大银行、浦发硅谷银行、哈密银行、泰康保险、太平保险、安盛保险、阳光保险、百年人寿、安吉物流、安畅物流、蓝月亮、天财商龙、罗克佳华、升哲科技、无锡汇跑体育、北京电信、江苏交通控股、四川航空、昆明航空、国控生物 等上千家企业及社区用户采用。

RadonDB 可基于云平台与 Kubernetes 容器平台交付，不仅提供覆盖多场景的数据库产品解决方案，而且提供专业的集群管理和自动化运维能力，主要功能特性包括：高可用主从切换、数据强一致性、读写分离、一键安装部署、多维指标监控&告警、弹性扩容&缩容、横向自由扩展、自动备份&恢复、同城多活、异地灾备 等。RadonDB 仅需企业及社区用户专注于业务层逻辑开发，无需关注集群高可用选型、管理和运维等复杂问题，帮助企业及社区用户大幅度提升业务开发与价值创新的效率！
