背景介绍

StoneDB 是一款兼容 MySQL 的开源 HTAP 数据库。StoneDB 的整体架构分为三层，分别是应用层、服务层和存储引擎层。应用层主要负责客户端的连接管理和权限验证；服务层提供了 SQL 接口、查询缓存、解析器、优化器、执行器等组件；Tianmu 引擎所在的存储引擎层是 StoneDB 的核心，数据的组织和压缩、以及基于知识网格的查询优化均是在 Tianmu 引擎实现。
本文主要为大家介绍 StoneDB 的读操作、写操作执行过程，方便大家了解引擎架构、内部逻辑和各个功能模块。

一、Tianmu 引擎架构

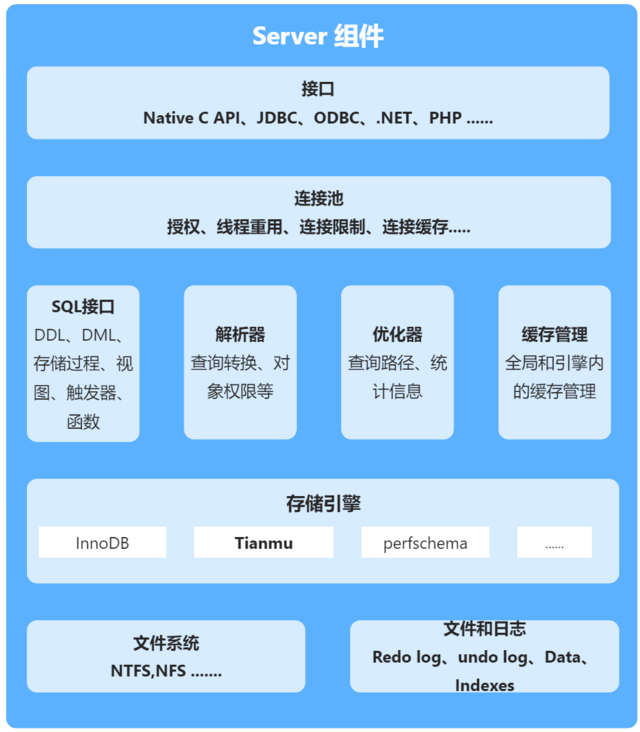

1 Tianmu 存储引擎在 Server 组件中的位置

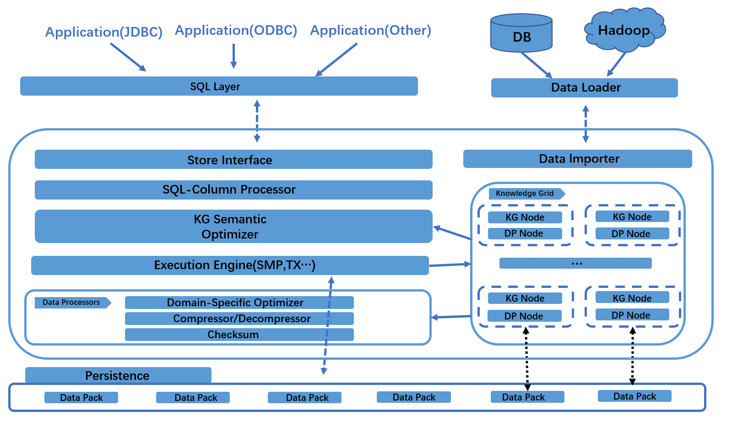

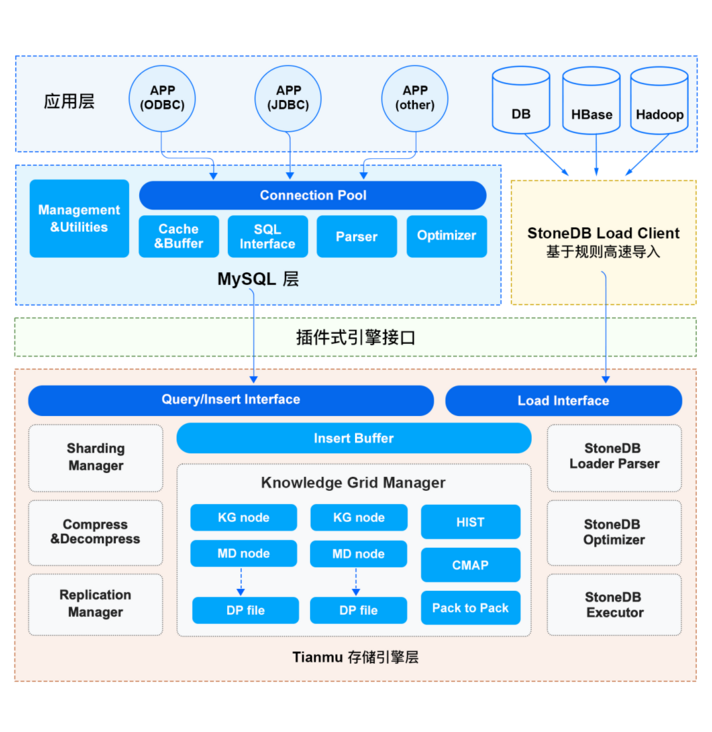

2 Tianmu 引擎架构图

3 Tianmu 引擎各个模块介绍

Tianmu Parser

解析客户端传来的 SQL ，进行关键字提取、解析，生成解析树。解析的词包括 select、update、delete、or、group by 等，对不支持的语法会向客户端抛出异常：ERROR：You have an error in your SQL syntax.
比如，执行如下语句：

select *  from user where userId =1234;

在分析器中就通过语义规则器将 select、from、where 这些关键词提取和匹配出来， MySQL 会自动判断关键词和非关键词，将用户的匹配字段和自定义语句识别出来。这个阶段也会做一些校验，比如校验当前数据库是否存在 user 表，同时假如 user 表中不存在 userId 这个字段同样会报错：unknown column in field list.
解析入口：

RCAttr::ApproxAnswerSize

Knowledge Grid

Knowledge Grid，即知识网格，是 Tianmu 引擎进行快速数据查询的关键，在查询计划分析与构建过程中，通过知识网格可以消除或大量减少需要解压的数据块，降低 IO 消耗，提高查询响应时间和网络利用率。

KN Node

Knowledge Node（KN Node），即知识节点，除了基础元数据外，还包括数据特征以及更深度的数据统信息，知识节点在数据查询/装载过程中会动态计算。

DPN

Data Pack Node（DPN），即数据包节点，又叫元数据节点（Metadata Node，MD Node），与数据包（DP）之间保持一一对应关系，数据包节点中包含了其对应数据包的元数据信息。
数据结构：

struct DPN{}

获取DPN：

DPN &get_dpn

Data Pack

Data Pack（DP），即数据包，是存储的最底层，列中每份大小固定的单元组成一个数据块。
DP 是存储的最底层，列中每份大小固定的单元组成一个数据块。数据块比列更小，具有更好的压缩比率，又比磁盘默认存储单元单元更 大,具有更好的查询性能。 物理数据按固定数据块存储 (DP)、 数据块大小固定(典型值128KB)、优化 IO 效率、提供基于块 (Block) 的高效压缩/加密算法。
获取 DP：

Pack *get_pack(size_t i)

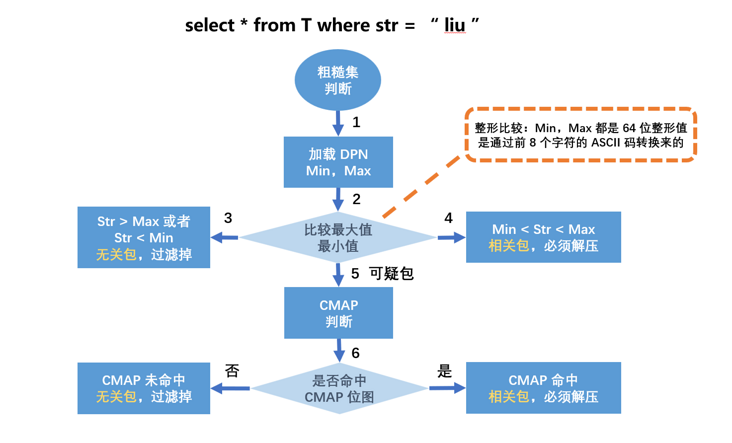

CMAP

字符过滤，粗糙集过滤寻找可疑包，生成字符位图文件。

CprsErr Decompress

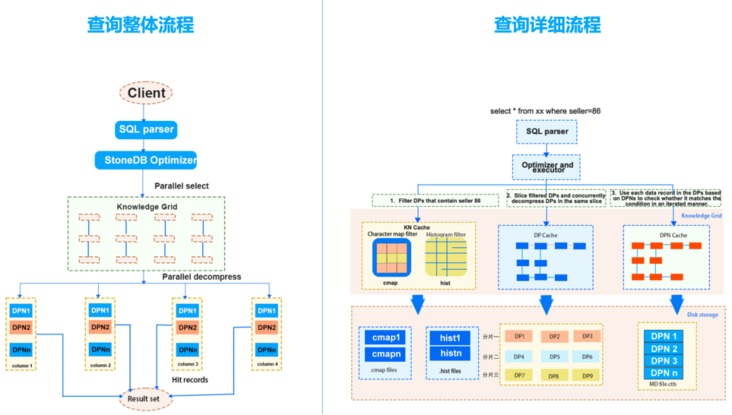

二、读操作执行过程

对于来自客户端的请求，首先由查询优化器进行基于知识网格的优化，产生执行计划后再交给执行引擎去处理。

• 基于知识网格中的信息进行粗燥集（Rough Set）构建, 并确定此次请求所需使用到的数据包（DP）。

• 基于知识节点和数据包节点，确定查询涉及到的数据包集合，并将数据包归类:

  • 相关 DP：满足查询条件限制的 DP（直接读取并返回）；
  • 可疑 DP：DP 中部分数据满足查询条件（解压后进行处理再返回）
  • 不相关 DP：与查询条件完全不相关（直接忽略）。

执行计划构建时, 会完全规避不相关 DP，仅读取并解压相关 DP，按照特定情况决定是否读取可疑 DP。例如，对于一个查询请求，通过 Knowledge Grid 可以确定 3 个相关和 1 个可疑 DP。如果此请求包含聚合函数，此时只需要解压可疑 DP 并计算聚合值，再结合 3 个相关 DP 的数据包节点 （DPN）中的统计值即可得出结果。如果此请求需要返回具体数据，那么无论相关 DP 还是可疑 DP，都需要读取数据块并解压缩，以获得结果集。

• 如果查询请求的结果可以直接从 DPN 中产生（例如 count, max, min 等操作），则直接返回元信息节点中的数据，无需访问物理数据文件。

  例如：SELECT count(*) FROM employees where salary
• 通过 Knowledge Grid 知识，查找包含 salary
• DP A 与 B 属于相关 DP， 只需直接从对应的 DPN 中获取 count 值即可。
• DP C 属于不相关 DP，需要读取数据块并解压，执行函数计算后才能返回结果集。
• 这里只有 DP C 会被读取并解压，DP A 与 B 并不消耗 IO 资源。

执行代码：

Engine::HandleSelect();

Engine::GetTableShare();

class ColumnShare;

ColumnShare::map_dpn();

ColumnShare::read_meta();

ColumnShare::scan_dpn();

TableShare::TableShare();

RCAttr::RoughCheck;

RSIndex_CMap::RSIndex_CMap;

CprsErr Decompress;

TempTable::SendResult();

三、写操作执行过程

来自客户端的请求经过连接器、分析器后，由查询优化器进行基于知识网格的优化，产生执行计划，经过数据的压缩、校验后再交给执行引擎去处理。
Tianmu 执行引擎将数据组织为两个层次：物理存储介质上的的数据块（Data Pack，DP），内存上的知识网格层（Knowledge Grid，KG）。
入口函数：

write_row
