Mysql InnoDB引擎中的数据页结构详解

来源:脚本之家 2022-12-29 11:12:09 0浏览 收藏

本篇文章向大家介绍《Mysql InnoDB引擎中的数据页结构详解》,主要包括结构、MySQLInnoDB、引擎、数据页,具有一定的参考价值,需要的朋友可以参考一下。

Mysql InnoDB引擎数据页结构

InnoDB 是 mysql 的默认引擎,也是我们最常用的,所以基于 InnoDB,学习页结构。而学习页结构,是为了更好的学习索引。

一、页的简介

页是 InnoDB 管理存储空间的基本单位,一个页的大小一般是 16kb。

为了达成不同的目的,作者设计了多种类型的页,比如:

  • 存放表空间头部信息的页
  • 存放 change buffer 信息的页
  • 存放 inode 信息的页
  • 存放 undo 日志信息的页
  • ... ...

然而我们最关心的,还是那些存放进表中那些数据记录是在哪种页上,官方称这种存放记录的页为索引(INDEX)页,但是为了便于理解,本篇暂把它称为数据页。

二、数据页的结构

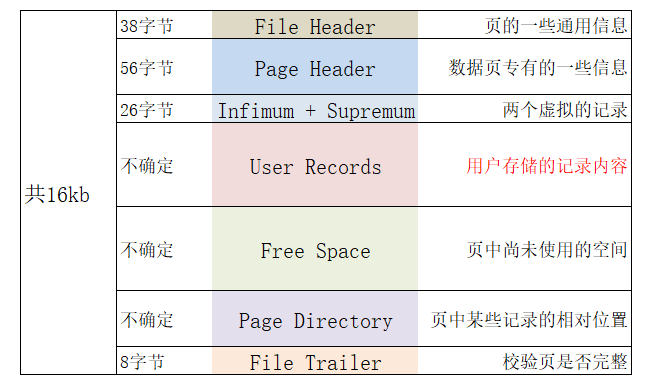

这数据页也有 16kb 的存储空间,可以大致划分为 7 个部分。

从结构图中可以看到,有些部分的占用字节数是确定的,有的是不确定的。我们最关心的用户存储的记录,在 User Records部分。

不过,在一开始生成页的时候,并没有 User Records 部分。当有新的记录插入时,就会从 Free Space部分申请一个记录大小的空间,然后划分到 User Records 部分,直到 Free Space 全部被 User Records 替代,表示这个页已经用完。如果还有新的记录插入,需要申请新的页。

我觉得这里可以把这个数据页当作是书本的页,书页上的内容通常是一行行的呈现,当整个页都用完了,就得翻到下一页(新页)去继续写了。

三、记录在页中的存储结构

那么,User Records 部分里的这些记录,是如何管理的呢?

先来建一张表:

CREATE TABLE pingguo_demo(
	c1 INT,
	c2 INT,
	c3 VARCHAR(10000),
	PRIMARY KEY (c1)
	) CHARSET = ASCII ROW_FORMAT = COMPACT;

这里的指定使用行格式为 COMPACT(引擎中还存在其他的行格式),暂且知道 COMPACT 即可。

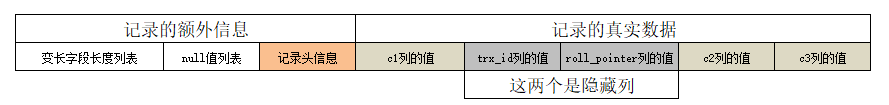

当我们在数据库的插入了一条记录后,其实背后的行格式是这样的:

注意这里橙色标识的记录头信息,它又包含了很多重要信息:

  • 预留位1:占用 1 比特,没有使用。
  • 预留位2:占用 1 比特,没有使用。
  • deleted_flag:占用 1 比特,标记该记录是否被删除。
  • min_rec_flag:占用 1 比特,在 B+ 树(后面索引会讲到)中每层非 叶子节点中的最小的目录项,都会添加此标记。
  • n_owned:一个页面中的记录被分为若干个组,每个组里有一个记录是“大哥”,其他记录都是“小弟”。而这位“大哥”记录的 n_owned 就是所在组的所有记录条数,而小弟们的 n_owned 都是 0
  • heap_no:占用 13 比特,表示当前记录在页面堆中的相对位置。
  • record_type:占用 3 比特,表示当前记录的类型,0是普通记录,1是 B+树非叶节点的目录项记录,2是 Infimum 记录,3是 Suprememum 记录。
  • next_record:占用 16 比特,表示下一条记录的相对位置。

四、记录头信息

现在,向上面新建的表中插入 4 条记录:

INSERT INTO pingguo_demo VALUES
	(1, 100, 'aaaa'),
	(2, 200, 'bbbb'),
	(3, 300, 'cccc'),
	(4, 400, 'dddd');

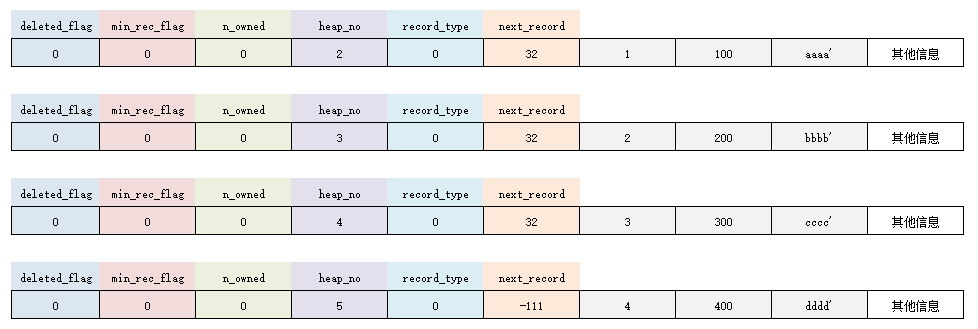

那么,对应这4条记录的行格式应该为:

注意,这里为了便于记忆,作了简化。另外,记录中的信息实际是二进制位数据,这里为了理解写的是十进制。而且,各条记录在 User Records 中存储是没有空隙的,这里抽象表示。

1. deleted_flag

这个属性用来标记当前记录是否被删除,1 表示被删除,0 表示没有被删除。

嗯?我表里删除了数据居然还在页里。

是的,你以为被删除了,其实还在磁盘上。为什么呢?

因为如果在磁盘上移除这些记录,还要再重新排列其他记录,会带来性能消耗,所以只打了一个删除的标记。

然后,所有的删除的记录会组成一个垃圾链表。而记录在这个链表中所占用的空间称为可重用空间,当后面有新记录插入到表中,它们就可能覆盖掉这些空间。

2. min_rec_flag

在 B+ 树中每层非叶子节点中的最小的目录项,都会添加此标记。这里说的目录项,要后续讲解。

这里4条记录的 min_rec_flag 都是 0,表示都不是 B+ 树非叶子节点中的最小的目录项记录。

3. n_owned

要下一章讲解。

4. heap_no

表示当前记录在页面堆中的相对位置。

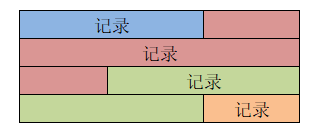

上面的4条记录是抽象的描述,实际上这些记录都是一条一条紧密无缝排列在一起的,这就是堆(heap)。

为了方便管理,把一条记录在堆中的相对位置称为 heap_no。

  • 在页面前面的记录 heap_no 相对较小
  • 在页面后面的记录 heap_no 相对较大
  • 每申请一条记录的存储空间时,该记录比物理位置在它之前的那条记录的 heap_no 值大 1

上述 4 条记录的 heap_no 分别为 2、3、4、5,嗯?怎么没有 0 和 1?

虚拟记录-Infimum 和 Supremum

这个在本文第二部分有提到过。其实这2条记录是页里自动添加的:

Infimum:代表页面中的最小记录

Supremum:代表页面中的最大记录

作者规定,无论向页中插入了多少条记录,任何用户记录都比 Infimum 记录大,都比 Supremum 记录小。

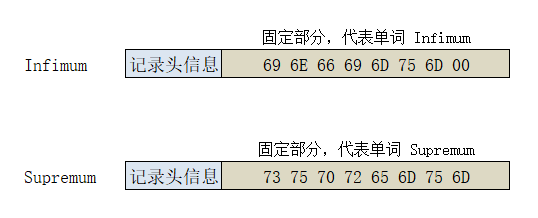

这 2 条虚拟记录的结构也很简单。

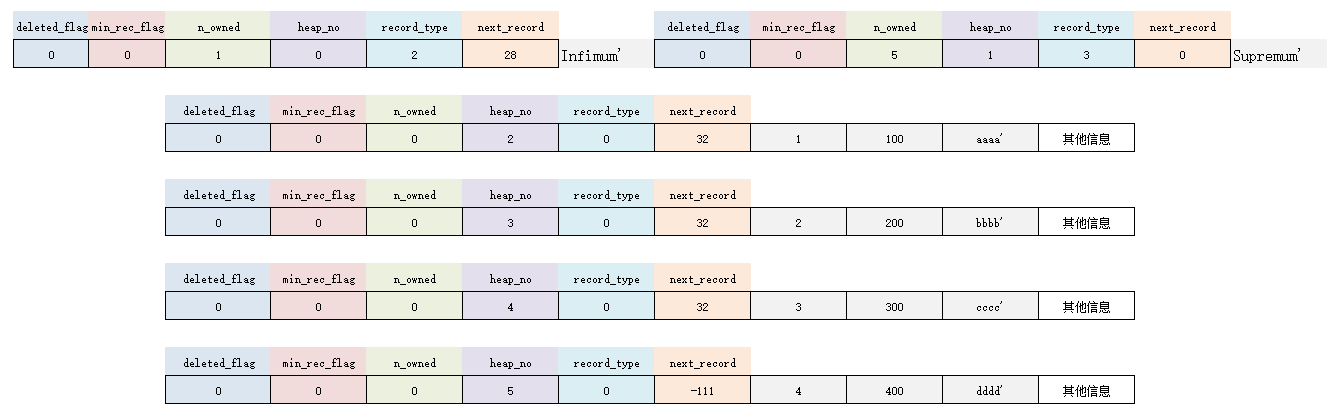

所以,对于上面插入的 4 条用户记录,还应该加上这2个默认记录,而且位置最靠前。

另外,还需要注意,当堆中记录的 heap_no 值分配后,就不会发生改动。即使删除了堆中的某条记录,这条被删记录的 heap_no 值也仍然不变。

5. record_type

这个属性表示当前记录的类型,共 4 种:

0:表示普通记录1:表示 B+ 树非叶节点的目录项记录2:表示 Infimum 记录3:表示 Supremum 记录

6. next_record

这个属性很重要,表示从当前记录的真实数据到下一条记录的真实数据之间的距离。

  • 属性值为正数:说明当前记录的下一条记录在当前记录的后面。
  • 属性值为负数:说明当前记录的下一条记录在当前记录的前面。

比如,第 1 条记录的 next_record 值为 32,那么从此记录的真实数据地址向后找 32 字节就是下一条记录的真实数据。再比如,当值为 -111,那么就代表从此记录向前找 111 字节。

很熟悉?没错,就是链表。

  • 下一条记录,是指按照主键从小到大排列的下一条。
  • Infrimum 记录的下一条记录,就是本页中主键值最小的用户记录。
  • 本页主键值最大的用户记录的下一条记录,就是 Supremum 记录。

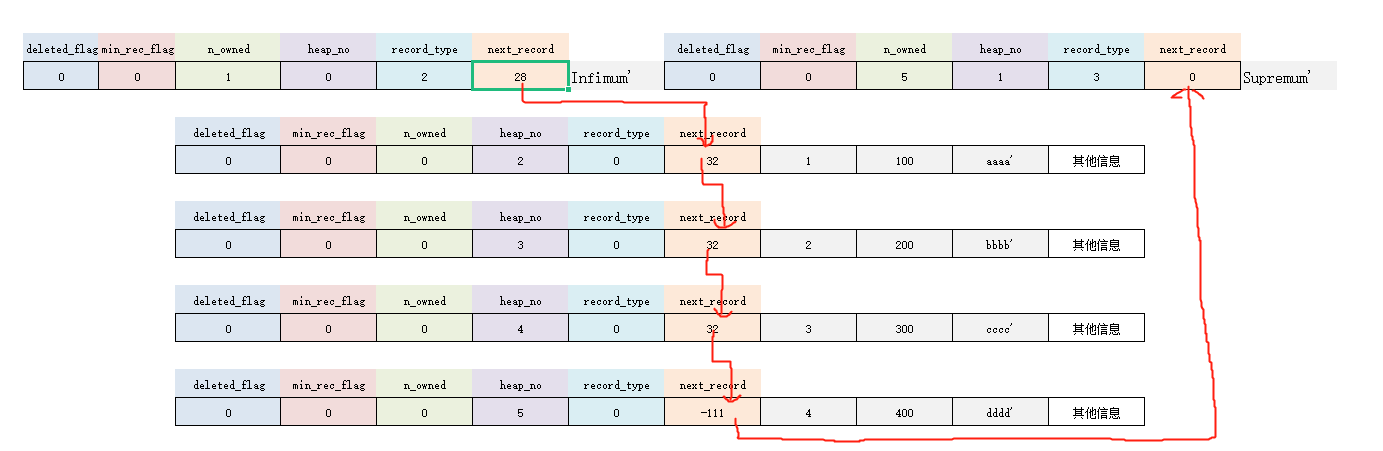

所以,现在再来重新看下记录之间的示意图,可以用单向链表来描述了:

如果这时候,删掉其中的某条记录,改变的是指针。

本文参考书籍:《mysql是怎样运行的》
