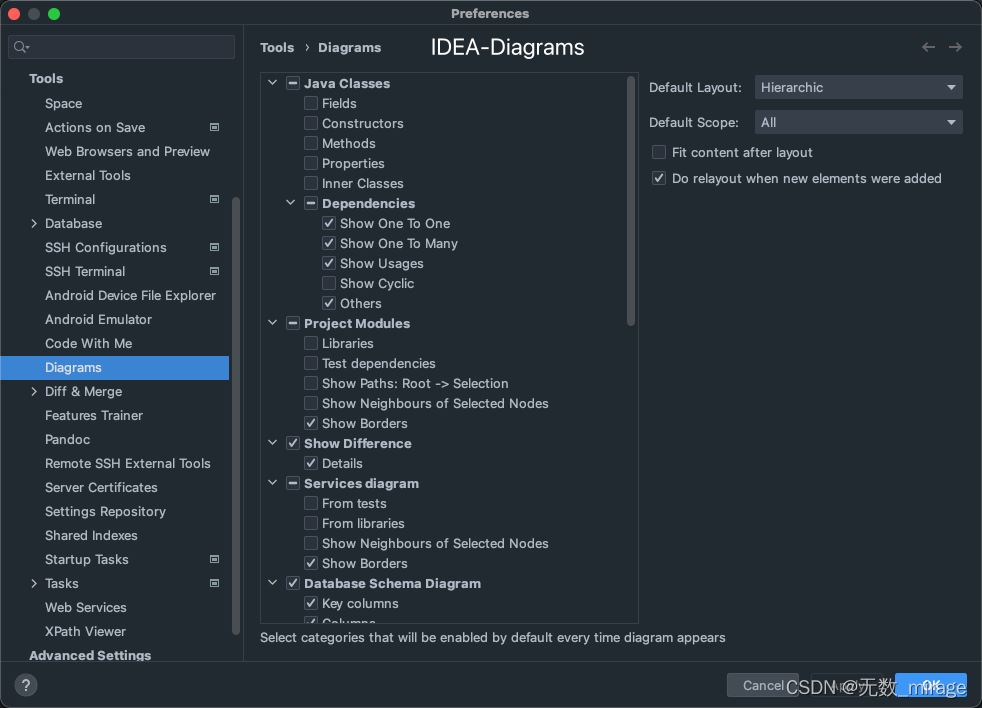

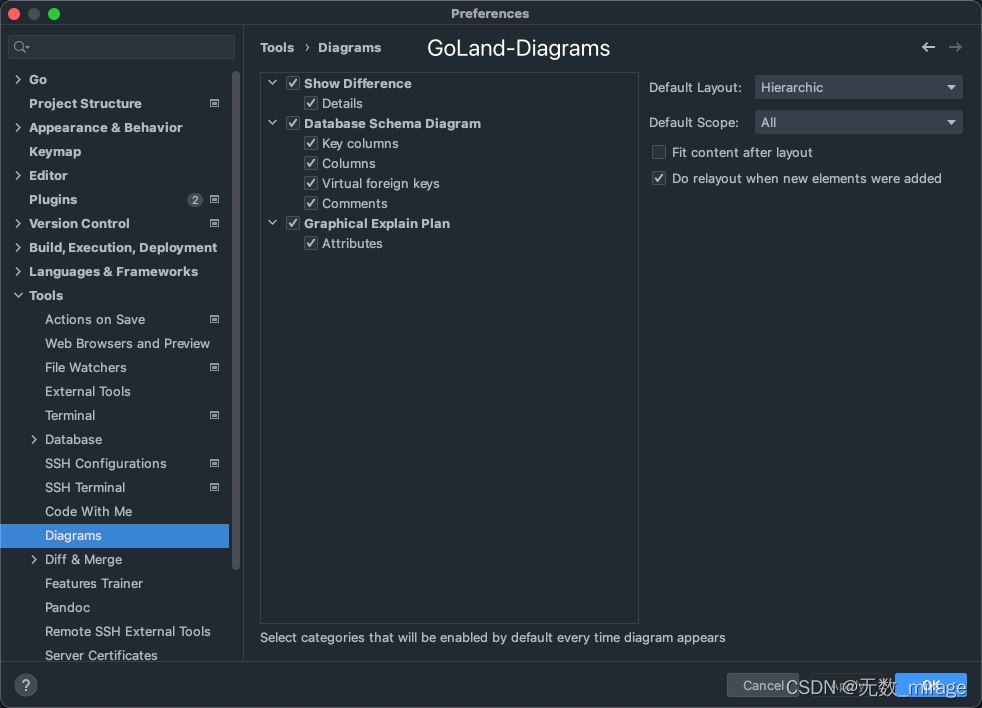

GoLand内置的Diagrams不像IDEA一样强大，不支持生成类图

解决方案是 利用github上的 适用于 golang 项目的 PlantUML 类图生成器：jfeliu007/goplantuml 结合Goland的PlantUML插件

步骤

1. 安装goplantuml

执行

go get github.com/jfeliu007/goplantuml/cmd/goplantuml

或

go install go get github.com/jfeliu007/goplantuml/cmd/goplantuml

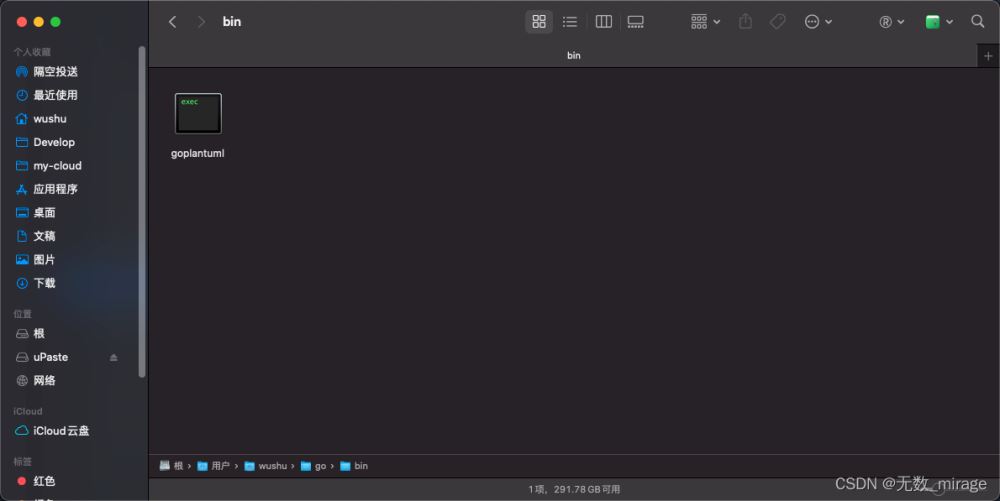

将goplantuml可执行文件安装到本地$GOBIN目录下

2. 将goplantuml集成到GoLand

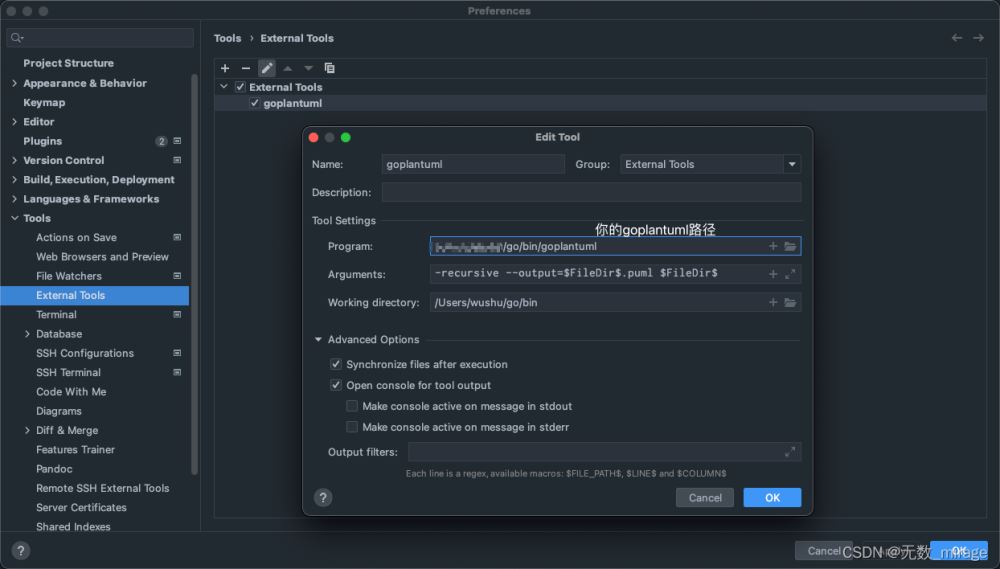

打开settings/Tools/External Tools，添加goplantuml (如下图)

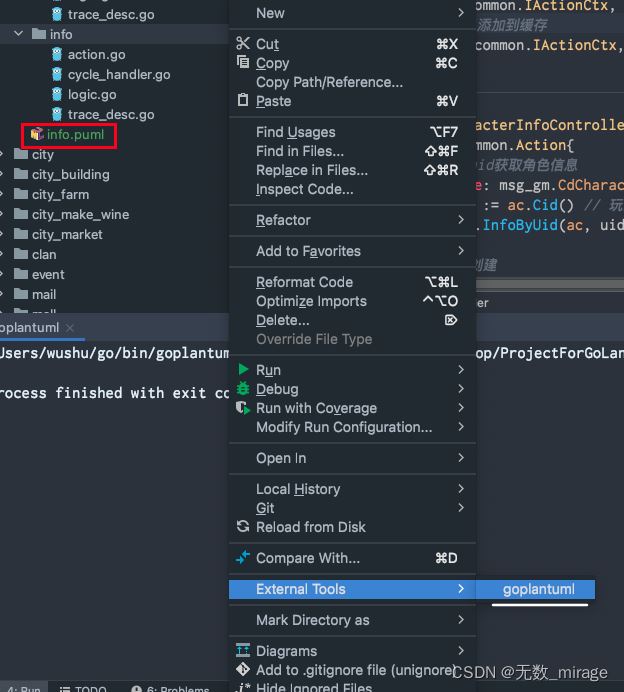

进行测试：点击如下图路径，成功在当前目录生成一个puml文件 即可

3. 安装GoLand的PlantUML插件

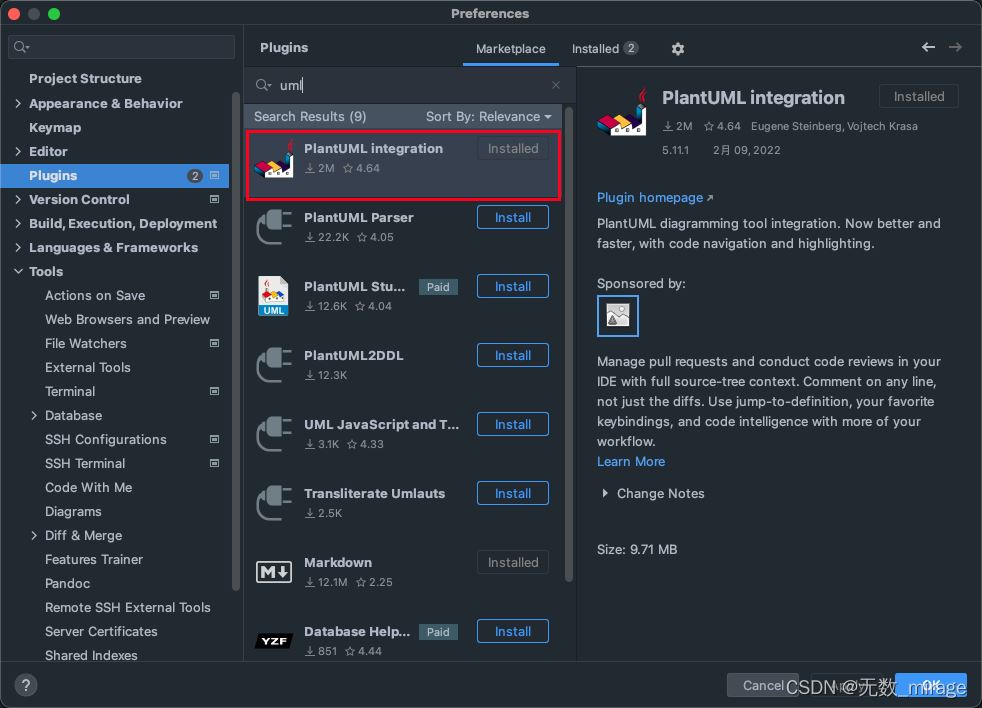

如图

4. 安装和集成Graphviz

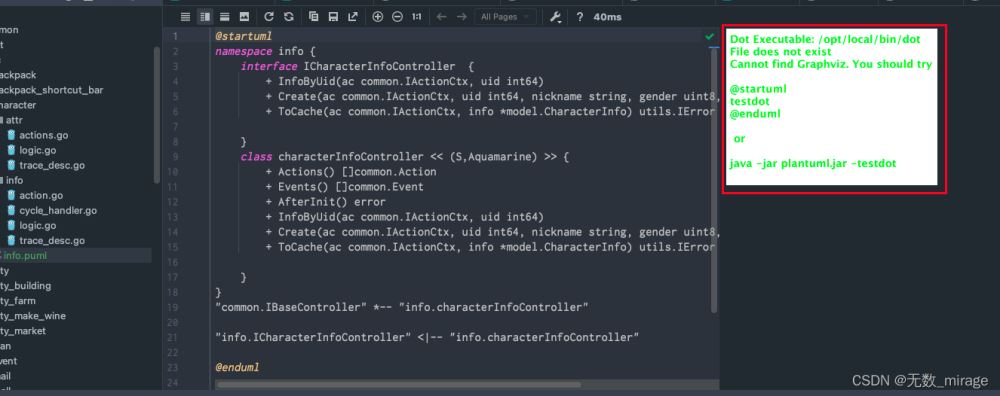

打开该文件时，提示需要安装Graphviz以渲染该图
(Windows系统中或许不会有该提示，插件已经自带了Graphviz，成功打开就不需要再安装了)

下载地址：https://graphviz.org/download/

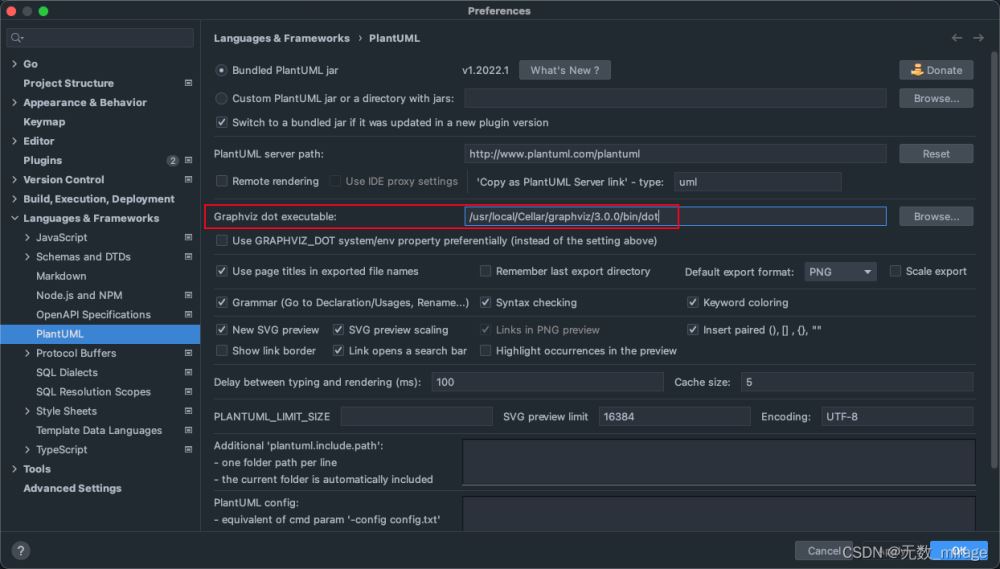

然后集成到GoLand中，在下图位置设置路径

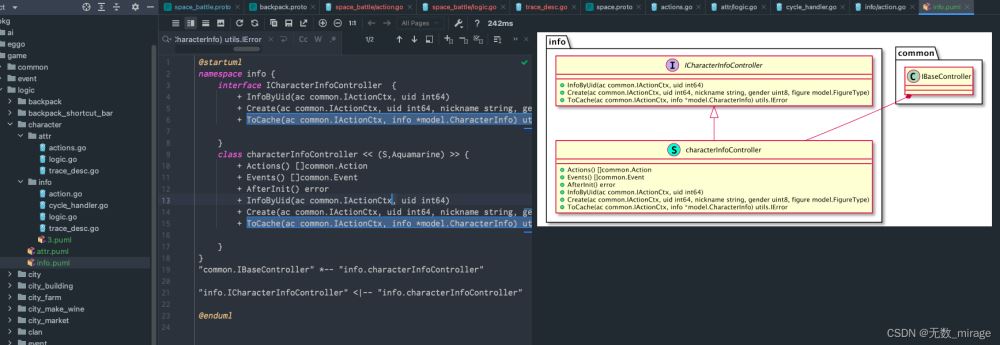

重新启动GoLand，即可成功渲染
