AutoCAD2010导入图标方法详解

本文详细讲解了在AutoCAD 2010中将自定义图形导入并封装为可重复使用的图块（即“图标”）的完整操作流程，从启动软件、绘制图形、创建图块，到插入调用与参数设置，步骤清晰、指令明确，兼顾新手理解与实操需求，帮助用户高效提升绘图规范性与设计复用效率。

AutoCAD 2010 是由 Autodesk 公司开发的专业计算机辅助设计（CAD）软件，被广泛应用于建筑设计、市政工程、机电系统以及机械制造等多个行业。该软件具备高效、安全的设计数据共享能力，帮助项目团队实时同步最新设计方案。依托高质量的可视化表现、逼真的渲染效果及成熟的三维打印支持，用户可构建高精度、高专业度的二维与三维图形模型。通过反复操作与练习，能够逐步提升软件实操水平。下面由华军软件园小编为您详细介绍 AutoCAD 2010 中图标导入的具体步骤与实现方法！

第一步

启动 AutoCAD 2010 程序，待主界面完全加载完毕并进入标准绘图环境后，即为后续图标导入工作做好准备。

第二步

在绘图区域中，利用 AutoCAD 2010 内置的基础绘图命令（如 LINE、CIRCLE、PLINE 等），自由绘制所需图标的轮廓或结构。此图形将作为后续定义图块的核心对象。

第三步

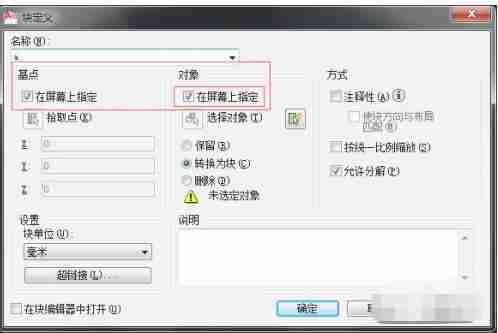

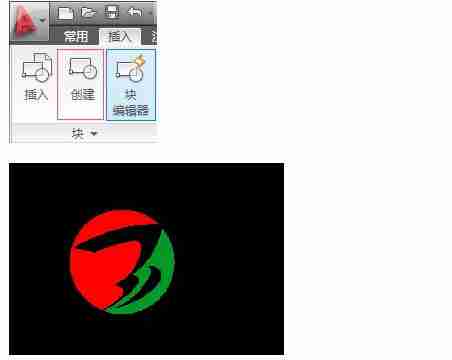

使用鼠标左键框选方式，完整选取刚绘制完成的图标图形。随后，在顶部菜单栏点击“绘图”→“块”→“创建”，或直接在命令行输入“BLOCK”并回车，调出“块定义”窗口。在该窗口中，为图块命名（建议使用易识别的英文或拼音组合）；点击“拾取点”按钮，在绘图区指定一个关键定位点作为插入基准；确认无误后点击“确定”，图标即被封装为可复用的图块。

第四步

切换至菜单栏，选择“插入”→“块”，或在命令行键入“INSERT”后按 Enter 键，打开“插入”对话框。

第五步

在“插入”对话框的“名称”下拉列表中，选择上一步创建好的图块名称。接着根据实际需要设定插入参数：插入点（可沿用默认或手动指定）、比例（数值大于1表示放大，小于1则缩小）、旋转角度（如需调整朝向，输入对应度数即可）。

第六步

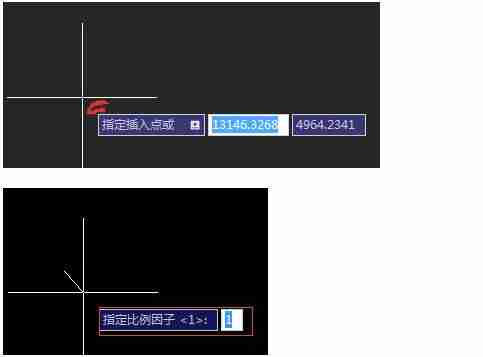

完成所有参数配置后，点击“确定”。此时光标变为十字形提示符，移至绘图区任意位置单击左键，或输入坐标值确认插入点，再按回车键，图标便成功嵌入当前图纸中。
