数码管引脚定义及接线教程

本文深入解析了LED数码管的核心原理与实用技术，从基本结构（共阳极/共阴极设计）、发光机制（单段LED压降约1.8V、电流≤30mA）、字符编码逻辑（如显示“2”需点亮a/b/g/e/d五段），到实际应用维度——涵盖标准型与高亮型规格、多色可选、拼接成大面积动态显示等前沿场景，全面揭示这一经典数字显示器件如何以简洁的引脚控制实现精准、稳定、绚丽的信息呈现，为电子爱好者和工程师提供兼具理论深度与实践价值的入门与进阶指南。

1、 null

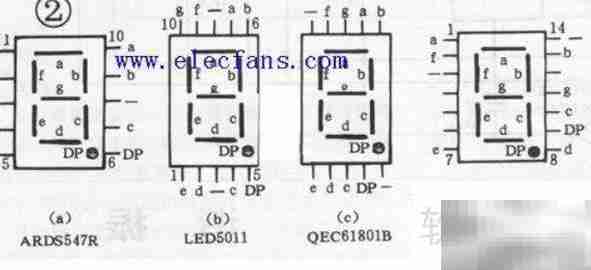

2、 这是一个数字引脚的典型应用示例

3、 拓展学习资源

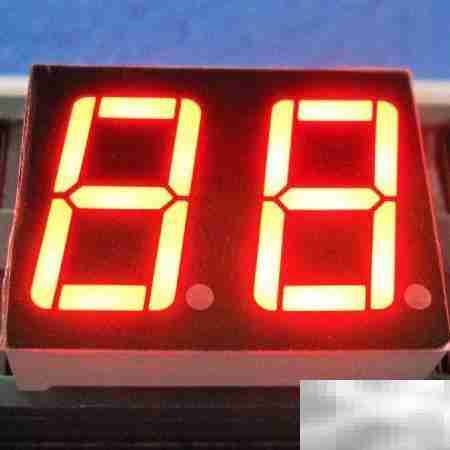

4、 数码显示器件

5、 当数码管中特定的发光段被施加电压后，对应段落即会发出可见光，进而组合成人们可识别的字符形态。例如，若要显示数字“2”，则需点亮a、b、g、e、d这五段，同时确保c、f以及小数点dp处于熄灭状态。LED数码管按亮度可分为标准型与高亮型，外形尺寸也各不相同，常见规格有0.5英寸、1英寸等。在小型数码管中，每一段通常由单个LED组成；而大尺寸型号则常采用两个或多个LED串联的方式实现。在正常工作条件下，单颗LED的正向导通压降约为1.8V，额定工作电流一般控制在30mA以内，以兼顾亮度稳定性与器件寿命。

6、 若将所有LED的阳极统一连接至电源正端，则称为共阳极数码管；反之，若所有阴极统一接入电源负端，则称为共阴极数码管。常规LED数码管主要用于呈现0～9的十进制数字及A～F六个十六进制字母，共计16种基础字符，广泛用于各类数字信息显示场景。

7、 LED数码管以发光二极管作为核心发光单元，支持红、黄、蓝、绿、白、黄绿等多种色彩输出，既可实现单一色调显示，也可通过分段独立控制实现全彩效果。该类产品普遍应用于建筑外立面、城市道路、江河堤岸等轮廓照明工程。借助规则排布方式，还可拼接成大面积显示面，不仅能够清晰展示文字与图形，还能流畅播放多种格式视频内容，呈现出丰富多变的视觉体验。

8、 数码管是一种专用于数值显示的电子器件，其原理是通过精确控制各段LED的亮灭状态，组合形成所需数字或符号。
