PLC抗干扰8大技巧实用解析

积累知识，胜过积蓄金银！毕竟在文章开发的过程中，会遇到各种各样的问题，往往都是一些细节知识点还没有掌握好而导致的，因此基础知识点的积累是很重要的。下面本文《PLC抗干扰8大实用技巧解析》，就带大家讲解一下知识点，若是你对本文感兴趣，或者是想搞懂其中某个知识点，就请你继续往下看吧~

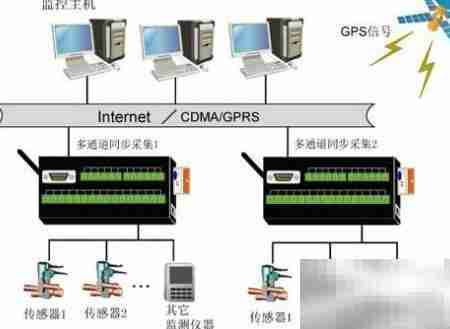

分享PLC控制系统实用技巧：八大抗干扰策略详解，提升系统稳定性与运行效率。

1、 在PLC控制系统设计过程中，仅掌握基本的抗干扰原则和措施往往难以应对复杂的现场环境。许多干扰源具有隐蔽性和不确定性，需结合实际情况综合分析，并在实践中持续积累经验。针对这一问题，工程中常采用一系列行之有效的抗干扰手段。本文将分享八种常用且实用的PLC系统抗干扰方法，涵盖接地优化、信号隔离、电缆布线、电源滤波等方面，帮助设计人员提升系统稳定性，有效抑制各类电磁干扰，确保控制系统的可靠运行。

2、 选用抗干扰性能强的设备产品

3、 在控制系统设备选型过程中，应优先考虑各厂家PLC的抗干扰能力，选择具备较强电磁兼容性（EMC）性能的产品，特别是对外部干扰具有良好抑制能力的型号，例如采用浮地技术和优良隔离设计的PLC。同时，需详细了解制造商提供的抗干扰技术参数，包括共模抑制比、差模抑制比、耐压水平，以及可在何种电场强度和磁场频率环境下稳定运行等关键指标。这些数据有助于评估设备在复杂工业环境中的可靠性。此外，最有效的选型方式是实地调研该型号PLC在相似工况下的实际应用表现，了解其长期运行的稳定性与抗干扰效果，从而确保所选设备能够在目标环境中安全、可靠、高效地运行，为整个控制系统的稳定性提供有力保障。

4、 选用优质电源，有效抑制电网干扰。

5、 在PLC控制系统中，电源的作用至关重要。外界电网干扰往往通过供电环节侵入系统，主要途径包括PLC自身的电源模块（如CPU和I/O电源）、变送器的供电源，以及与PLC存在直接电气连接的各类仪表电源。为有效抑制干扰，PLC通常配备具有良好隔离性能的电源设备。对于变送器及其他直接接入PLC的仪表，其供电电源应选用分布电容小、抗干扰能力强的产品，例如具备多重隔离、屏蔽措施和漏感抑制技术的电源装置。这类电源能显著削弱外部电磁干扰的传导，提升系统的稳定性和可靠性，从而保障整个控制过程的安全运行。合理选择和配置电源，是确保PLC系统抗干扰能力的重要环节。

6、 为提升系统的抗干扰能力，PLC的供电电源应与现场动力电源独立设置。通常在电源接入PLC系统前加装屏蔽隔离变压器，且从变压器次级到PLC系统之间必须使用截面积不小于2平方毫米的双绞线连接。屏蔽层应设置在初级与次级绕组之间，并可靠接地，以阻断绕组间的直接电磁耦合。当电网中存在较严重的谐波干扰时，可在隔离变压器前端加装滤波装置，有效削弱电源中的高次谐波成分。若需进一步抑制高频干扰，可在电源线路中接入低通滤波器，并遵循先滤波、后隔离的原则，将滤波器置于隔离变压器之前。此外，推荐采用分立式供电方案，将PLC控制器、输入输出通道及其他相关设备分别通过独立的隔离变压器供电。这种分离供电方式能有效降低共模干扰的传播路径，显著增强系统在复杂电磁环境下的运行稳定性与可靠性。

7、 电缆选型与安装方式

8、 在PLC控制系统的布线过程中，涉及电源线、输入/输出线、动力线以及接地线等多种线路。若布线不合理，容易引发电磁感应和静电感应等干扰现象，影响系统稳定运行，因此必须严格按照规范进行布设。动力电缆通常承载高电压和大电流，当其与PLC系统的信号线靠得过近时，极易产生电磁干扰。为此，应将PLC的输入/输出线路与其他控制线路分开敷设，严禁共用同一根电缆。开关量信号线与模拟量信号线也需分别走线，其中模拟量信号线应使用屏蔽电缆，并确保屏蔽层可靠接地。数字通信线路同样应选用屏蔽线，并将屏蔽层接地以增强抗干扰能力。在外部配线时，控制电缆、动力电缆及输入/输出线应各自独立布设，彼此之间建议保持至少750px的间距。若受现场条件限制，不得不在同一桥架内布线，则应使用接地的金属隔板将不同类型的电缆分隔开来，实现物理隔离与电磁屏蔽。此外，隔离变压器二次侧的电源线应采用截面积不小于2mm?的铜芯聚氯乙烯绝缘双绞软线。通过上述措施，可有效降低外部磁场干扰以及各线路间的相互影响，提升PLC控制系统运行的可靠性与稳定性。

9、 安装时采取抗干扰措施

10、 PLC控制系统的工作环境会影响其抗干扰能力，安装时需注意多个关键因素以确保稳定运行。

11、 在PLC控制柜电源入口处安装滤波器和隔离稳压器，可有效防止干扰侵入柜内，并尽可能减少进线长度。

12、 PLC控制柜需远离高压柜、大功率设备及高频干扰源，以确保稳定运行。

13、 PLC应尽量远离电磁线圈及易产生电弧的触点，以减少干扰和影响。

14、 PLC应远离热源，置于通风良好处，避免高温设备影响。

15、 PLC外部需采取有效防水措施，防止雨水侵入导致设备损坏。

16、 合理选定接地点，优化接地系统性能。

17、 接地主要用于保障安全和抑制干扰，是PLC控制系统中有效抵御电磁干扰的关键措施之一。

18、 系统接地方式主要包括浮地、直接接地和电容接地三种类型。对于PLC控制系统这类高速且工作电平较低的控制设备，推荐采用直接接地方式。由于信号电缆存在分布电容，同时输入装置带有滤波电路，导致设备间信号传输频率通常低于1MHz，因此在接地设计上宜采用一点接地或串联式一点接地结构。理想情况下应设置独立的接地系统，允许与其他设备共用接地极，但绝对禁止与其它设备采用串行连接方式进行接地。对于集中安装的PLC系统，建议使用并联单点接地方法，即各控制柜的中心接地点通过独立接地线分别引至接地极。当设备分布较分散、距离较远时，则宜采用串联单点接地方式，利用一根大截面的铜母线或绝缘电缆将各柜体的接地点依次连接，再统一接入接地极。接地导线应选用截面积不小于20mm?的铜质导线，主接地母线则需采用截面积超过60mm?的铜排。接地极的接地电阻应控制在2Ω以下，并尽可能埋设在距离建筑物10至15米的位置。此外，PLC系统的接地点必须与强电设备的接地点保持至少10米以上的间距，以避免干扰。

19、 当信号源接地时，屏蔽层应于信号端接地；若信号源不接地，则应在PLC端接地。信号线存在中间接头时，屏蔽层需可靠连接并做好绝缘，严禁多点接地。多测点信号的屏蔽双绞线与对绞总屏电缆连接时，各屏蔽层应良好互联并进行绝缘处理。接地线连接时须注意相关事项。

20、 PLC控制系统应独立设置接地。

21、 PLC系统的接地端为抗干扰中性点，合理接地可有效抑制电源共模干扰。

22、 PLC系统应使用截面积不小于20mm?的专用接地线，以有效避免感应电影响。

23、 信号电缆屏蔽层需可靠连接接地端子，确保接地性能良好。

24、 抑制外围设备干扰

25、 保护PLC输入输出端子，防止损坏。

26、 当输入或输出端连接的均为感性负载时，直流电路需在负载两端并联续流二极管，以抑制断电瞬间产生的高反向电动势；交流电路则应并联阻容吸收电路，用以吸收浪涌电压和电流。这些措施可有效避免感应电势对PLC输入输出模块及内部电源造成损害。若PLC主要驱动电磁阀、交流接触器线圈等感性元件，建议在PLC输出端与驱动装置之间加装采用光电隔离的过零触发型固态继电器，以增强系统的抗干扰能力与运行稳定性，保障控制回路的安全可靠工作。

27、 输入输出信号的错误预防措施

28、 当输出元件采用双向晶闸管或晶体管且外部负载较小时，由于这些元件在关断状态下存在较大的漏电流，可能导致输入与负载电路难以彻底关闭，从而引发信号误判。为解决此问题，应在相应输入/输出端并联旁路电阻，有效降低PLC输入端及外部负载的电流，确保电路稳定可靠运行。

29、 漏电电流

30、 使用直流两线式传感器（如接近开关、光电开关）输入信号时，若存在较大漏电流，可能导致PLC无法可靠断开信号，引发误动作。为降低输入阻抗，可在PLC输入端并联旁路电阻。同样，在采用双向晶闸管作为输出元件时，为防止因漏电流等因素导致输出不能有效关断，也可在输出端并联旁路电阻，以提高系统运行的稳定性与可靠性。

31、 浪涌电压冲击

32、 在PLC开关量输出应用中，无论PLC是否具备抗干扰功能，均应针对交流负载加装RC吸收电路，或为直流负载并联续流二极管，以有效抑制感性负载通断时产生的浪涌电压，确保系统稳定可靠运行。

33、 冲击电流影响

34、 驱动白炽灯等负载时，为保护晶体管或双向晶闸管输出模块，应在PLC输出端并联旁路电阻或与负载串联限流电阻。

35、 抑制电磁干扰

36、 根据干扰方式的不同，PLC控制系统的电磁干扰主要分为共模干扰和差模干扰两种类型。共模干扰指的是信号线路与地之间的电位差，通常由电网串扰、各地之间电位不一致以及空间电磁波在导线上的感应等因素引起。这种干扰产生的共模电压可能较高，尤其在供电电源隔离性能不佳的情况下更为明显，许多变送器输出端的共模电压可达100V以上，甚至超过130V。当电路存在不对称性时，共模电压可能转化为差模电压，叠加在有效信号上，不仅影响系统的测量与控制精度，还可能导致I/O模块等电子元器件损坏，是造成PLC系统输入输出通道故障频发的重要原因。共模干扰既可能是交流形式，也可能是直流形式。差模干扰则是指出现在信号两根导线之间的干扰电压，主要来源于周围电磁场在信号回路中的感应作用，或由不平衡电路将共模干扰转换而来。此类电压直接与有用信号串联，严重干扰系统正常运行。为确保PLC控制系统在复杂工业环境中稳定工作，降低电磁干扰的影响，通常采取电气隔离、信号隔离以及屏蔽防护等综合措施，以提升系统的抗干扰能力和运行可靠性。

37、 软件抗干扰的应对策略

38、 由于电磁干扰具有复杂性，完全消除其影响难以实现，因此在PLC控制系统的软件设计与组态过程中，必须采取相应的软件抗干扰措施，以增强系统的稳定性和可靠性。

39、 由于受到噪声干扰、开关误操作以及模拟信号偏差等因素影响，PLC接收的外部数字量和模拟量输入信号可能出现异常，导致程序逻辑判断出错，进而引发安全事故。当按钮或开关作为输入元件时，必然会产生机械抖动现象；若输入信号来自继电器或接触器的触点，在通断过程中也可能出现短暂的瞬时跳动，从而触发系统误动作。为消除此类干扰，通常可在控制程序中引入定时器进行延时处理。通过设定合理的延时时间，既能有效避开触点抖动期，又能确保信号稳定。延时参数应根据实际触点抖动持续时间和系统响应速度要求综合确定，从而保证只有在触点真正可靠闭合或断开后，才执行相应的控制操作，提升系统运行的稳定性与可靠性。

40、 为提升模拟信号数据的可靠性，可运用多种软件滤波技术。通过连续多次采样，合理设定采样间隔，使其与A/D转换速度及信号变化频率相匹配。采集到的数据依次存入不同寄存器，经比较处理后选取中间值或平均值作为当前有效输入。常见的数字滤波方式包括程序判断滤波、中值滤波、滑动平均滤波、防脉冲干扰平均滤波、算术平均滤波以及去除极值后的平均滤波等，各类方法可根据实际需求灵活选用。

41、 程序判断滤波适用于消除因随机干扰或传感器不稳定导致的采样信号失真。设计时依据经验设定两次采样间允许的最大偏差值，若相邻两次采样差值超过该阈值，则判定为干扰信号，舍弃本次数据，采用上次采样值；若差值在允许范围内，则认为本次采样有效，予以保留。

42、 中值滤波连续采集三个信号，取其中间值作为有效采样结果。

43、 滑动平均滤波采用约20个单元的循环队列，每次采集新数据时，移除队首数据，将新值置于队尾，随后对队列中所有数据求取平均，实现平滑处理。

44、 去极值平均滤波通过连续采集n个数据，先计算总和，并从中剔除最大值与最小值，然后将剩余的n-2个数值求平均，以此作为最终的有效采样结果，有效提升了数据稳定性。

45、 算术平均值滤波通过计算连续n个采样数据的平均值来获取有效信号，虽可减弱脉冲干扰的影响，但无法彻底消除。为提升滤波效果，可改用剔除极值后的平均滤波方法。

46、 防脉冲干扰平均值滤波通过连续采集四次数据，剔除最大值与最小值后，对剩余两个数值取平均，属于去极值平均滤波的一种特殊情况。

47、 在PLC控制系统设计中，可运用线性插值、二次抛物线插值或分段曲线拟合等方式实现非线性数据补偿，提升数据线性度；同时可通过零位补偿或自动零点跟踪等方法有效抑制零漂，减小系统误差，从而提高采样数据的准确性和系统整体精度。
