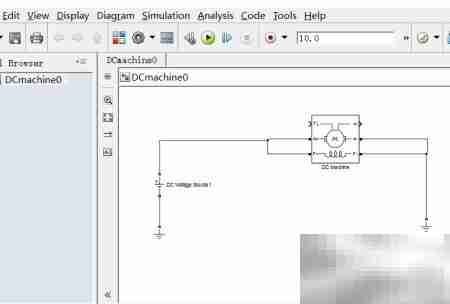

在使用 MATLAB Simulink 进行建模时，常出现端口无法对齐或连接失败的情况，尤其在搭建电气系统模型时更为常见。本文将详细介绍如何规范完成信号连接，避免因类型不匹配导致的编译错误或仿真中断。

1、Simulink 中存在两种本质不同的信号类型：电气信号（用于电路级物理建模）和普通信号（用于控制逻辑、数学运算等通用系统建模），二者在底层机制与连接规则上截然不同。

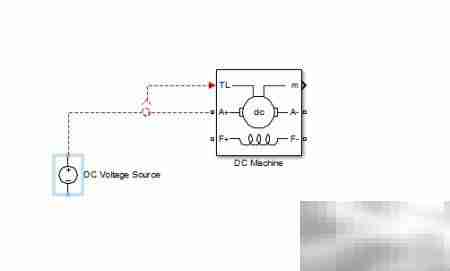

2、电气信号严格遵循基尔霍夫定律，存在于闭合回路中，其物理量包含电压与电流两个耦合变量。电气元件端口为方形结构，连线末端为实心圆点，表示物理节点连接点，必须构成完整拓扑路径。

3、普通信号代表抽象的数据流，具有明确的方向性，采用单向传输机制。对应模块端口呈三角形箭头状，信号线本身带箭头标识，直观体现数据流向。

4、电气信号与普通信号之间不可直接互联；即使同属电气类，若来自不同域（如Simscape Electrical 的基础元件与特种电源模块），也需通过专用转换器（如Voltage Sensor / Current Sensor + PS-Simulink Converter）实现接口适配。

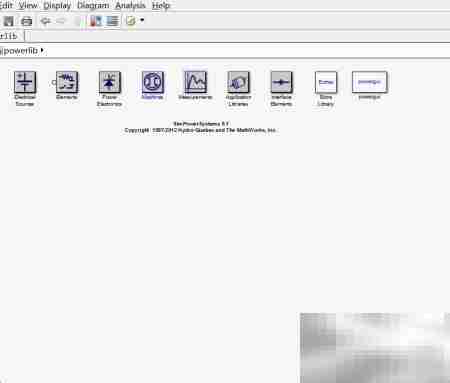

5、定位关键模块后，可通过右键菜单选择“Look Under Mask”或“Link to Library”，快速跳转至原始库文件位置，确保调用标准、兼容的模块版本。

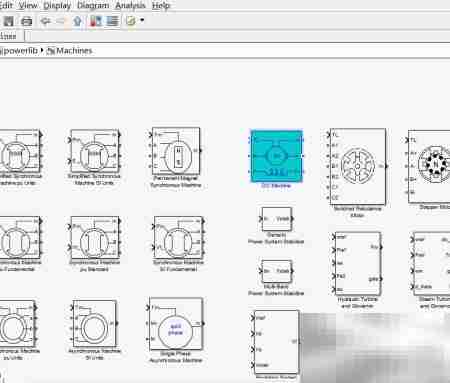

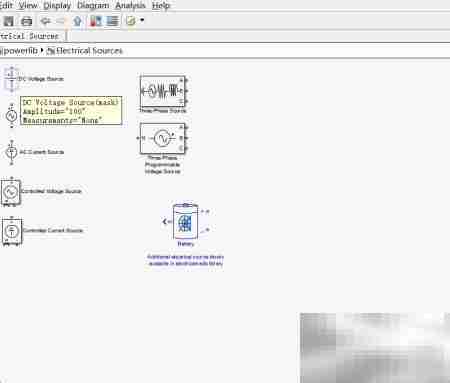

6、完成库定位后，返回上级库层级，按需拖拽目标模块至模型窗口，即可建立合法连接关系。

7、创建分支连线时，请按住 Ctrl 键并拖动已有信号线，松手后自动生成带拐角的分叉路径，提升布线整洁度与可读性。
