今天在将各类格式的UG文件导入ANSYS Maxwell软件过程中，多次遭遇错误提示，导致导入始终无法成功。经过多轮测试与持续调试，最终顺利实现模型导入。以下将完整梳理该操作流程及关键注意事项，供各位同仁参考与复用。

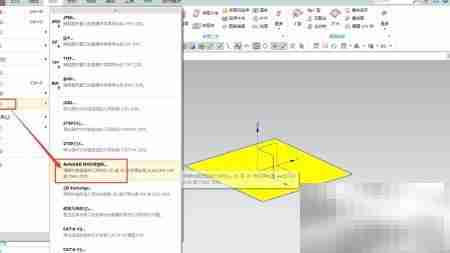

1、在UG NX中完成建模后，依次点击【文件】→【导出】→【AutoCAD DXF/DWG】，操作路径如下图所示。

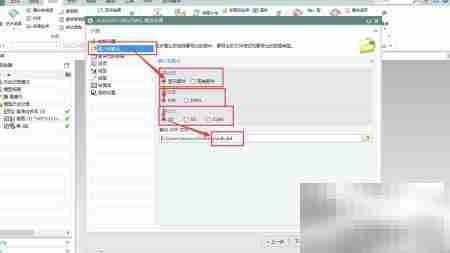

2、在导出设置界面中，于“输入/输出”区域勾选【显示部件】、【DXF】及【2D】选项，并填写目标文件名，操作界面如下图所示。

3、进入数据导出配置页面，选择【导出整个部件】并指定【当前工作视图】作为输出基准，确保几何信息完整传递。

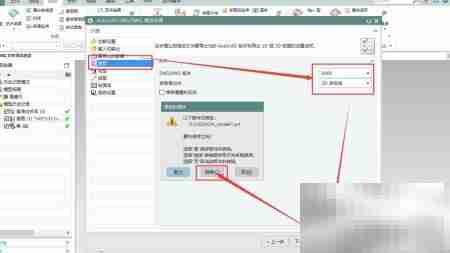

4、在高级选项中，将DXF版本设为【AutoCAD 2000】，并将样条曲线转换方式设为【2D多段线】，确认无误后点击【完成】；随后在弹出提示框中选择【继续】，操作界面如下图所示。

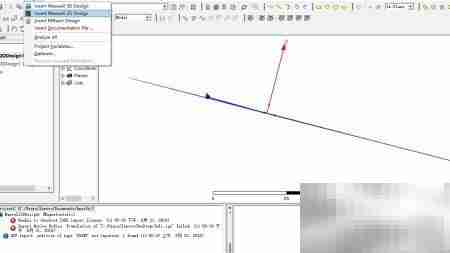

5、启动ANSYS Maxwell软件，新建一个二维（2D）工程设计项目，具体操作如下图所示。

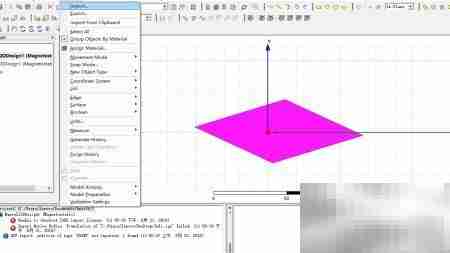

6、在顶部菜单栏中选择【Modeler】→【Import】，调出模型导入功能，操作界面如下图所示。

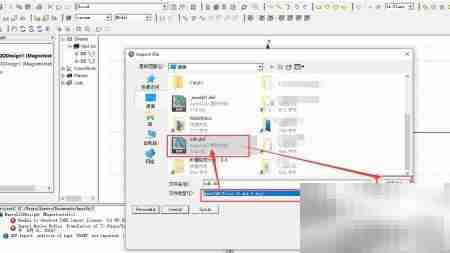

7、在文件类型下拉菜单中选定【DXF Files (*.dxf)】，定位并选中此前导出的DXF文件，点击【浏览】按钮完成加载，操作界面如下图所示。

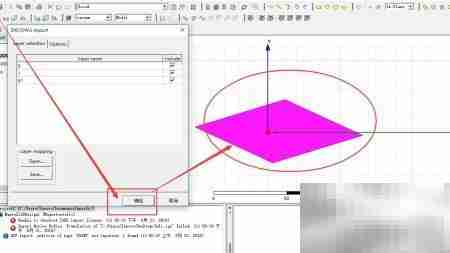

8、系统弹出导入参数设置对话框，保持所有选项为默认值，直接点击【确定】，即可完成UG模型在Maxwell中的成功导入，操作界面如下图所示。
